So sánh phương pháp chuẩn bị mẫu dạng viên nén và hạt nung chảy để phân tích XRF của quặng sắt

1. Mục đích của thí nghiệm

Nguồn tập trung sắt phức tạp, và hiệu ứng ma trận nghiêm trọng hơn. Nói chung, các thành phần chính của tinh quặng sắt TFe, MgO, SiO2, AL2O3 và CaO được đo bằng phương pháp nấu chảy. Tuy nhiên, việc sử dụng phương pháp nấu chảy tốn nhiều thời gian và không có lợi cho việc đo các nguyên tố vi lượng. Trong bài báo này, máy đo phổ năng lượng EDX 9000B với tốc độ đếm cực cao được sử dụng để đo mẫu chuẩn của bột mịn sắt và phương pháp chuẩn hóa được sử dụng để tính giá trị đo TFeOx trong thành phần bột mịn sắt. Hệ số tương quan với giá trị lý thuyết. Xác minh xem có sự khác biệt lớn giữa kết quả đo của phương pháp nén bột sắt và phương pháp nấu chảy hay không.

2. Phương pháp thực nghiệm

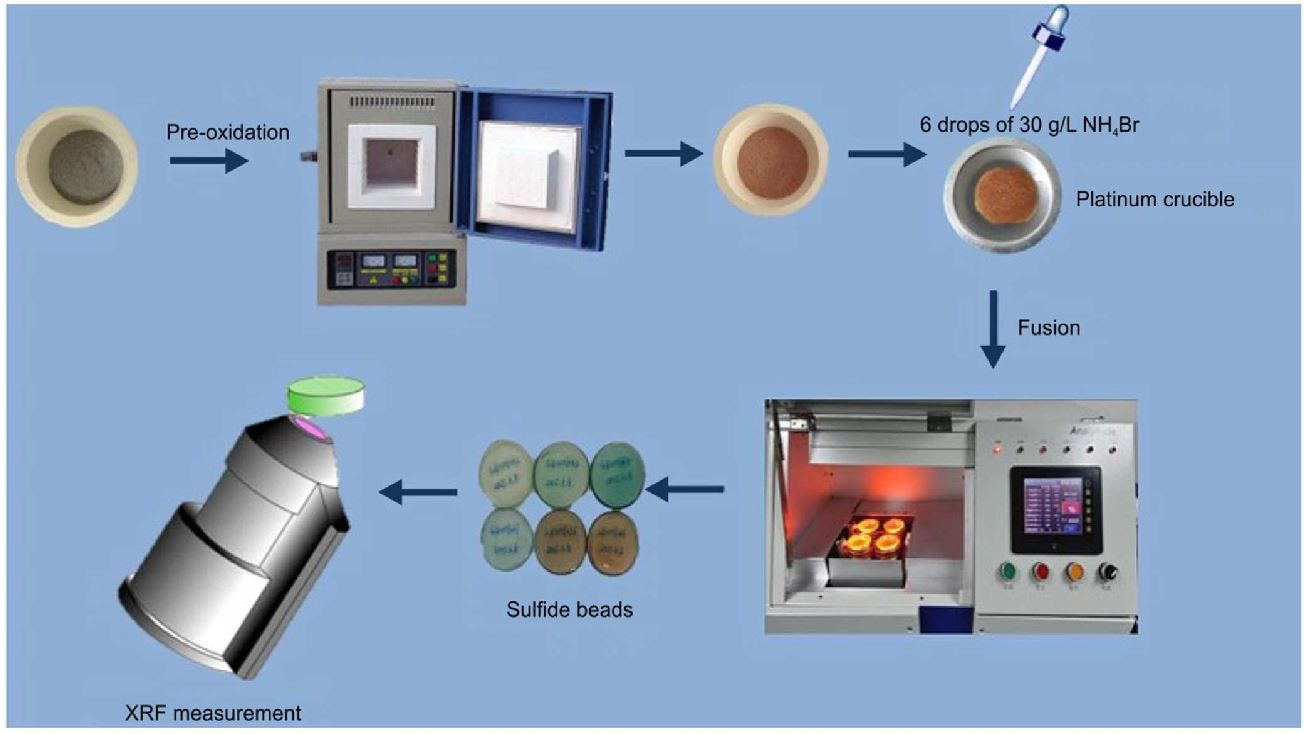

Sấy khô mẫu chuẩn bột cô đặc sắt do khách hàng cung cấp trong tủ sấy cao ở 105 ° C trong 4 giờ. Sau đó, mẫu chuẩn thứ cấp của bột sắt mịn được ép; EDX 9000B được sử dụng để đo bột sắt mịn và kính thủy tinh do khách hàng cung cấp, đồng thời các nhóm chính và phụ trong bột sắt mịn được đo bằng phương pháp đóng viên thông thường. Và kiểm tra mối tương quan tuyến tính giữa giá trị đo được và giá trị lý thuyết của thành phần bột mịn sắt.

Phương pháp ép bột mịn sắt: Cân 9,00 g axit boric và 6,00 g bột mịn sắt bằng cân điện tử, sau đó dùng máy dập viên nén mẫu bột mịn sắt với áp suất 30T và thời gian giữ là 30s.

3. thiết bị thí nghiệm

Máy đo phổ huỳnh quang tán xạ năng lượng EDX 9000B, máy ép mẫu ZHY401 / 601A, tủ sấy cao

4. kết quả thực nghiệm

Mức độ tương quan tuyến tính của các thành phần của mẫu chuẩn frit và sắt ép

Hệ số tương quan	MgO	Al₂O₃	SiO₂	P	S	CaO	TiO₂	TFe₂O₃	TFeOx
Viên nén	0.961	0.992	0.970	0.952	0.906	0.964	0.998	0.872	0.924
Hạt kết hợp	0.956	0.969	0.983	0.533	0.808	0.979	0.999	0.417（TFe）	0.910

Qua bảng trên có thể thấy, dù sử dụng phương pháp viên nén hay phương pháp nung chảy sử dụng phương pháp tính chuẩn hóa thì giá trị lý thuyết và đo lường của các thành phần MgO, SiO2, Al2O3, CaO, TiO2, TFeOx có sự khác biệt rất nhỏ giữa tương quan tuyến tính các hệ số; Đối với các thành phần Xét về mối tương quan tuyến tính giữa giá trị lý thuyết của P và S và giá trị đo, phương pháp đóng viên lớn hơn phương pháp frit, bởi vì một phần của P và S bay hơi trong quá trình nóng chảy ở nhiệt độ cao của sắt. tập trung. Tuy nhiên, sử dụng phương pháp hợp nhất và thuật toán EC, tương quan tuyến tính của TFe tương đối kém, chỉ 0,417. Kết quả này tương tự như kết quả của thuật toán EC cho bảng. Nguyên nhân là do mảnh thủy tinh cô đặc sắt nóng chảy do khách hàng cung cấp bị pha loãng với dung lượng nhỏ hơn. Tỷ lệ này hoàn toàn không loại bỏ hiệu ứng ma trận của bột sắt.

5 Dữ liệu kinh nghiệm

5.1 EDX 9000B thử nghiệm để đo bột sắt nén

5.1.1 Các điều kiện thực nghiệm đối với EDX 9000B để đo bột sắt nén

Bảng 1 Các điều kiện đo của bột sắt nén

Điều kiện	Voltage	Current	Filter	Collimator	Vchân không	Time
1	7,0 KV	700,0 uA	empty	Φ 8mm	35 s	100 s
2	40,0 KV	300.0 uA	Al	Φ 6mm	0 s	100 s

Bảng hàm lượng thành phần mẫu chuẩn bột cô đặc sắt (đơn vị:%)

Tiêu chuẩn	MgO	Al₂O₃	SiO₂	P	S	CaO	TiO₂	TFe	TFe₂O₃
636	0.14	2.57	3.92	0.1	0.054	0.07	0.09	60.69	86.775
637	0.1	6.03	1.48	0.082	0.078	0.07	0.241	58.06	83.014
759	3.68	1.18	4.68	0.021	0.2	1.3	0.389	62.02	88.676
789	3.1	----	6.66	----	-----	1.08	-----	59.34	84.844
817	3.81	1.11	6.77	0.016	0.036	1.22	2.872	58.2	83.214
819	3.72	1.09	6.36	0.015	0.06	1.14	2.467	58.8	84.072
820	3.65	1.08	6.18	0.016	0.047	1.17	2.446	59.34	84.844
821	1.54	1.18	5.01	0.017	0.149	1.33	0.166	64.08	91.622
828	3.54	1.1	4.47	0.017	0.172	1.2	0.207	62.27	89.034
835	3.33	1.39	2.95	0.011	0.107	1.06	0.184	63.09	90.206
836	3.37	1.43	3	0.013	0.109	1.09	0.18	63	90.077
843	1.41	1.08	4.35	0.026	0.124	1.38	0.196	64.54	92.279
856	1.46	1.11	4.64	0.035	0.13	2.03	0.227	63.64	90.992
860	1.38	0.96	4.18	0.027	0.113	1.57	0.28	64.7	92.508
864	1.36	0.87	4.44	0.021	0.104	1.58	0.258	64.91	92.808
866	1.46	1	4.42	0.028	0.098	1.81	0.259	64.46	92.165
872	1.68	1.02	4.59	0.029	0.13	1.93	0.256	63.7	91.078
874	3.48	0.93	2.21	0.019	0.268	1.52	0.144	64.48	92.194
883	3.48	1.41	3.05	0.011	0.088	1.04	0.163	62.92	89.963
885	1.11	0.81	5.66	0.029	0.114	1.37	0.246	64.64	92.422
886	3.44	1.42	2.96	0.013	0.091	1.16	0.209	63.03	90.120
892	0.08	6.85	1.38	0.068	0.081	0.04	0.238	57.3	81.928

Kết quả thử thành phần bột sắt mịn của viên nén theo phương pháp thường hóa (%)

Tên	MgO	Al₂O₃	SiO₂	P	S	CaO	TiO₂	Fe₂O₃
636	0.151	1.846	3.874	0.121	0.018	0.091	0.141	93.909
637	0.212	4.067	1.632	0.072	0.064	0.102	0.334	93.73
759	3.783	1.095	4.927	0.021	0.19	1.338	0.428	88.217
789	3.713	1.091	6.632	0.02	0.068	1.173	2.807	84.494
817	3.513	1.09	6.678	0.023	0.038	1.343	2.885	84.43
819	3.643	1.094	6.446	0.02	0.063	1.249	2.5	84.986
820	3.622	1.107	6.425	0.019	0.05	1.293	2.469	85.015
821	1.927	1.073	4.543	0.015	0.147	1.252	0.189	90.853
828	3.86	1.111	4.979	0.021	0.193	1.388	0.203	88.244
835	2.975	1.11	2.983	0.01	0.119	0.984	0.17	91.649
836	3.048	1.106	3.072	0.01	0.11	0.996	0.181	91.477
843	1.638	1.07	4.304	0.023	0.142	1.361	0.216	91.246
856	1.372	1.081	4.522	0.039	0.158	1.818	0.259	90.75
860	1.378	1.062	4.104	0.022	0.122	1.512	0.214	91.587
864	1.517	1.009	4.313	0.015	0.096	1.547	0.21	91.294
866	1.559	1.073	4.332	0.027	0.104	1.767	0.218	90.919
872	2.007	1.038	4.294	0.026	0.141	1.844	0.22	90.43
874	3.308	1.03	2.998	0.02	0.222	1.644	0.127	90.652
883	3.151	1.111	3.067	0.01	0.09	0.952	0.173	91.444
885	1.368	1.023	5.254	0.025	0.141	1.312	0.215	90.661
886	3.079	1.125	3.047	0.01	0.093	0.999	0.165	91.482
892	0.26	4.31	1.425	0.069	0.072	0.093	0.335	93.696

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần bột sắt nén được thử nghiệm bởi EDX 9000B

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần MgO của bột sắt nén (đơn vị:%)

Tên mẫu	MgO
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
636	0.151	0.14	0.011
637	0.212	0.1	0.112
759	3.783	3.68	0.103
789	3.713	3.1	0.613
817	3.513	3.81	-0.297
819	3.643	3.72	-0.077
820	3.622	3.65	-0.028
821	1.927	1.54	0.387
828	3.86	3.54	0.32
835	2.975	3.33	-0.355
836	3.048	3.37	-0.322
843	1.638	1.41	0.228
856	1.372	1.46	-0.088
860	1.378	1.38	-0.002
864	1.517	1.36	0.157
866	1.559	1.46	0.099
872	2.007	1.68	0.327
874	3.308	3.48	-0.172
883	3.151	3.48	-0.329
885	1.368	1.11	0.258
886	3.079	3.44	-0.361
892	0.26	0.08	0.18

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần Al2O3 của bột sắt mịn (đơn vị:%)

Tên mẫu	Al₂O₃
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
636	1.846	2.57	-0.724
637	4.067	6.03	-1.963
759	1.095	1.18	-0.085
817	1.09	1.11	-0.02
819	1.094	1.09	0.004
820	1.107	1.08	0.027
821	1.073	1.18	-0.107
828	1.111	1.1	0.011
835	1.11	1.39	-0.28
836	1.106	1.43	-0.324
843	1.07	1.08	-0.01
856	1.081	1.11	-0.029
860	1.062	0.96	0.102
864	1.009	0.87	0.139
866	1.073	1	0.073
872	1.038	1.02	0.018
874	1.03	0.93	0.1
883	1.111	1.41	-0.299
885	1.023	0.81	0.213
886	1.125	1.42	-0.295
892	4.31	6.85	-2.54

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần SiO2 của bột sắt mịn (đơn vị:%)

Tên mẫu	SiO₂
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
636	3.874	3.92	-0.046
637	1.632	1.48	0.152
759	4.927	4.68	0.247
789	6.632	6.66	-0.028
817	6.678	6.77	-0.092
819	6.446	6.36	0.086
820	6.425	6.18	0.245
821	4.543	5.01	-0.467
828	4.979	4.47	0.509
835	2.983	2.95	0.033
836	3.072	3	0.072
843	4.304	4.35	-0.046
856	4.522	4.64	-0.118
860	4.104	4.18	-0.076
864	4.313	4.44	-0.127
866	4.332	4.42	-0.088
872	4.294	4.59	-0.296
874	2.998	2.21	0.788
883	3.067	3.05	0.017
885	5.254	5.66	-0.406
886	3.047	2.96	0.087
892	1.425	1.38	0.045

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần P của bột sắt mịn (đơn vị:%)

Tên mẫu	P
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
636	0.121	0.1	0.021
637	0.072	0.082	-0.01
759	0.021	0.021	0
817	0.023	0.016	0.007
819	0.02	0.015	0.005
820	0.019	0.016	0.003
821	0.015	0.017	-0.002
828	0.021	0.017	0.004
835	0.01	0.011	-0.001
836	0.01	0.013	-0.003
843	0.023	0.026	-0.003
856	0.039	0.035	0.004
860	0.022	0.027	-0.005
864	0.015	0.021	-0.006
866	0.027	0.028	-0.001
872	0.026	0.029	-0.003
874	0.02	0.019	0.001
883	0.01	0.011	-0.001
885	0.025	0.029	-0.004
886	0.01	0.013	-0.003
892	0.069	0.068	0.001

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần S của bột sắt mịn (đơn vị:%)

Tên mẫu	S
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
637	0.064	0.078	-0.014
759	0.19	0.2	-0.01
817	0.038	0.036	0.002
819	0.063	0.06	0.003
820	0.05	0.047	0.003
821	0.147	0.149	-0.002
828	0.193	0.172	0.021
835	0.119	0.107	0.012
836	0.11	0.109	0.001
843	0.142	0.124	0.018
856	0.158	0.13	0.028
860	0.122	0.113	0.009
864	0.096	0.104	-0.008
866	0.104	0.098	0.006
872	0.141	0.13	0.011
874	0.222	0.268	-0.046
883	0.09	0.088	0.002
885	0.141	0.114	0.027
886	0.093	0.091	0.002
892	0.072	0.081	-0.009
636	0.018	0.054	-0.036

Tương quan giữa giá trị đo và giá trị lý thuyết của thành phần CaO của bột sắt mịn (đơn vị:%)

Tên mẫu	CaO
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
636	0.091	0.07	0.021
637	0.102	0.07	0.032
759	1.338	1.3	0.038
789	1.173	1.08	0.093
817	1.343	1.22	0.123
819	1.249	1.14	0.109
820	1.293	1.17	0.123
821	1.252	1.33	-0.078
828	1.388	1.2	0.188
835	0.984	1.06	-0.076
836	0.996	1.09	-0.094
843	1.361	1.38	-0.019
856	1.818	2.03	-0.212
860	1.512	1.57	-0.058
864	1.547	1.58	-0.033
866	1.767	1.81	-0.043
872	1.844	1.93	-0.086
874	1.644	1.52	0.124
883	0.952	1.04	-0.088
885	1.312	1.37	-0.058
886	0.999	1.16	-0.161
892	0.093	0.04	0.053

Tương quan giữa giá trị đo được và giá trị lý thuyết củaTFe₂O₃thành phần bột sắt mịn (đơn vị:%)

Tên mẫu	TFe₂O₃
Tên mẫu	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%	Kiểm tra-Được chứng nhận
759	88.22	88.68	-0.46
789	84.49	84.84	-0.35
817	84.43	83.21	1.22
819	84.99	84.07	0.91
820	85.02	84.84	0.17
821	90.85	91.62	-0.77
828	88.24	89.03	-0.79
835	91.65	90.21	1.44
836	91.48	90.08	1.40
843	91.25	92.28	-1.03
856	90.75	90.99	-0.24
860	91.59	92.51	-0.92
864	91.29	92.81	-1.51
866	90.92	92.17	-1.25
872	90.43	91.08	-0.65
874	90.65	92.19	-1.54
883	91.44	89.96	1.48
885	90.66	92.42	-1.76
886	91.48	90.12	1.36
892	93.70	81.93	11.77
637	93.73	83.01	10.72
636	93.91	86.78	7.13

Chuyển tất cả các nguyên tố TFe thành TFe2O3, và sử dụng phương pháp chuẩn hóa để tính hệ số tuyến tính của giá trị lý thuyết và giá trị đo được của TFe2O3 trong thành phần bột sắt mịn là 0,7286. Có thể thấy, việc quy đổi tất cả các nguyên tố TFe thành TFe2O3 là không hợp lý (tổng các thành phần lớn hơn 1), vì không thể bỏ qua tỷ lệ FeO trong thành phần bột sắt mịn.

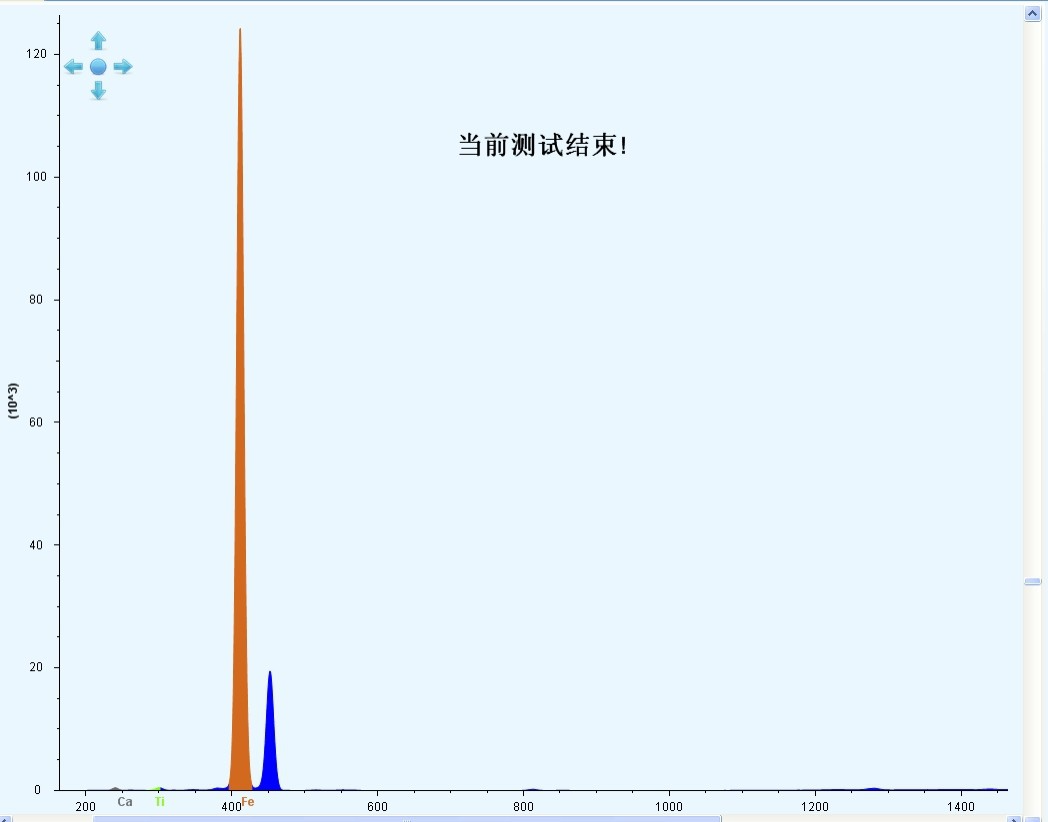

Mô tả quang phổ: Phổ thực là phổ huỳnh quang của mẫu chuẩn 885 sắt. Từ hình 1 có thể thấy các nguyên tố thành phần chính của mẫu chuẩn đậm đặc sắt là Mg, Al, Si, Ca, S và Fe. Ngoài ra, còn có một lượng nhỏ các nguyên tố P, Ti, K và Mn.

5.1.6 Sử dụng phương pháp biên tạp chất để tính hàm lượng lý thuyết của FeOx (Fe2O3 và FeO) trong mẫu chuẩn tinh quặng sắt

Từ phổ của tinh quặng sắt có thể thấy rằng ngoài nguyên tố chính là Fe, tinh quặng sắt còn chứa các nguyên tố phụ Mg, Al, Si, Ca, S và các vi lượng P, Ti, K và Mn. Vì K và Mn rất nhỏ nên đã biết hàm lượng MgO, Al2O3 và các thành phần khác. Sử dụng phương pháp chuẩn hóa (chuẩn hóa đến 100,0%), hàm lượng lý thuyết của FeOx trong thành phần có thể được tính toán. Các giá trị lý thuyết được thể hiện trong Bảng 5:

Bảng 5 Phương pháp chuẩn hóa để tính hàm lượng lý thuyết của FeOx trong thành phần bột sắt mịn (đơn vị:%)

Tên	MgO	Al2O3	SiO2	P	S	CaO	TiO2	FeOx
1-636	0.14	2.57	3.92	0.1	0.054	0.07	0.09	93.056
1-637	0.1	6.03	1.48	0.082	0.078	0.07	0.241	91.919
1-759	3.68	1.18	4.68	0.021	0.2	1.3	0.389	88.55
1-789	3.1	0	6.66	0	0	1.08	0	89.16
1-817	3.81	1.11	6.77	0.016	0.036	1.22	2.872	84.166
1-819	3.72	1.09	6.36	0.015	0.06	1.14	2.467	85.148
1-820	3.65	1.08	6.18	0.016	0.047	1.17	2.446	85.411
1-821	1.54	1.18	5.01	0.017	0.149	1.33	0.166	90.608
1-828	3.54	1.1	4.47	0.017	0.172	1.2	0.207	89.294
1-835	3.33	1.39	2.95	0.011	0.107	1.06	0.184	90.968
1-836	3.37	1.43	3	0.013	0.109	1.09	0.18	90.808
1-843	1.41	1.08	4.35	0.026	0.124	1.38	0.196	91.434
1-856	1.46	1.11	4.64	0.035	0.13	2.03	0.227	90.368
1-860	1.38	0.96	4.18	0.027	0.113	1.57	0.28	91.49
1-864	1.36	0.87	4.44	0.021	0.104	1.58	0.258	91.367
1-866	1.46	1	4.42	0.028	0.098	1.81	0.259	90.925
1-872	1.68	1.02	4.59	0.029	0.13	1.93	0.256	90.365
1-874	3.48	0.93	2.21	0.019	0.268	1.52	0.144	91.429
1-883	3.48	1.41	3.05	0.011	0.088	1.04	0.163	90.758
1-885	1.11	0.81	5.66	0.029	0.114	1.37	0.246	90.661
1-886	3.44	1.42	2.96	0.013	0.091	1.16	0.209	90.707
1-892	0.08	6.85	1.38	0.068	0.081	0.04	0.238	91.263

Bảng hàm lượng FeOx trong bột mịn sắt tính theo phương pháp thường (đơn vị:%)

Tên mẫu	FeOx
	Bài kiểm tra giá trị/%	Giá trị được chứng nhận/%		Kiểm tra-Được chứng nhận
636	93.909		93.056		0.853
637	93.73		91.919		1.811
759	88.217		88.55		-0.333
817	84.43		84.166		0.264
819	84.986		85.148		-0.162
820	85.015		85.411		-0.396
821	90.853		90.608		0.245
828	88.244		89.294		-1.050
835	91.649		90.968		0.681
836	91.477		90.808		0.669
843	91.246		91.434		-0.188
856	90.75		90.368		0.382
860	91.587		91.49		0.097
864	91.294		91.367		-0.073
866	90.919		90.925		-0.006
872	90.43		90.365		0.065
874	90.652		91.429		-0.777
883	91.444		90.758		0.686
885	90.661		90.661		0.000
886	91.482		90.707		0.775
892	93.696		91.263		2.433

5.2 Phép đo EDX 9000B thí nghiệm bột mịn hạt sắt

5.2.1 Điều kiện thử nghiệm EDX 9000B để đo bột sắt hạt nung chảy

Bảng 7 Điều kiện đo của bột sắt nén

Điều kiện	Vôn	Hiện hành	Bộ lọc	Chuẩn trực	Máy hút bụi	Thời gian
1	7,0 KV	700,0 uA	trống	Φ 8mm	35 s	100 s
2	40,0 KV	300.0 uA	Al	Φ 6mm	0 s	100 s

5.2.3 Mẫu chuẩn và bảng nội dung được chọn trong thí nghiệm

Bảng 9 Nội dung của các thành phần mẫu chuẩn đậm đặc sắt (đơn vị:%)

Mẫu chuẩn	MgO	Al₂O₃	SiO₂	P	S	CaO	TiO₂	TFe	TFe₂O₃
636	0.14	2.57	3.92	0.1	0.054	0.07	0.09	60.69	86.775
637	0.1	6.03	1.48	0.082	0.078	0.07	0.241	58.06	83.014
759	3.68	1.18	4.68	0.021	0.2	1.3	0.389	62.02	88.676
789	3.1	0	6.66	0	0	1.08	0	59.34	84.844
817	3.81	1.11	6.77	0.016	0.036	1.22	2.872	58.2	83.214
819	3.72	1.09	6.36	0.015	0.06	1.14	2.467	58.8	84.072
820	3.65	1.08	6.18	0.016	0.047	1.17	2.446	59.34	84.844
821	1.54	1.18	5.01	0.017	0.149	1.33	0.166	64.08	91.622
828	3.54	1.1	4.47	0.017	0.172	1.2	0.207	62.27	89.034
835	3.33	1.39	2.95	0.011	0.107	1.06	0.184	63.09	90.206
836	3.37	1.43	3	0.013	0.109	1.09	0.18	63	90.077
843	1.41	1.08	4.35	0.026	0.124	1.38	0.196	64.54	92.279
856	1.46	1.11	4.64	0.035	0.13	2.03	0.227	63.64	90.992
860	1.38	0.96	4.18	0.027	0.113	1.57	0.28	64.7	92.508
864	1.36	0.87	4.44	0.021	0.104	1.58	0.258	64.91	92.808
866	1.46	1	4.42	0.028	0.098	1.81	0.259	64.46	92.165
872	1.68	1.02	4.59	0.029	0.13	1.93	0.256	63.7	91.078
874	3.48	0.93	2.21	0.019	0.268	1.52	0.144	64.48	92.194
883	3.48	1.41	3.05	0.011	0.088	1.04	0.163	62.92	89.963
885	1.11	0.81	5.66	0.029	0.114	1.37	0.246	64.64	92.422
886	3.44	1.42	2.96	0.013	0.091	1.16	0.209	63.03	90.120
892	0.08	6.85	1.38	0.068	0.081	0.04	0.238	57.3	81.928

Qua bảng 9 có thể thấy nguyên tố Fe trong bột sắt mịn tồn tại ở dạng hai oxit là FeO và Fe2O3. Sau khi tất cả các nguyên tố Fe được xếp thành TFe2O3 trong thí nghiệm này, tổng lượng bột mịn tiêu chuẩn của sắt có thể lớn hơn 100%.

Bảng 10 Kết quả thử nghiệm các thành phần bột sắt mịn của frit sử dụng phương pháp chuẩn hóa (%)

Tên mẫu	MgO	Al₂O₃	SiO₂	P	S	CaO	TiO₂	TFe	FeOx
636	0.027	1.001	3.947	0.048	0.069	0.085	0.108	62.192	94.715
637	0.525	3.431	1.335	0.056	0.209	0.04	0.266	61.414	94.138
759	3.497	1.214	4.693	0.033	0.207	1.395	0.4	62.328	88.561
789	2.861	1.013	6.659	0.012	0.104	1.099	2.676	58.52	85.576
817	3.871	0.998	6.754	0.016	0.082	1.242	2.874	58.317	84.163
819	3.56	1.016	6.107	0.007	0.089	1.25	2.47	59.258	85.501
820	3.613	1.009	6.019	0.011	0.088	1.174	2.437	58.579	85.649
821	1.374	1.018	5.065	0.025	0.121	1.437	0.202	63.838	90.758
828	3.707	1.01	4.498	0.019	0.124	1.234	0.236	62.217	89.172
835	3.142	1.344	2.718	0.014	0.097	1.003	0.176	62.506	91.506
836	3.849	1.001	3.238	0.016	0.089	1.096	0.195	62.244	90.516
843	1.724	1.093	4.785	0.029	0.098	1.402	0.209	62.531	90.66
856	1.301	1.251	4.572	0.038	0.106	2.15	0.236	62.752	90.346
860	1.809	1.316	4.522	0.031	0.092	1.455	0.237	60.433	90.538
864	1.415	0.999	4.322	0.024	0.089	1.408	0.199	60.498	91.544
866	1.798	1.054	4.768	0.036	0.091	1.698	0.207	60.788	90.348
872	1.944	1.059	4.453	0.053	0.282	1.893	0.207	58.529	90.109
874	3.546	0.995	2.365	0.045	0.277	1.48	0.145	60.717	91.147
883	3.4	1.213	2.957	0.009	0.097	1.123	0.188	63.292	91.013
885	0.743	1.331	5.339	0.024	0.103	1.274	0.217	61.105	90.969
892	0.745	3.837	1.283	0.044	0.087	0.062	0.301	61.068	93.641

Bảng 10 trình bày kết quả thử nghiệm thành phần mẫu chuẩn của tinh quặng sắt bằng phương pháp chuẩn hóa (chuẩn hóa thành Fe2O3) đối với máy quang phổ EDX 9000B.

Bảng 11 Tương quan tuyến tính của các thành phần của mẫu chuẩn tinh quặng frit và sắt ép

Hệ số tương quan	MgO	Al₂O₃	SiO₂	P	S	CaO	TiO₂	TFe₂O₃	TFeOx
Viên nén	0.961	0.992	0.970	0.952	0.906	0.964	0.998	0.872	0.924
Hạt kết hợp	0.956	0.969	0.983	0.533	0.808	0.979	0.999	0.417（TFe）	0.910

Bảng 11 là bảng so sánh mối tương quan tuyến tính của các thành phần của mẫu thử nghiệm nung chảy EDX 9000B và bột mịn sắt ép. Qua bảng có thể thấy, dù là phương pháp viên nén hay phương pháp nấu chảy áp dụng phương pháp tính chuẩn hóa thì giá trị lý thuyết và giá trị đo của các thành phần MgO, SiO2, Al2O3, CaO, TiO2, TFeOx đều có sự khác biệt nhỏ giữa tuyến tính. hệ số tương quan; các thành phần P, S Mối tương quan tuyến tính giữa giá trị lý thuyết và giá trị đo là phương pháp nén lớn hơn phương pháp cầu chảy, chủ yếu là do một phần P và S bay hơi trong quá trình cầu chảy. Tuy nhiên, sử dụng phương pháp tan chảy và thuật toán EC, tương quan tuyến tính của TFe tương đối kém, chỉ 0,417. Kết quả này tương tự với kết quả của thuật toán EC của máy tính bảng. Nó chủ yếu là cầu chì do khách hàng cung cấp với tỷ lệ pha loãng thông lượng nhỏ hơn. Loại bỏ hiệu ứng ma trận của bột sắt mịn.
