Kiểm tra X-ray không phá hủy cho linh kiện ô tô: Giải pháp “nhìn thấu” đảm bảo chất lượng và an toà

Giới thiệu

Trong ngành ô tô, chất lượng linh kiện — từ chi tiết đúc, hàn, đến bo mạch điện tử và ắc-quy — ảnh hưởng trực tiếp tới độ bền, an toàn và uy tín của sản phẩm. Kiểm tra X-ray không phá hủy (radiography / X-ray NDT và industrial CT) cho phép kỹ sư và nhà sản xuất phát hiện khuyết tật bên trong mà không cần tháo rời hoặc huỷ mẫu, góp phần giảm chi phí sửa lỗi, rút ngắn thời gian phát triển và nâng cao độ tin cậy sản phẩm.

Công nghệ chính

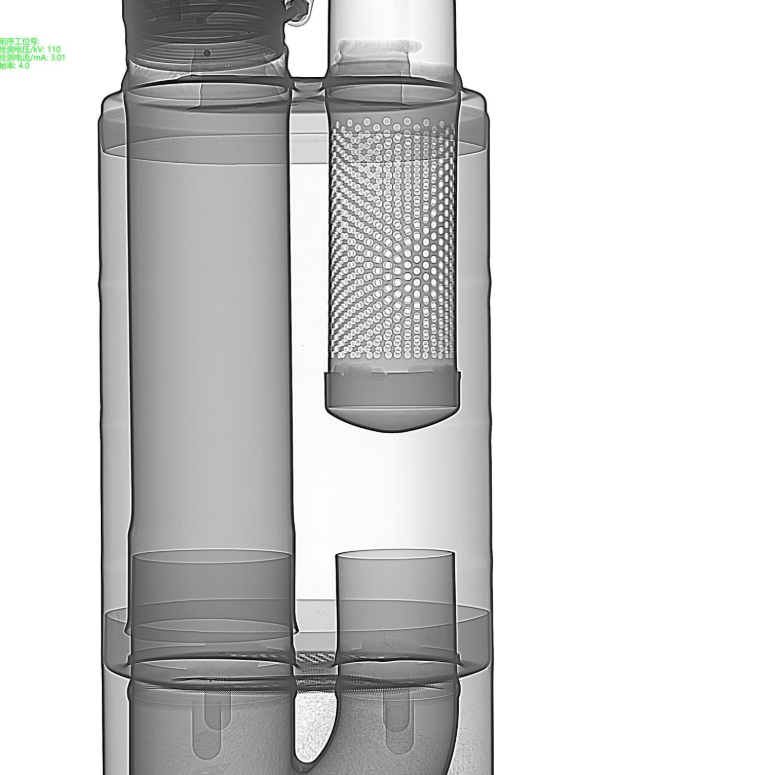

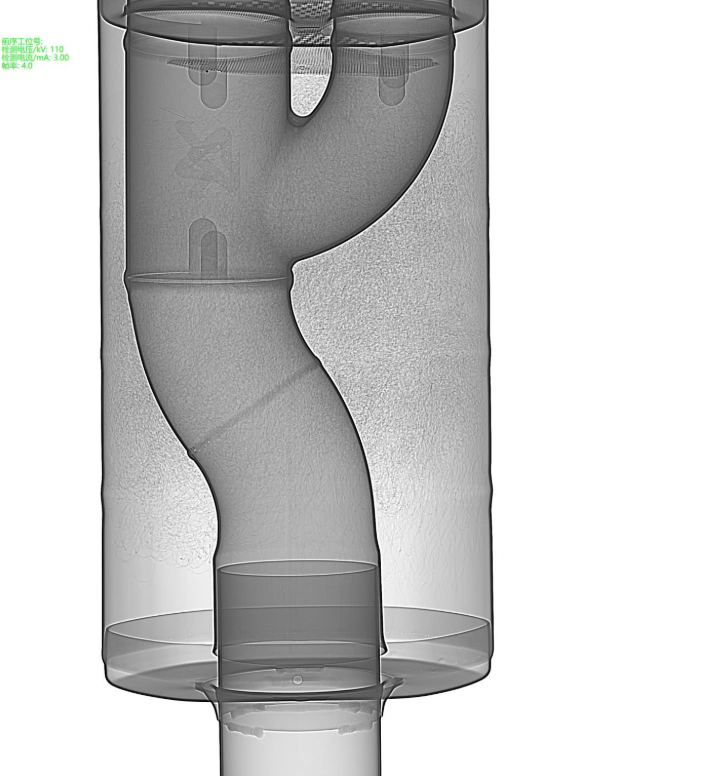

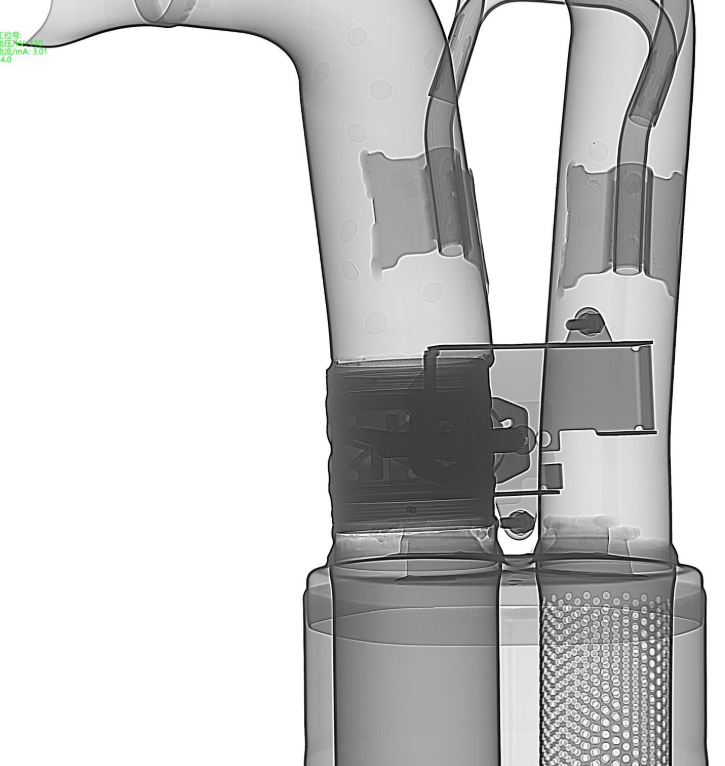

Radiography (X-ray truyền thống & X-ray số - DR): tạo ảnh 2D cho phép xác định các vết nứt, lỗ rỗng (porosity), vật lạ bên trong kim loại. Kỹ thuật này nhanh, phù hợp kiểm tra dây chuyền sản xuất.
Microfocus X-ray: dùng nguồn tia nhỏ (microfocus) để tăng độ phân giải, phù hợp cho chi tiết nhỏ, mảnh ghép điện tử và bộ phận nhựa kỹ thuật.
Industrial X-ray Computed Tomography (CT / 3D CT): cung cấp ảnh 3D, cho phép cắt ảo (virtual cross-section), đo đạc kích thước bên trong và phân tích thể tích lỗ rỗng — rất hữu ích cho phân tích hỏng hóc và kiểm soát chất lượng phức tạp.

Ứng dụng trong sản xuất và kiểm định ô tô

Kiểm tra chi tiết đúc (nhôm, gang): phát hiện rỗ khí, co rút, lẫn tạp chất ảnh hưởng cơ tính.
Kiểm tra mối hàn: phát hiện khuyết tật như thiếu hòa hợp, nứt, bóng khí trong mối hàn kết cấu.
Kiểm tra linh kiện điện tử & ECU: phát hiện lỗi hàn, chân linh kiện bị lệch, vết nứt vi mô ở bo mạch. Micro-CT đặc biệt hữu ích cho các bo mạch dày tầng.
Kiểm tra pin / ắc-quy: phát hiện lỗ rỗng, phân lớp, lỏng tiếp xúc bên trong cell.
Vật liệu composite & nhựa kỹ thuật: kiểm tra phân lớp, vết nứt nội bộ, bong tách lớp cốt sợi.

Lợi ích khi áp dụng X-ray NDT

Không phá hủy — giữ nguyên sản phẩm để tiếp tục sử dụng hoặc phân tích thêm.
Phát hiện lỗi ẩn sâu bên trong mà kiểm tra bề mặt không thấy được (lỗ khí, nứt, dị vật).
Cung cấp dữ liệu định lượng: đo kích thước khuyết tật, phân tích thể tích porosity, so khớp CAD vs thực tế. CT cung cấp dữ liệu 3D cho phép đo chính xác. Rx
Hỗ trợ R&D và phân tích hỏng hóc: giúp nhanh chóng tìm nguyên nhân gốc rễ mà không phải phá mẫu.

Quy trình kiểm tra điển hình

Chuẩn bị chi tiết (định vị, ghi nhãn).
Chọn phương pháp X-ray (2D radiography, DR, microfocus, hoặc CT) dựa trên kích thước, vật liệu và yêu cầu.
Thực hiện quét/ chụp ảnh theo tham số an toàn cho tia X.
Xử lý ảnh & hậu xử lý (contrast, reconstruction cho CT).
Đánh giá theo tiêu chuẩn kỹ thuật — báo cáo khuyết tật, vị trí, kích thước và khuyến nghị xử lý.

Hạn chế và lưu ý

Chi phí đầu tư ban đầu cao: hệ thống DR/CT chất lượng cao có chi phí đáng kể; tuy nhiên chi phí này thường hài hòa khi xét tới giảm tái chế lỗi và chi phí thu hồi sản phẩm.
Yêu cầu kỹ năng phân tích: cần kỹ thuật viên NDT đã đào tạo để đọc ảnh, xử lý artifact và hiểu kết quả CT.
Vấn đề an toàn phóng xạ: phải tuân thủ quy định an toàn tia X, vùng chắn, lượng liều phơi nhiễm cho phép và giám sát.
Giới hạn vật liệu & kích thước: với chi tiết quá dày hoặc vật liệu hấp thụ mạnh, cần nguồn X-ray công suất lớn hoặc phương pháp khác (UT, PT...).

Tiêu chuẩn & thực hành tốt

Áp dụng X-ray NDT phải tuân thủ các tiêu chuẩn nghề nghiệp (ví dụ quy trình, năng lực người vận hành, an toàn) do các tổ chức NDT uy tín đề xuất; đồng thời xác lập chỉ tiêu chấp nhận/rớt (acceptance criteria) phù hợp cho từng loại linh kiện.

Kết luận

Công nghệ kiểm tra X-ray không phá hủy (từ radiography số đến micro-CT) là công cụ mạnh mẽ cho ngành ô tô: giúp phát hiện sớm khuyết tật ẩn, tối ưu hóa quy trình sản xuất và giảm rủi ro sản phẩm lỗi trên thị trường. Khi triển khai, nhà sản xuất cần cân nhắc chi phí, đào tạo nhân sự và tuân thủ nghiêm ngặt tiêu chuẩn an toàn để tận dụng tối đa lợi ích công nghệ này
