Tăng cường hiểu biết về các thành phần tổng hợp bằng CT

Các phôi composite yêu cầu nhiều biện pháp kiểm soát và kiểm tra khác nhau trong toàn bộ quá trình sản xuất. Chụp cắt lớp vi tính (CT) là một công nghệ không phá hủy mạnh mẽ để kiểm tra mọi mẫu một cách dễ dàng và là công nghệ duy nhất cho khả năng nhìn thấy bên trong vật chất.

Các thành phần composite rất đa dạng và được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau như ngành hàng không vũ trụ, ô tô hoặc hải quân. Họ có hành vi vật chất phức tạp hiển thị một loạt các chế độ thất bại. Vật liệu tổng hợp và vật liệu sợi có cấu trúc bên trong, tùy thuộc vào độ dài của sợi đơn và quy trình sản xuất có thể là ngẫu nhiên hoặc định kỳ. Cấu trúc kết hợp với các thuộc tính của sợi và ma trận xác định hành vi cơ học của thành phần.

Đặc tính các tính năng của sợi Khám phá cấu trúc ma trận

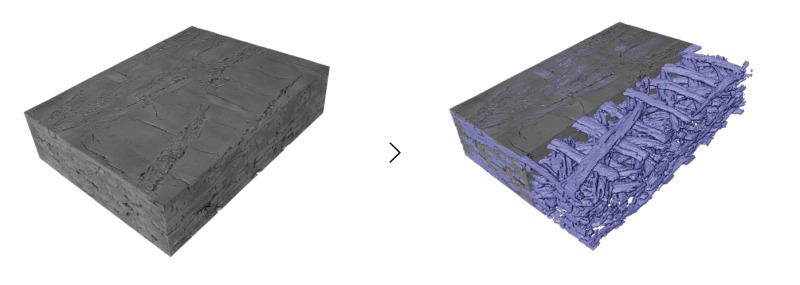

Công nghệ quét CT công nghiệp là kỹ thuật kiểm tra duy nhất có thể mô tả cấu trúc vật liệu tổng thể của một thành phần composite một cách dễ dàng. CT có thể cung cấp các phép đo chính xác của mẫu tổng thể, từ toàn bộ cấu trúc cho đến cấp độ sợi riêng lẻ. Mọi khía cạnh cấu trúc và kích thước của các bộ phận composite có thể được đánh giá thông qua một bộ dữ liệu CT. Chụp cắt lớp vi tính là một thiết bị hiệu quả để tạo ra các mô hình dự đoán các tính chất cơ học của composite.

Quét CT công nghiệp cho phép kiểm tra nhanh chóng và chính xác cấu trúc bên trong và bên ngoài của các bộ phận. Với các thiết bị CT có độ phân giải cao cho phép xác nhận các chi tiết nhỏ trên các thành phần composite. Có thể xác định và xuất mô hình 3D chính xác của mẫu để thực hiện các phép đo hình học bên trong và bên ngoài, trên các bộ phận đơn giản hoặc đa vật liệu.

Bộ dữ liệu CT chứa toàn bộ thông tin hình học của mẫu và có thể được sử dụng để thực hiện các loại phân tích khác nhau: phân tích khoảng trống, so sánh các bộ phận thực tế với CAD, so sánh từng bộ phận, phân tích độ dày thành hoặc kỹ thuật đảo ngược. Một số lượng lớn các tham số có thể được định lượng: định hướng sợi cục bộ và toàn cầu, nồng độ sợi cục bộ và toàn cầu, độ lệch so với hướng tham chiếu được xác định trước và các tham số thống kê khác như phân bố sợi.

Phần mềm mạnh mẽ Thực hiện phân tích nâng cao để đủ điều kiện Chi tiết thành phần nhỏ nhất

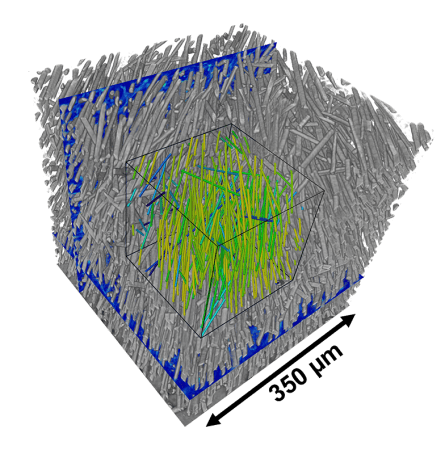

Công nghệ quét CT công nghiệp cung cấp khả năng định lượng hướng và phân bố sợi quang bên trong các bộ phận. Nó cung cấp thông tin quan trọng, vì sự phân bố ảnh hưởng đến các tính chất cơ học và vật lý của phôi, chẳng hạn như độ bền, ứng suất bên trong hoặc tính chất mỏi của nó. Phần mềm phân tích mạnh mẽ cho phép biết liệu phân bố sợi có đẳng hướng và đồng nhất hay không, bằng cách biểu diễn mọi sợi dưới dạng một tensor.

Hơn nữa, có thể dễ dàng so sánh giữa tập dữ liệu CT và tệp danh nghĩa CAD, để so sánh nhanh chóng và chính xác chi tiết với mô hình CAD, bằng cách hiển thị độ lệch của sợi bên trong. Hầu hết các phần mềm tiên tiến kết hợp việc phân đoạn khối lượng 3D thu được thành các sợi riêng lẻ, xác định hướng và chiều dài sợi với phân loại sợi và vùng sợi.

Công nghệ quét CT công nghiệp cho phép xác định các vết nứt, lỗ rỗng hoặc tạp chất bên trong phần được quét. Tỷ lệ thể tích của lỗ chân lông và sự phân bố không gian của chúng trong mẫu có thể được tính toán và đánh dấu bằng các màu khác nhau bằng phần mềm xử lý hậu kỳ.
