Tại sao nên sử dụng thiết bị đo cách điện ST5520 Hioki?

Tổng quan về thiết bị đo cách điện ST5520 Hioki

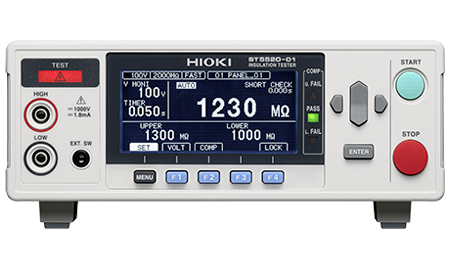

ST5520 Hioki

ST5520 Hioki là thiết bị kiểm tra an toàn điện do hãng Hioki – Nhật Bản sản xuất. Nó được thiết kế để kiểm tra điện trở cách điện và khả năng chịu điện áp của các thiết bị và linh kiện điện theo các tiêu chuẩn an toàn khác nhau. ST5520 là thiết bị kiểm tra cách điện nhanh nhất so với các thiết bị khác trong ngành. Nó có thể đưa ra đánh giá đạt/không đạt nhanh tới 50 mili giây. Điện áp thử nghiệm 25V đến 1000V với độ phân giải 1V.

Thông số kỹ thuật chi tiết của thiết bị đo cách điện ST5520 Hioki

HẠNG MỤC ĐO LƯỜNG	Điện trở cách điện (Phương pháp điện áp DC ứng dụng)
KIỂM TRA ĐIỆN ÁP	(Phạm vi đo: Có thể cài đặt TỰ ĐỘNG/THỦ CÔNG) 25 V ≤ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≤ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≤ V ≤ 1000 V (2.000/20.00/200.0/4000 MΩ)
ĐỘ CHÍNH XÁC CƠ BẢN	±2 % rdg. ±5 dgt. 25 V ≤ V < 100 V [0 đến 20 MΩ] 100 V ≤ V < 500 V [0 đến 20 MΩ] 500 V ≤ V ≤ 1000 V [0 đến 20 MΩ]
TỐC ĐỘ ĐO	Nhanh: 30 ms/lần, Chậm: 500 ms/lần (có thể lựa chọn)
TRƯNG BÀY	LCD (tuổi thọ: 100.000 giờ), đèn nền 4 cấp
BỘ NHỚ TRONG	Các mục đã lưu: điện áp đo định mức, giá trị giới hạn trên/giới hạn dưới của bộ so sánh, chế độ kiểm tra, tiếng bíp để phân biệt kết quả, thời gian kiểm tra, thời gian phản hồi, phạm vi điện trở, tốc độ đo Dung lượng bộ nhớ: tối đa 10 mục (có thể được lưu/tải)
CÀI ĐẶT BỘ SO SÁNH	UPPER_FAIL: Giá trị đo được ≥ giá trị giới hạn trên PASS: Giá trị giới hạn trên > giá trị đo được > giá trị giới hạn dưới LOWER_FAIL: Giá trị đo được ≤ giá trị giới hạn dưới
QUÁ TRÌNH XÉT XỬ	Tiếng bíp, PASS / U.FAIL/L. FAIL: sáng trên màn hình LED, Khi UL_FAIL, U.FAIL / L.FAIL sáng đồng thời, đầu ra EXT.I/O, có thể thu được kết quả phán đoán qua RS-232C
THỜI LƯỢNG KIỂM TRA	Định nghĩa thời lượng kiểm tra: Thời lượng kiểm tra = Thời gian phản hồi + Thời gian đo Chức năng: Đặt thời gian từ khi đặt điện áp cho đến khi đánh giá đạt/không đạt Phạm vi cấu hình: 0,045 giây đến 999,999 giây (độ phân giải 0,001 giây)
HẸN GIỜ THỜI GIAN ĐÁP ỨNG	Sau khi bắt đầu thử nghiệm, hoạt động đánh giá so sánh có thể bị cấm cho đến khi đạt được khoảng thời gian đã đặt từ 0,005 giây. đến 999,999 giây. (ở độ phân giải 0,001 giây) đã trôi qua.
ĐẦU RA ANALOG	DC +4 V fs
GIAO DIỆN	RS-232C (tiêu chuẩn), I/O bên ngoài (Đầu vào điều khiển bên ngoài, Kết quả đánh giá) Đầu ra BCD (chỉ ST5520-01)
NGUỒN CẤP	100 đến 240 V AC, 50/60 Hz, tối đa 25 VA.
KÍCH THƯỚC VÀ KHỐI LƯỢNG	215mm(8,46 in)W × 80mm(3,15 in)H × 166mm(6,54 in)D, 1,1 kg (38,8 oz)
PHỤ KIỆN ĐI KÈM	Hướng dẫn sử dụng ×1, Dây nguồn ×1, EXT. Đầu nối I/O ×1, Nắp đậy đầu nối ×1

Các tính năng nối trội của thiết bị đo cách điện ST5520 Hioki

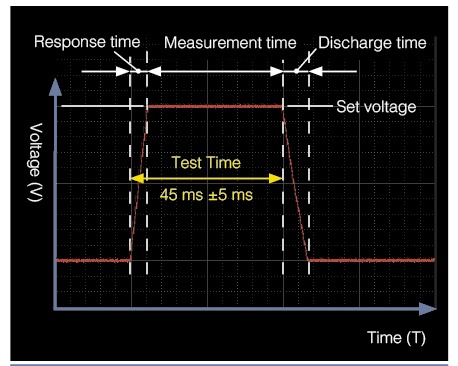

Thiết bị đo cách điện ST5520 có tốc độ đánh giá nhanh nhất so với các thiết bị khác

Máy đo cách điện Hioki ST5520 cung cấp khả năng kiểm tra cách điện nhanh, đáp ứng tất cả các yêu cầu của dây chuyền sản xuất nhờ thời gian kiểm tra nhanh chóng.

Thiết bị hoàn tất quá trình kiểm tra trong thời gian ngắn 50 ms. Đây được coi là tốc độ nhanh nhất trong ngành, nhanh gấp 10 lần so với các thiết bị điện khác.

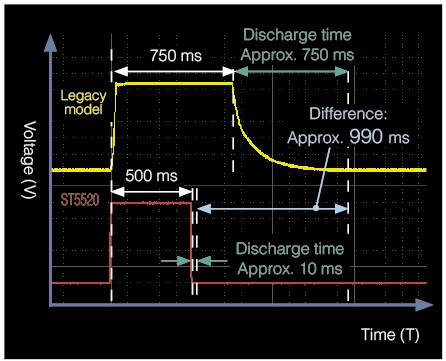

Thiết bị đo cách điện ST5520 có thể xả điện áp dư nhanh hơn

Sau thử nghiệm, thời gian phóng điện áp dư khi sử dụng sản phẩm đã giảm đi đáng kể. Khi so sánh một model giống hệt nhau trong các điều kiện, ước tính cải thiện thời gian là 990 mili giây.

ST5520 ngăn ngừa lỗi do tiếp điểm kém

Tính năng kiểm tra tiếp xúc trên Hioki ST5520 cho phép người dùng kiểm tra tiếp điểm có thích ứng với thiết bị được kiểm tra hay không. Điều này đảm bảo rằng thử nghiệm điện trở không được thực hiện nếu không có tiếp xúc thích hợp, vì điều này có thể dẫn đến đánh giá sai.

Có hai phương pháp để thực hiện kiểm tra gồm: kiểm tra tiếp điểm 4 dây và kiểm tra tiếp điểm so sánh. Người dùng có thể áp dụng cách kiểm tra phù hợp với các thiết bị để cho kết quả chính xác nhất.

ST5520 giúp ngăn chặn các lỗi tiềm ẩn

Với tính năng này, một điện áp thấp (2 V – 4 V DC) được áp dụng cho các mẫu thử nghiệm. Từ đó, kiểm tra sự ngắn mạch vi mô trước khi thử nghiệm cách điện.

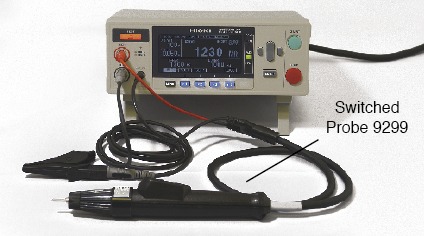

Hioki ST5520 hoạt động an toàn, dễ dàng trong tầm tay của người dùng. Việc sử dụng đầu dò chuyển mạch 9299 tùy chọn cho phép bạn vận hành ST5520 trong khi cầm đầu dò.
