Ruby|plate Calibration Phantom Tăng cường Vị trí Đo lường cho CT Công nghiệp

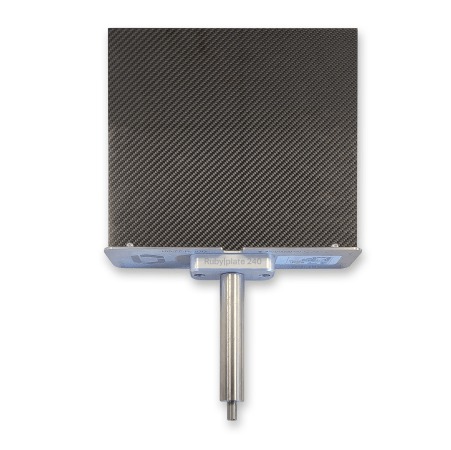

Waygate Technologies đã giới thiệu bóng ma hiệu chuẩn Ruby|plate 240 cho chụp cắt lớp vi tính công nghiệp (CT). Ruby|plate 240 có sẵn cho máy quét CT Waygate Phoenix V|tome|x C450 và được thiết kế để tăng tốc và đơn giản hóa phép đo chính xác để kiểm tra các bộ phận lớn và có độ hấp thụ cao trong các ngành công nghiệp như ô tô, hàng không vũ trụ, sản xuất bồi đắp và công nghệ y tế .

Ruby|plate 240 có phần thân hiệu chuẩn cực kỳ chính xác và hiệu quả để xác định chính xác kích thước điểm ảnh ba chiều và do đó xác định hình dạng chính xác của hệ thống. Nó tạo điều kiện thiết lập CT nhanh hơn và dễ dàng hơn ba lần cho các nhiệm vụ đo lường chính xác được thực hiện với độ chính xác được chỉ định tại nhiều vị trí. Ngoài ra, thiết lập hoàn toàn tuân thủ các hướng dẫn VDI/VDE 2630-1.3 được quốc tế công nhận để đo CT các mẫu lớn và có độ hấp thụ cao trong nghiên cứu và phát triển cũng như trên sàn sản xuất của các ngành công nghiệp đa dạng – bất cứ nơi nào có nhu cầu về yêu cầu độ chính xác và độ tin cậy cao hơn.

Bóng ma hiệu chuẩn Ruby|plate 240 đã được cấp bằng sáng chế với các quả cầu chính xác trên một tấm gốm cho phép các phép đo đáng tin cậy và có thể lặp lại theo mọi hướng (ngang, dọc và chéo) chỉ bằng một lần quét. Nó cung cấp thông tin chi tiết có độ phân giải cao để chụp bất kỳ bề mặt bên trong nào với độ chính xác chỉ vài micromet, do đó cho phép người vận hành phát hiện bất kỳ sai lệch nào về hình học một cách nhanh chóng và không phá hủy.

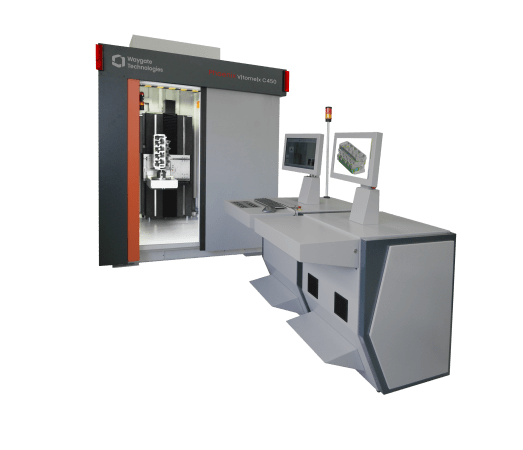

Bóng ma hiệu chuẩn mới cũng có khoảng cách hình cầu lớn nhất trong ngành là 240 mm, cho phép xác định đặc điểm kỹ thuật của nhiều ứng dụng trong phòng thí nghiệm và môi trường sản xuất, chẳng hạn như tạo mẫu, kỹ thuật đảo ngược, kiểm soát chất lượng, tăng cường sản xuất, hiệu chỉnh công cụ, kiểm soát kích thước (ví dụ: phân tích độ dày của tường), tối ưu hóa quy trình, kiểm soát sau quy trình và kiểm soát lắp ráp cuối cùng. Khi kết hợp với hệ thống Phoenix V|tome|x C450 CT, giờ đây có thể đo chính xác các bộ phận lớn hơn có đường kính lên tới 500 mm và chiều cao 1.000 mm với tấm Ruby|240. Được ghép nối với Phoenix V|tome|x C450 , phantom mới cho phép người dùng thực hiện phép đo chính xác tuân thủ VDI với thông số kỹ thuật SD ≤ (15 ± L/50 mm) μm.
