Phần mềm Dual.Material CT cho phép các ứng dụng dây chuyền sản xuất tăng cường quét tia X nhanh hơn

Đơn vị Kinh doanh Đo lường Công nghiệp của Tập đoàn Nikon đã giới thiệu một thuật toán tái tạo mới cho phép giảm thời gian quét xuống thường là 10 lần. Dual.Material CT, như tên gọi của nó, đạt được sự gia tăng đáng kể về hiệu quả trên các tổ hợp bao gồm hai vật liệu có mật độ khác nhau. Nó cải thiện đáng kể khả năng phân biệt giữa hai vật liệu trong hình ảnh voxel được tái tạo từ tia X 2D được chụp khi thành phần quay trong buồng của máy CT tia X của Nikon.

Những lợi ích của X-quang CT đối với việc kiểm tra và đo lường không phá hủy cả bên trong và bên ngoài của các bộ phận đã được biết rõ. Tuy nhiên, theo truyền thống, quét CT các bộ phận lắp ráp được làm từ hai vật liệu như kim loại và nhựa, phổ biến trong công nghiệp, không phù hợp với kiểm soát chất lượng (QC) trong môi trường sản xuất.

Điều này là do cần có thời gian quét dài để tạo bộ dữ liệu đủ rõ ràng để xử lý, điều này trái với yêu cầu đối với kiểm tra thời gian thực. Ngoài ra, nếu tốc độ quét tăng lên, thì cần xử lý hậu kỳ thủ công bởi những người vận hành có tay nghề cao để loại bỏ các vật phẩm giả xuất hiện trong ảnh nhằm đạt được kết quả chính xác. Một lần nữa, điều này làm chậm quy trình và tạo ra sự thay đổi do sự can thiệp của con người.

Tùy thuộc vào kích thước và độ phức tạp của thành phần, các thử nghiệm trước khi ra mắt đã chứng minh rằng Dual.Material CT thực hiện nhanh hơn rất nhiều trên một đầu nối bằng kim loại và nhựa điển hình, giúp khả năng tích hợp dây chuyền sản xuất tại xưởng sản xuất cùng với việc kiểm tra mẫu. Ví dụ, các ứng dụng cốt lõi sẽ được tìm thấy trong các nhà máy sản xuất các đầu nối đúc khuôn, hoặc các bộ phận lắp ráp y tế như ống hít hoặc bút tiêm adrenaline. Dual.Material CT cũng có khả năng được sử dụng trong các môi trường phi công nghiệp bao gồm cả nghiên cứu.

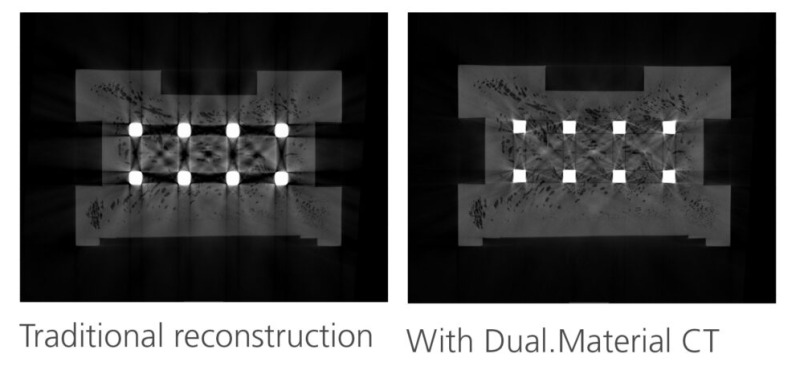

Trong mỗi lần tái tạo hình ảnh, công cụ phần mềm giảm mức độ mà các vệt tạo tác do vật liệu có mật độ cao hơn gây ra che khuất các khu vực có mật độ thấp hơn. Các hệ thống điển hình trên thị trường sử dụng các công cụ tái tạo cho rằng tia X là đơn sắc, trong khi thực tế chúng là đa sắc. Điều này có nghĩa là họ phải sử dụng tính năng lọc tia X, giúp kéo dài thời gian phơi sáng và làm chậm quá trình chụp ảnh. Công cụ tái tạo của Nikon khắc phục ảnh hưởng của chùm tia X đa sắc bằng cách điều chỉnh độ suy giảm cho các kết hợp vật liệu khác nhau trong tổ hợp vật liệu kép, giúp cải thiện đáng kể tỷ lệ tương phản trên tạp âm. Do đó, nguồn tia X với chụp CT Dual.Material không yêu cầu lọc, vì vậy máy dò có thể được sử dụng ở mức phơi sáng ngắn hơn nhiều, dẫn đến tốc độ khung hình và thời gian quét nhanh hơn.

Vì được tự động hóa nên việc tái tạo bằng Dual.Material CT có khả năng lặp lại cao từ thành phần này sang thành phần khác và không yêu cầu kiến ​​thức nâng cao về kỹ thuật quét khi kiểm tra các tổ hợp bao gồm hai vật liệu có mật độ khác nhau. Năng suất QC được nâng lên bằng cách cho phép hiển thị tốt hơn và xác định chính xác hơn các khuyết tật (trên bề mặt hoặc bên trong một bộ phận) trong một khoảng thời gian ngắn so với tái tạo hình ảnh CT truyền thống. Quét tốc độ cao và thực tế là không cần chỉnh sửa dữ liệu thủ công nhờ phần mềm mới và xử lý bộ phận tự động, cho phép kiểm soát chất lượng nhanh chóng và tự động của các tổ hợp vật liệu kép trong môi trường sản xuất, phù hợp với các yêu cầu của Chất lượng 4.0.

Được phát triển bởi các kỹ sư của Nikon, thuật toán Dual.Material CT được thiết kế đặc biệt để hoạt động trơn tru với nhiều loại máy Chụp cắt lớp điện toán X-quang được sản xuất trong nhà của công ty. Tùy chọn này có sẵn cho tất cả các cài đặt mới hoặc có thể được trang bị thêm cho thiết bị hiện có tại hiện trường, bất kể cấu hình máy và sức mạnh của nó.
