Những cải tiến mạnh mẽ trong Phần mềm CT công nghiệp của Đồ họa số lượng lớn mới nhất

Phiên bản mới nhất của bộ phần mềm phân tích dữ liệu CT cao cấp của Volume Graphics, phiên bản 3.5, mang lại khả năng nâng cao cho các nhà sản xuất đang tìm kiếm những cách tốt hơn để kiểm tra các bộ phận và cải thiện thiết kế—bất kể chúng được tạo ra như thế nào.

Đặc biệt trong ngành công nghiệp ô tô, hàng không vũ trụ và quốc phòng, các kỹ sư khám phá các vật liệu và phương pháp sản xuất mới đang ngày càng chuyển sang quét CT để đạt được đánh giá chính xác hơn, không phá hủy về độ bền và hiệu suất của sản phẩm. Volume Graphics là nhà phát triển hàng đầu về công nghệ phần mềm diễn giải dữ liệu CT từ các bản quét của hầu hết mọi vật liệu để phát hiện, phân tích và trực quan hóa các sai lệch nhỏ về cấu trúc có thể ảnh hưởng đến chất lượng bộ phận.

Phiên bản 3.5 hiện cung cấp các công cụ sửa chữa và điều chỉnh hình học-thiết kế tự động mạnh mẽ hơn nữa có thể được sử dụng để sửa chữa và/hoặc khắc phục các sự cố phát sinh từ chính quy trình sản xuất. Các nhà sản xuất khuôn mẫu, cửa hàng đúc và nhà cung cấp sản xuất bồi đắp (AM, hay còn gọi là in 3D) đều có thể sử dụng phần mềm để phát hiện và trực quan hóa các lỗi hoặc biến dạng của vật liệu và/hoặc thiết kế—sau đó sử dụng các khả năng phức tạp để sửa các thiết kế CAD của họ, so sánh các giá trị với các giới hạn danh nghĩa và đảm bảo rằng chất lượng bộ phận cuối cùng đáp ứng các tiêu chuẩn ngành hiện hành.

Một số điểm nổi bật trong phiên bản 3.5 của bộ phần mềm phân tích dữ liệu CT của Volume Graphics (bao gồm VGSTUDIO MAX, VGSTUDIO, VGMETROLOGY, VGinLINE và myVGL) bao gồm:

Mô-đun hiệu chỉnh hình học sản xuất được làm lại hoàn toàn

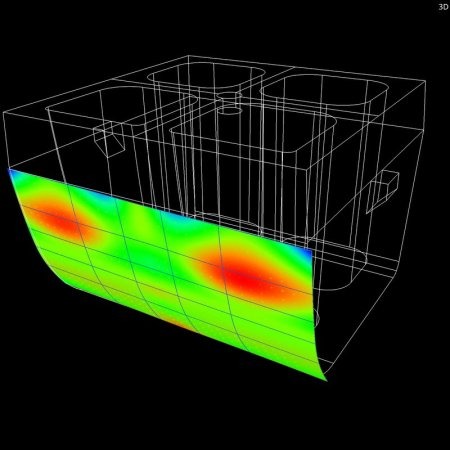

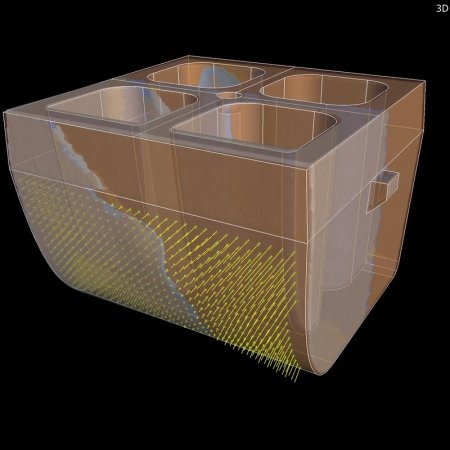

Mô-đun phần mềm mang lại lợi ích cho tất cả những người làm việc với một số loại khuôn. Các cải tiến về khả năng sử dụng, với việc cập nhật và phản hồi liên tục về chất lượng, cung cấp cho nhà thiết kế CAD thông tin có giá trị có thể được sử dụng để cải thiện khả năng sản xuất. Lọc ra các điểm có thể gây ra kết quả bù sai, phần mềm tinh chỉnh bề mặt phù hợp và cung cấp các bù nằm trong dung sai, cho phép người dùng xem ngay các thay đổi thiết kế của họ có tương thích với việc tạo khuôn hay không.

Bồi thường lưới nâng cao .

Đối với những người làm việc trong lĩnh vực mô phỏng và in AM/3D, mô-đun này giờ đây cung cấp khả năng điều hướng và hiểu rõ hơn về mối quan hệ giữa các yếu tố để diễn giải tốt hơn về hiện tượng cong vênh, biến dạng và dịch chuyển của bộ phận—đồng thời tự động bù đắp các thiết kế để điều chỉnh những sai lệch đó so với mục đích sản xuất. Cập nhật lưới nhanh hơn 10 lần, với kết quả được cải thiện khi các đối tượng quét và tham chiếu có kích thước khác nhau rất nhiều hoặc hiển thị các sai lệch đáng kể khác. Có nhiều điểm kiểm soát hơn để có kết quả chi tiết và chính xác hơn. Trong trường hợp cấu trúc mạng và các hình học phức tạp khác, chức năng sắp xếp điểm kiểm soát thống nhất đảm bảo phân tích đầy đủ thiết kế.

Phân tích độ xốp và bao gồm mới của vật đúc

Đây là một trong những tính năng quan trọng nhất trong Phiên bản 3.5 – Giờ đây có thể kiểm tra CT scan của các bộ phận đúc để kiểm tra độ xốp và tuân thủ Bảng tham chiếu P 203 của Liên đoàn Công nghiệp Đúc Đức (BDG). Với sự trợ giúp của khóa độ xốp BDG P 203, người dùng có thể thực hiện đánh giá 3D về sự thiếu hụt thể tích được phát hiện cả trong quá trình đúc hoàn chỉnh và trong các khu vực phụ được xác định tự do, chẳng hạn như các khu vực chức năng có thuộc tính đặc biệt. Phần mềm cho phép kiểm tra nhiều vùng quan tâm khác nhau trong một bộ phận để xem liệu độ xốp có nằm trong dung sai hay không và liệu có bất kỳ vấn đề sau gia công nào trong bộ phận đã hoàn thiện hay không. Dữ liệu từ phân tích này sau đó đã sẵn sàng để kiểm soát quy trình Q-DAS.

Các cải tiến khác trong phiên bản 3.5 củng cố các chức năng hiện có hỗ trợ khoa học, R&D, phát triển thiết bị y tế và các ngành khác ngoài ô tô, hàng không vũ trụ và quốc phòng. Trong số này có báo cáo nâng cao, giờ đây thân thiện hơn với người dùng và được tích hợp đầy đủ với chế độ xem. Mô-đun so sánh danh nghĩa/thực tế mạnh mẽ cũng đã được làm cho thân thiện với người dùng hơn với khả năng trực quan dễ hiểu về độ lệch của các đối tượng được quét so với tập dữ liệu tham chiếu của chúng.
