Một số đồng hồ đo thông mạch Hioki tốt nhất hiện nay

Thông mạch là gì?, Tại sao phải đo thông mạch?

Thông mạch là gì?

Thông mạch là thuật ngữ được dùng để chỉ dòng điện có thể chạy qua được dây dẫn, nguồn điện hay thiết bị sủ dụng điện mà không bị cản lại.

Vậy đo thông mạch là kiểm tra để xem mạch đóng hay mở. Chỉ khi một mạch được đóng kín, hoàn chỉnh thì mới có tính thông mạch. Hay hiểu đơn giản thì đây là phép đo cho phép người dùng kiểm tra đặc tính dẫn điện của dây dẫn hay vật bất kỳ.

Tại sao phải đo thông mạch?

Đo thông mach giúp ta có thể xác định và kiểm tra được nhiều vấn đề trong việc sử dụng điện và các thiết bị điện. Cụ thể;

  • Xác định mối hàn có tốt hay không, có bắt chì để dẫn điện hay không
  • Kiểm tra mối hàn nối có bị tắc hay không
  • Kiểm tra dây dẫn có bị đứt ở giữa hay không
  • Kiểm tra các liên kết năng lượng điện
  • Kiểm tra dây tóc bóng đèn có bị đứt hay không
  • Kiểm tra chuôi cắm, chuôi đèn, nối dây,…
  • Xác minh mạch dẫn theo sơ đồ

Cách sử dụng đồng hồ đo thông mạch cơ bản

Một trong những chức năng đo chính của đồng hồ vạn năng là đo thông mạch. Nên hiện nay thiết bị này được sử dụng phổ biến để đo thông mạch. Mặc dù trên thị trường có nhiều loại đồng hồ vạn năng với kiểu dáng, thiết kế, thương hiệu khác nhau. Song cách sử dụng chúng để đo thông mạch là tương đối giống nhau. Bạn có thể tham khảo cách sử dụng đồng hồ vạn năng đo thông mạch dưới đây. Có thể áp dụng cho cả đồng hồ vạn năng kim và đồng hồ vạn năng số.

Quy trình đo thông mạch bằng đồng hồ vạn năng

  • Xoay núm vặn trên mặt số của đồng hồ vạn năng sang chế độ đo thông mạch, ký hiệu ( ))))). Ở một số loại đồng hồ vạn năng, chế độ này thường nằm trong khu vực thang đo điện trở, ký hiệu (Ω) hoặc chung với chức năng đo điốt.
  • Khi chưa đo, màn hình của Vom kế sẽ hiển thị thông báo (OL)
  • Cắm que đo màu đen vào giắc COM. Cắm que đo màu đỏ vào cổng V/Ω.
  • Đo thông mạch bằng cách chạm hai đầu đo vào hai đầu của dây cần đo. Nếu đồng hồ vạn năng có tiếng kêu “bíp” thì tức là đoạn mạch đó không bị đứt, còn nếu đoạn mạch bị đứt thì đồng hồ sẽ không kêu.
  • Kết thúc phép đo, bạn cần phải lưu ý về thứ tự rút dây sau khi hoàn thành là rút que đo màu đỏ ra trước và que đo màu đỏ ra sau. Cuối cùng, tắt đồng hồ đo điện để tiết kiệm pin và đảm bảo tuổi thọ của thiết bị.

Một số đồng hồ đo thông mạch Hioki tốt nhất hiện nay

Có thể bạn đã biết, Hioki – một tập đoàn đến từ Nhật Bản được thành lập từ năm 1935. Đây là đơn vị chuyên về sản xuất thiết bị đo và kiểm tra điện hàng đầu thế giới hiện nay. Về đồng hồ đo thông mạch, Hioki có 1 số model dưới đây đang được người dùng tại Việt Nam ưa chuộng. Cụ thể;

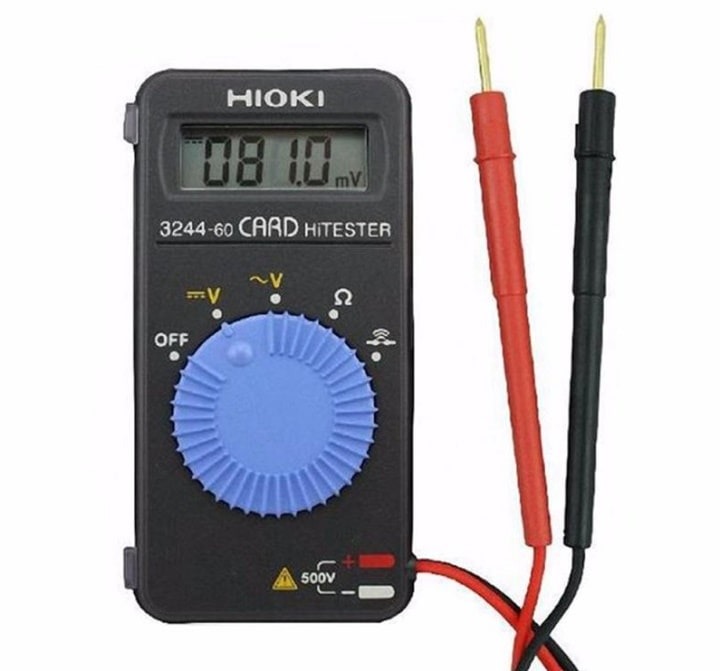

Đồng hồ vạn năng Hioki 3244-60

3244-60 là một trong những dòng đồng hồ đo thông mạch giá rẻ của Hioki. Với khả năng đo cực nhanh chỉ trong vòng 2.5 cùng thiết kế đơn giản, nhỏ gọn. Thiết bị này được dùng phổ biến trong các công việc đo điện và sửa chữa điện dân dụng…

Thiết bị có khả năng đo đa chức năng như đo điện áp AC/DC lên tới 500V, đo điện trở 420Ω ~ 42MΩ. Đặc biệt, đồng hồ có thể đo thông mạch ở mức 50 Ω ±40 Ω.

Đồng hồ đo thông mạch Hioki DT4253



DT4253 là đồng hồ đo thông mạch cực nhanh với chức năng đo True RMS. Chỉ cần chưa đến 1 giây(0.5 giây), thiết bị này đã cho ra kết quả.

Một số tính năng đo lường nổi bật khác của DT4253

  • Đo dòng điện AC: Từ 45 tới 1k Hz: 10.00 A tới 1000 A,sai số ±3 dgt.
  • Dải đo dòng điện DC: 60.00 μA tới 60.00 mA với độ chính xác: ±0.8 % rdg. ±5 dgt.
  • Dải điện áp AC: 40 tới 500 Hz: 6.000 V tới 1000 V. Sai số cơ bản: ±0.9 % rdg. ±3 dgt.
  • Dải điện áp DC: 600.0 mV tới 1000 V, 5 dải, sai số cơ bản: ±0.5 % rdg. ±5 dgt.
  • Dải đo điện trở: 600.0 Ω tới 60.00 MΩ, 6 dải, sai số cơ bản: ±0.7 % rdg. ±5 dgt.
  • Đo nhiệt độ: (Sử dụng với DT4910): -40.0 tới 400.0 °C, sai số cơ bản cộng với sai số sensor nhiệt độ: ±0.5 % rdg. ±2 °C
  • Tần số: 99.99 Hz (5 Hz hoặc lớn hơn ) tới 9.999 kHz, 3 dải, 99.99 kHz (chỉ vơi điện áp AC V).sai số cơ bản: ±0.1 % rdg. ±1 dgt.
  • Tụ điện: 1.000 μF tới 10.00 mF, 5 dải, sai số cơ bản: ±1.9 % rdg. ±5 dgt.
  • Kiểm tra điốt: Điện áp cực hở: 5.0 V nhỏ hơn, dòng điện đo 0.5 mA hoặc nhỏ hơn.
  • Chức năng khác: Chức năng lọc, giữ giá trị hiển thị, chức năng tự động giữ giá trị, max, min, trung bình. Tự động tiết kiệm nguồn, kết nối USB (tùy chọn).

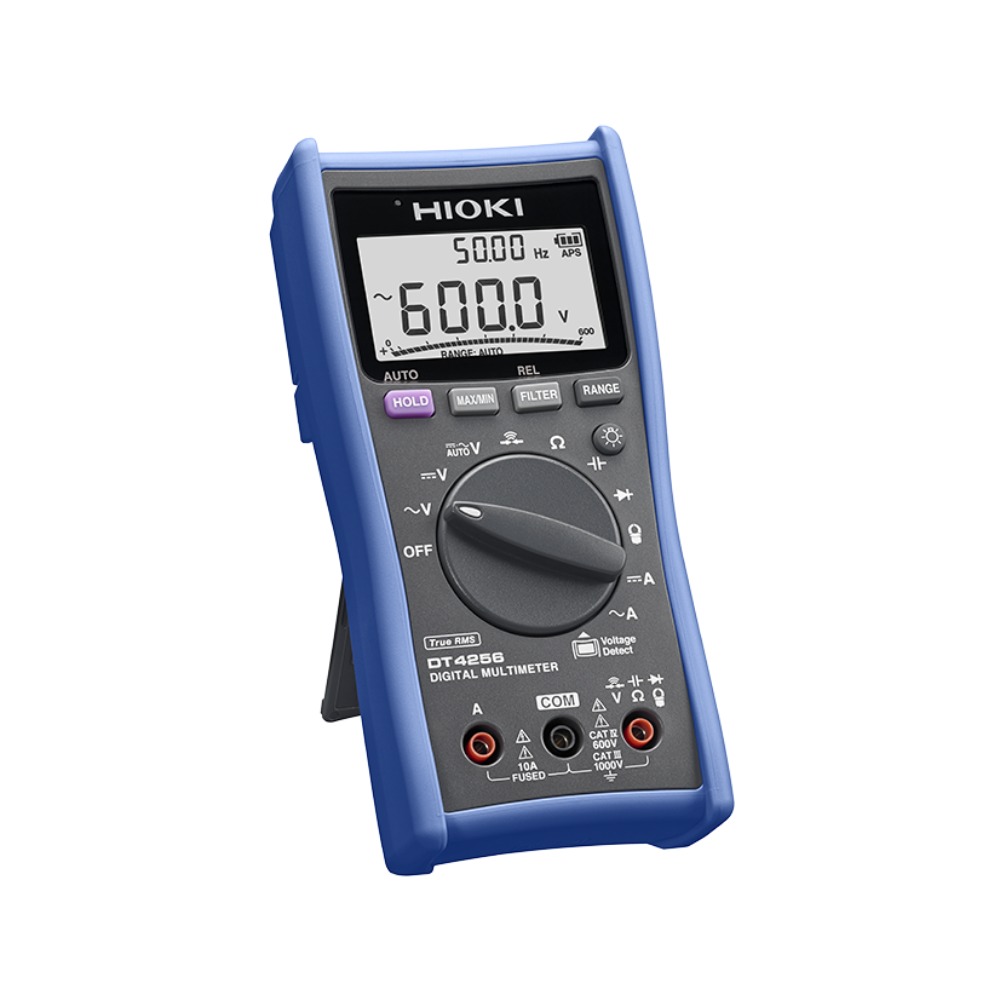

Đồng hồ vạn năng Hioki DT4256

DT4256 là đồng hồ vạn năng được lựa chọn nhiều để đo thông mạch. Thiết bị này có tích hợp còi báo và đèn LED đỏ.

Thêm vào đó, thiết bị tích hợp khả năng đo True RMS kết hợp với 11 phép đo thông số khác nhau. Giúp người dùng sử dụng thiết bị trong nhiều điều kiện môi trường..

Một số tính năng đo lường nổi bật khác của DT4256

  • Dải đo dòng điện AC: ACA (True RMS): 60.00 mA đến 10.00 A / ± 0,9% rdg. ± 3 dgt; ACA (sử dụng với kìm kẹp dòng) 40 đến 1k Hz: 10.00 A đến 1000 A
  • Dải đo dòng điện DC: 0.0mA – 10.00A
  • Dải điện áp AC: 6.000 V đến 1000 V, 4 dãy / ± 0,9% rdg. ± 3 dgt.
  • Dải điện áp DC: 600,0 mV đến 1000 V / ± 0,3% rdg. ± 3 dgt
  • Dải đo điện trở: 600,0 Ω đến 60.00 MΩ / ± 0,7% rdg; ± 3 dgt
  • Tần số: 99,99 Hz đến 99,99 kHz / ± 0,1% RDG. ± 1 DGT
  • Dò điện áp Hi: AC 40 V đến 600 V, Lo: AC 80 V đến 600 V
  • Điện dung: 1.000 μF đến 10.00 MF ± 1,9% RDG. ± 5 DGT
  • Kiểm tra điốt: Điện áp cực hở: ≤ 5.0 V, dòng điện đo: ≤ 0.5 mA
  • Chức năng khác: lọc nhiễu, hold, hiển thị giá trị trung bình, Max Min, m, tiết kiệm điện, giao tiếp USB (tùy chọn)
