Máy X-Ray Techvalley ARIRANG 160CT: Giải Pháp Tối Ưu Cho Kiểm Tra SMT và Linh Kiện Bán Dẫn

Đặc điểm, tính năng nổi bật của Máy X-Ray Techvalley ARIRANG 160CT

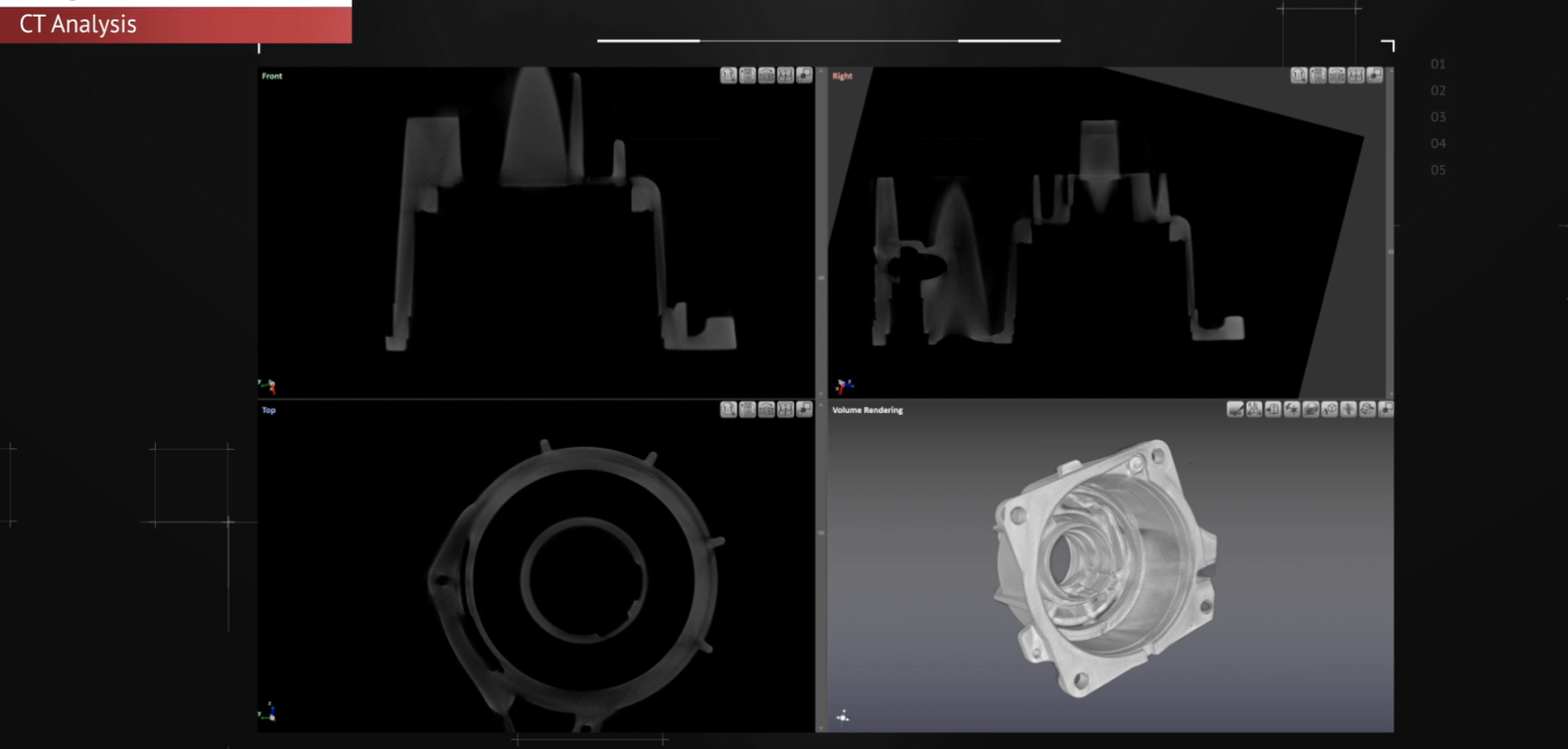

  • Ứng dụng CT 3D thông minh
  • Quét bằng một cú nhấp chuột để kiểm tra lại sau 90 giây

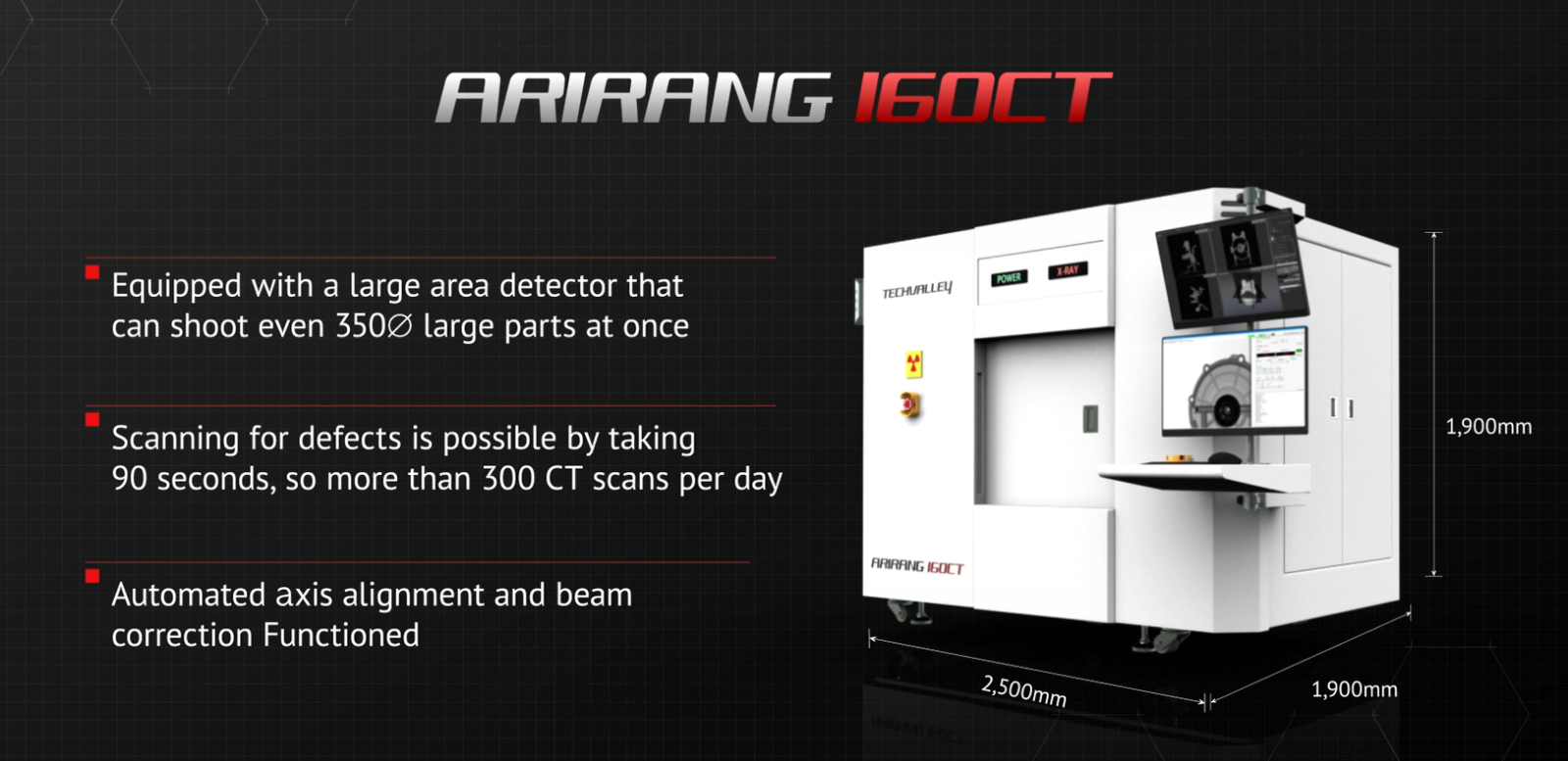

  • Được trang bị một máy dò diện tích lớn có thể bắn ngay cả những bộ phận lớn 350∅ cùng một lúc
  • Quét các khuyết tật có thể thực hiện trong 90 giây, do đó, hơn 300 lần quét CT mỗi ngày
  • Chức năng căn chỉnh trục tự động và hiệu chỉnh chùm tia

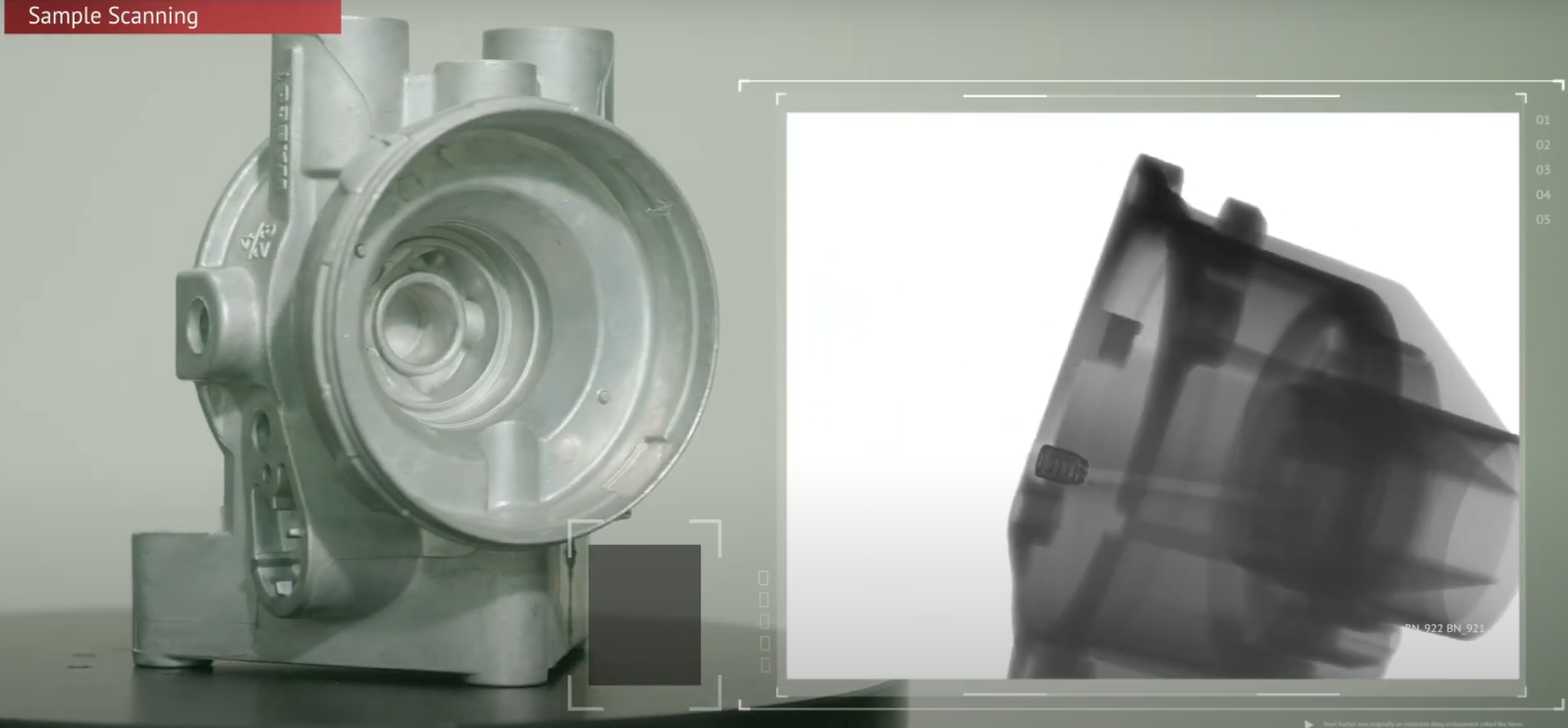

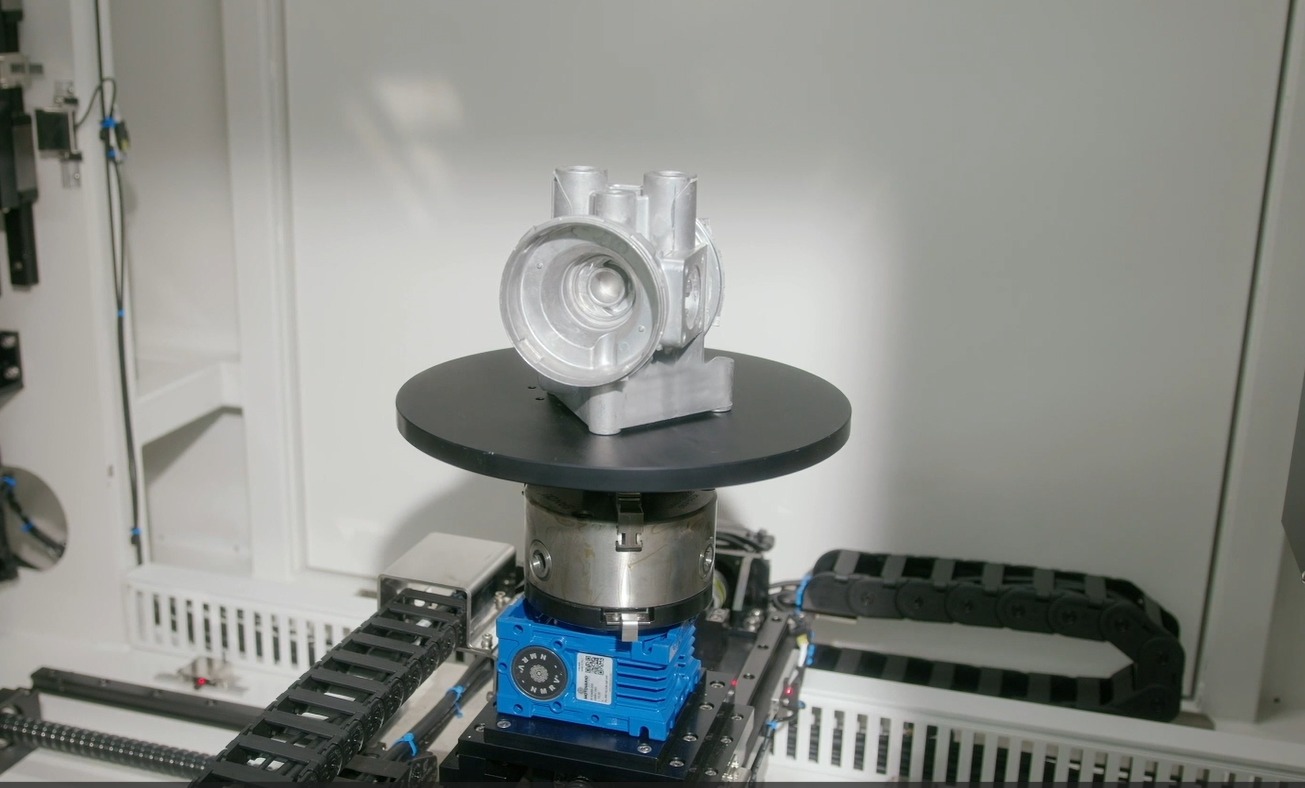

  • Ứng dụng kiếm tra cho sản phẩm đúc chết, ban ECU, ắc quy

Thông số kỹ thuật

Nguồn tia X

Kích thước tiêu điểm 160kV / 400W / 400㎛

Hệ thống phát hiện hình ảnh

Máy dò diện tích lớn 430㎜ X 430㎜

Khu vực quét

(2D) 600㎜ X 800㎜ (H)
(CT) 350㎜ X 600㎜ (H)

Thời gian quét

90 giây / FOV

Tiện ích

Nguồn: 220VAC

Kích thước & Trọng lượng

(W) 2.500㎜ X (D) 1.900㎜ X (H) 1.900㎜ / 3.000kg

Đặc Điểm Nổi Bật của Techvalley ARIRANG 160CT

1. Công Nghệ X-Ray Tiên Tiến

Máy X-Ray Techvalley ARIRANG 160CT sử dụng công nghệ X-Ray tiên tiến, cung cấp hình ảnh độ phân giải cao của các linh kiện và mối hàn bên trong các thiết bị điện tử mà không cần phá hủy chúng. Điều này đặc biệt hữu ích trong việc kiểm tra các lỗi như hàn lạnh, mối hàn không đầy đủ, và các khiếm khuyết tiềm ẩn khác mà mắt thường không thể thấy được.

2. Độ Phân Giải Cao và Khả Năng Phóng Đại

Với độ phân giải cao và khả năng phóng đại lên đến mức chi tiết nhỏ nhất, ARIRANG 160CT cho phép người dùng nhìn thấy rõ ràng các cấu trúc phức tạp bên trong các bảng mạch và linh kiện bán dẫn. Điều này đảm bảo rằng tất cả các khuyết tật dù nhỏ nhất cũng được phát hiện kịp thời.

3. Giao Diện Thân Thiện Với Người Dùng

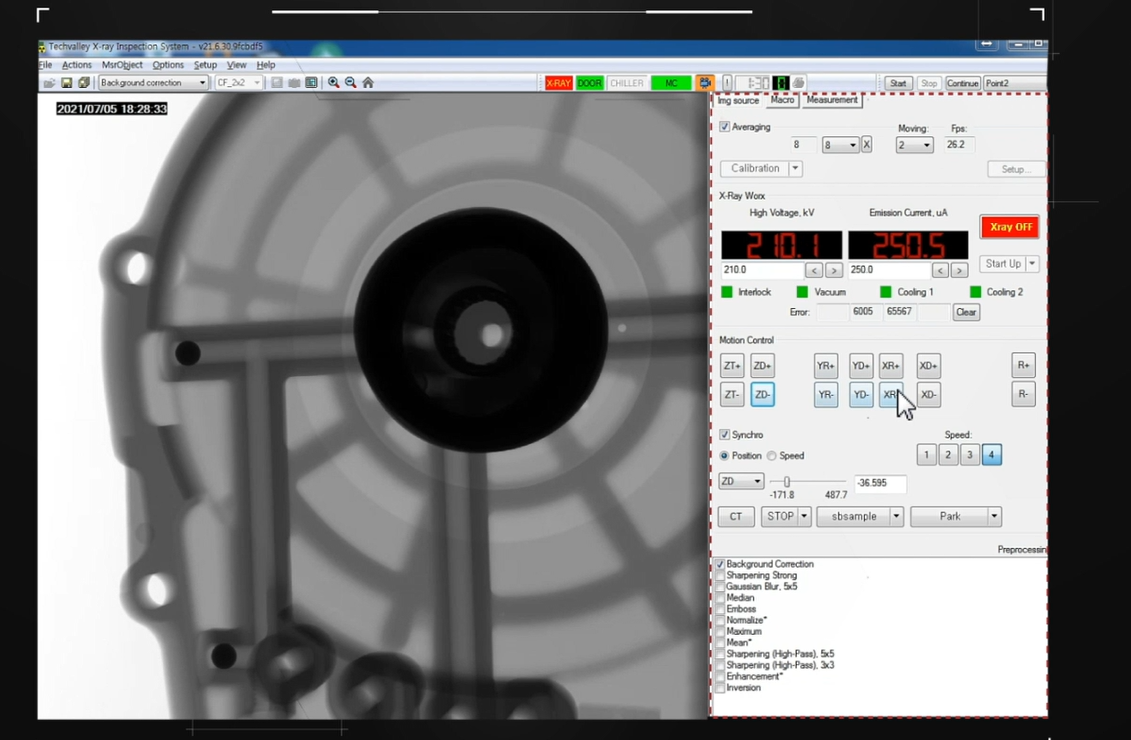

Máy được thiết kế với giao diện thân thiện và dễ sử dụng, giúp các kỹ sư và nhà nghiên cứu có thể thao tác và vận hành một cách hiệu quả. Hệ thống phần mềm đi kèm cung cấp các công cụ phân tích mạnh mẽ, cho phép xử lý và đánh giá hình ảnh nhanh chóng.

4. Độ Tin Cậy và Hiệu Suất Cao

Techvalley ARIRANG 160CT được chế tạo với các tiêu chuẩn chất lượng cao, đảm bảo độ bền và tin cậy trong quá trình sử dụng. Máy hoạt động ổn định, cung cấp kết quả kiểm tra chính xác và nhất quán, giúp giảm thiểu rủi ro trong quá trình sản xuất và phát triển sản phẩm.

Ứng Dụng Trong Kiểm Tra SMT, Linh Kiện Bán Dẫn và Lắp Ráp Bảng Mạch

Kiểm Tra SMT

Trong công nghệ SMT, các linh kiện được gắn trực tiếp lên bề mặt của PCB. Việc kiểm tra các mối hàn và linh kiện sau khi lắp ráp là vô cùng quan trọng để đảm bảo rằng không có lỗi xảy ra. Techvalley ARIRANG 160CT giúp phát hiện các lỗi này một cách hiệu quả, từ đó cải thiện chất lượng sản phẩm và giảm thiểu tỉ lệ hỏng hóc.

Kiểm Tra Linh Kiện Bán Dẫn

Các linh kiện bán dẫn như IC, transistor, và diode đòi hỏi mức độ kiểm tra cao để đảm bảo hoạt động đúng chức năng. Máy X-Ray ARIRANG 160CT cho phép kiểm tra chi tiết các cấu trúc bên trong của các linh kiện này, giúp phát hiện các khuyết tật như hư hỏng bên trong, đứt gãy hoặc lỗi kết nối.

Kiểm Tra Lắp Ráp Bảng Mạch

Quá trình lắp ráp PCB bao gồm nhiều bước phức tạp, và bất kỳ sai sót nào cũng có thể ảnh hưởng đến hiệu suất của sản phẩm cuối cùng. Sử dụng Techvalley ARIRANG 160CT, các kỹ sư có thể kiểm tra toàn bộ bảng mạch sau khi lắp ráp, đảm bảo rằng không có lỗi nào bị bỏ sót.

Kết Luận

Máy X-Ray Techvalley ARIRANG 160CT là giải pháp tối ưu cho việc kiểm tra và kiểm soát chất lượng trong lĩnh vực điện tử. Với công nghệ tiên tiến, độ phân giải cao, và khả năng phát hiện các lỗi chi tiết, nó giúp đảm bảo rằng các sản phẩm điện tử được sản xuất ra luôn đạt chất lượng cao nhất. Đối với các phòng thí nghiệm, nhà sản xuất linh kiện bán dẫn và các công ty lắp ráp bảng mạch, đầu tư vào Techvalley ARIRANG 160CT là một bước đi đúng đắn để nâng cao chất lượng và hiệu quả sản xuất.

Link video: https://www.youtube.com/watch?v=wBNfABMTRo8
