Kiểm tra tia X độ phân giải cao cho các ứng dụng sản xuất

Tăng khả năng thu nhỏ trong sản phẩm đòi hỏi các hệ thống kiểm tra có độ phân giải cao hơn. Thụy Sĩ dựa trên Tập đoàn Comet gần đây đã phát hành mô-đun X-quang đầu tiên kết hợp công nghệ MesoFocus và do đó đưa ra giải pháp cho chính xác thách thức này. Khách hàng của Hệ thống & Giải pháp X-quang VisiConsult cho cả hệ thống X-quang tiêu chuẩn và tùy chỉnh, là những người đầu tiên được hưởng lợi từ công nghệ mới.

Các chuyên gia NDT nhận thức rõ về lợi thế của các khái niệm hiện có về nguồn tia X: Mặc dù nguồn mở cung cấp độ phân giải tuyệt vời, nhưng nguồn MiniFocus kín dễ vận hành cho ứng dụng nội tuyến, có khả năng năng lượng cao và yêu cầu bảo trì ít hơn do thiết kế mạnh mẽ của chúng . Nhưng có những ứng dụng yêu cầu tất cả các thuộc tính này.

Nguồn MesoFocus giải quyết sự đánh đổi giữa độ phân giải cao và các yêu cầu của môi trường công nghiệp đòi hỏi khắt khe. Với tiêu điểm nhỏ, có thể thay đổi và 225 kV, nó cung cấp độ phân giải lên tới 20 lp/mm. Thuật ngữ MesoFocus có nghĩa là kích thước tiêu điểm nằm giữa MiniFocus thông thường và các ống mở.

Mô-đun MesoFocus dựa trên nền tảng máy phát điện áp cao iVario và cung cấp gần như tất cả các tính năng tương tự để tích hợp hệ thống. Công việc bảo trì duy nhất cần thiết là tra dầu mỡ định kỳ cho cáp cao thế 6 hoặc 12 tháng một lần, tùy thuộc vào điều kiện vận hành. Đây là một lợi ích vượt trội so với yêu cầu bảo trì thường xuyên và phụ tùng thay thế của ống MicroFocus có độ phân giải cao và dẫn đến chi phí vận hành thấp hơn đáng kể.

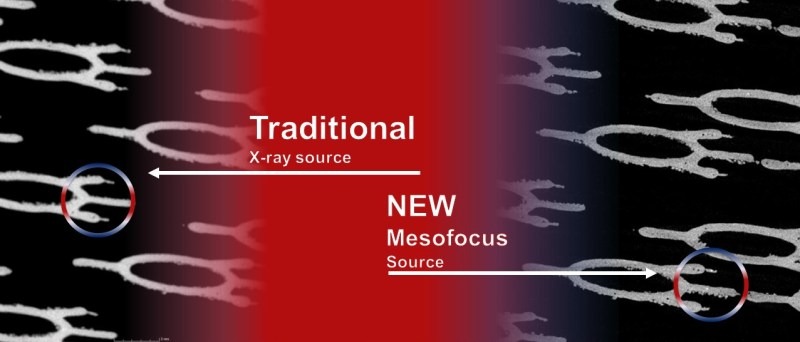

Veronika Szczepkowska, kỹ sư ứng dụng tại VisiConsult và là một trong những người đầu tiên có thể kiểm tra mã nguồn bị thuyết phục: “Thông thường, cần rất nhiều nỗ lực để đạt được bản chụp CT chất lượng cao. Tôi rất ngạc nhiên về tính dễ vận hành và tiết kiệm thời gian của hệ thống MesoFocus!”Hình ảnh trên cho thấy một phần của phần làm mát được sản xuất bằng phụ gia đã được nhóm ứng dụng quét trên hệ thống VisiConsult XRH222 CT. Quá trình quét bên trái được thực hiện bằng ống tia X truyền thống, trong khi quá trình quét bên phải được thực hiện bằng nguồn MesoFocus. Nó hiển thị rõ ràng độ phân giải cao hơn và khả năng phát hiện lỗi trong thời gian quét ít hơn.

Ulrich Brand, Giám đốc Kinh doanh tại VisiConsult cho khu vực DACH, nhận thấy rất nhiều giá trị cho người dùng cuối của VisiConsult: “Giờ đây, khách hàng của chúng tôi có thể mang hiệu suất phòng thí nghiệm đến cơ sở sản xuất của họ. Ngoài ra, chúng tôi cũng có những người quản lý phòng thí nghiệm yêu cầu MesoFocus vì họ muốn tăng tốc độ quét và quy trình trong phòng thí nghiệm của mình.”

Các tính năng sau đạt được với khái niệm tiêu điểm ba mới lạ:

Kích thước tiêu điểm có thể lựa chọn 50, 130 và 200 µm

Công suất ống không đổi từ 25% mức tối đa. kV

Độ phân giải đồng nhất trong toàn bộ trường bức xạ trong suốt góc mục tiêu 20°
