Hệ thống X-quang giàn kiểm tra các bộ phận hàng không vũ trụ lớn

Việc kiểm tra bằng tia X đối với các bộ phận nặng, lớn hoặc có hình dạng kỳ lạ đòi hỏi một hệ thống linh hoạt và có khả năng mở rộng. Giàn XRH từ VisiConsult là một giải pháp chìa khóa trao tay gắn trên cao với bảy trục chuyển động có thể lập trình. Lên đến 450kV và nhiều lựa chọn máy dò làm cho hệ thống này trở thành câu trả lời cho nhiều nhiệm vụ kiểm tra khác nhau.

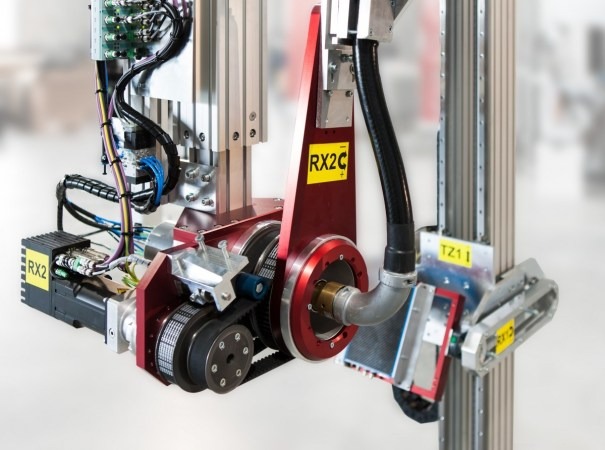

Bảy trục được điều khiển độc lập cho phép XRHGantry đáp ứng ngay cả những yêu cầu kiểm tra tiên tiến nhất. Đặc biệt là tính năng nghiêng, giúp đạt được chế độ xem hình elip của các mối hàn thành đôi và trục phóng đại cực lớn, cho phép phóng to động vào một vùng quan tâm. Được công nhận thông qua NADCAP, hệ thống đã có nhiều cài đặt trong lĩnh vực hàng không vũ trụ.

Thông qua các động cơ cực kỳ chính xác, các quy trình kiểm tra thông thường có thể được tự động hóa theo trình tự. Chuyển động kết hợp đảm bảo rằng ống tia X và máy dò luôn vuông góc để tránh biến dạng. Các bộ phận nặng có thể được di chuyển trong phòng kiểm tra trên đường ray, xe nâng hoặc xe nâng. Kích thước của XRH Gantry có thể được sửa đổi để phù hợp với phòng kiểm tra hiện có hoặc hệ thống có thể được phân phối trong một tủ tia X hoàn chỉnh.

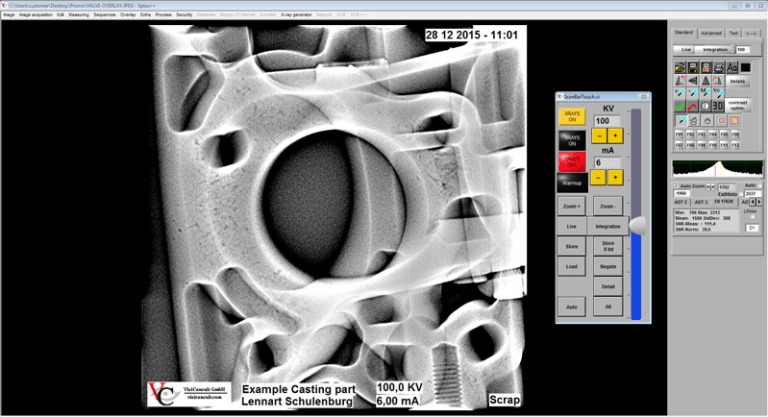

Cốt lõi của hệ thống là phần mềm Xplus nâng cao hình ảnh được phát triển nội bộ, thiết lập các tiêu chuẩn công nghiệp mới. Sự phát triển không ngừng và 25 năm kinh nghiệm kết hợp với sự linh hoạt tối đa đối với các yêu cầu quy trình đặc biệt. Các tính năng nâng cao bao gồm công cụ lớp phủ, trình tạo macro, trình tạo bộ lọc, nâng cao hình ảnh trực tiếp, bộ công cụ báo cáo, công cụ đo lường và tích hợp DICONDE. Tất cả các tiêu chuẩn công nghiệp quốc tế phổ biến bao gồm ASTM, NADCAP, EN đều được đáp ứng nguyên bản.

Mô-đun kiểm tra 3D tinh vi cho phép tái tạo Chụp cắt lớp vi tính (CT). Các kiểm tra được thực hiện điển hình là phân tích độ xốp và tính năng bộ phận so sánh danh nghĩa thực tế. Trong trường hợp kiểm tra nội tuyến khối lượng lớn, mô-đun Tự động nhận dạng lỗi (ADR) sẽ phát hiện lỗi mà không cần sự tương tác của con người. ADR được phát triển nội bộ có thể thực hiện kiểm tra tính đầy đủ, nhiệm vụ đo lường, phân tích mật độ, v.v. Để cải thiện hoạt động, phần mềm hoàn toàn có thể điều khiển được thông qua giao diện cảm ứng với các cấp độ người dùng khác nhau. Sử dụng trạm ngoại tuyến, người vận hành hệ thống có thể xem các lỗi mà không làm gián đoạn quy trình nội tuyến.

Giàn XRH đã được lắp đặt tại Kongsberg Defense Systems, nhà cung cấp hàng không vũ trụ cao cấp của Na Uy, để thực hiện kiểm soát chất lượng tuân thủ trên các bộ phận composite cho Lockheed Martin. Hệ thống giàn đã được thiết kế đặc biệt cho các cấu trúc hàng không lớn như cánh nhỏ, tổ ong và bánh lái hoặc các cấu trúc phức tạp bao gồm các ống hàn bằng titan. Giàn XRH cho phép các nhà sản xuất chuyển đổi từ phim tương tự sang máy dò kỹ thuật số để tăng hiệu quả và giảm chi phí.
