Hệ thống Mobile Duplex Cobot CT mang đến sự linh hoạt trong kiểm tra

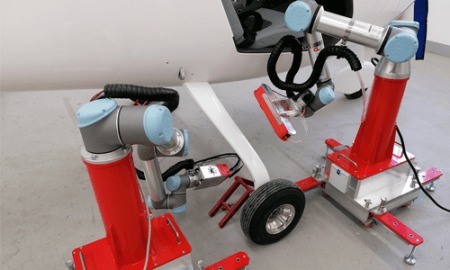

Hệ thống hình ảnh rô bốt của Radalytica RadalyX là một hệ thống hình ảnh tia X kết hợp các máy dò hình ảnh tia X đếm hạt đơn lẻ để tạo ra hình ảnh chất lượng cao với tính linh hoạt của rô bốt cộng tác. Các bộ phận chính của máy quét là hai cánh tay robot, mỗi cánh tay có sáu trục. Cánh tay robot đầu tiên giữ ống tia X, cánh tay thứ hai giữ máy dò hình ảnh. Cặp ống tia X/đầu dò có thể di chuyển và xoay tự do xung quanh mẫu bộ phận với các rô-bốt di chuyển đồng bộ sao cho vị trí tương hỗ của ống tia X và đầu dò vẫn giữ nguyên trong mọi trường hợp.

Không giống như các thiết bị thông thường, việc tích hợp các công nghệ hình ảnh trên cánh tay rô-bốt sáu trục giúp hình ảnh có khả năng linh hoạt cao về kích thước hoặc hình dạng của mẫu kiểm tra. Hệ thống có thể kiểm tra các vật liệu composite tiên tiến có độ cong phức tạp bằng cách sử dụng đầu dò siêu âm và/hoặc tia X.

Nhiều phép kiểm tra không phá hủy sản phẩm trước đây là không thể tưởng tượng được, do không thể đạt được yêu cầu tuân thủ khoảng cách quy định tiêu chuẩn của nguồn tia X, máy dò và mẫu kiểm tra nhất định cùng với góc quét cho các hình dạng phức tạp hơn. RadalyX vượt qua những trở ngại này và nhờ hệ thống hình ảnh robot 2D và 3D (Chụp cắt lớp điện toán, CT), cho phép kiểm tra tự động ngay cả đối với các sản phẩm có hình dạng lớn và phức tạp. Rô-bốt song công mang lại mức độ linh hoạt cao trong việc theo dõi độ cong phức tạp ở cả hai mặt của đối tượng được kiểm tra, trái ngược với các hệ thống chụp ảnh tia X thông thường, nơi cả ống tia X và máy dò đều cố định hoặc chỉ có một phạm vi hạn chế của chuyển động. Các robot cho phép quét mẫu bằng cách sử dụng tia X từ một góc nhìn khác để xác định vị trí các khuyết tật dễ dàng và nhanh chóng hơn.Một trong những ưu điểm chính là hệ thống có thể di động và có thể di chuyển đến đối tượng cần kiểm tra. Điều này hoàn toàn trái ngược với các hệ thống CT công nghiệp phổ biến mà mẫu phải nằm gọn bên trong.

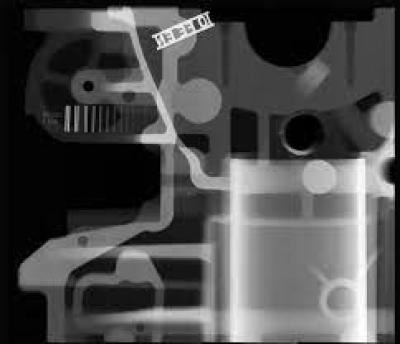

Công nghệ hình ảnh độc đáo 'RadalyX' cung cấp một nền tảng hiệu suất cao có thể kết hợp một số kỹ thuật hình ảnh, chẳng hạn như chụp X-quang, chụp cắt lớp vi tính và siêu âm, cấu hình bề mặt. Thế hệ máy dò hình ảnh tia X mới cung cấp chất lượng hình ảnh chưa từng có với độ phân giải không gian lên đến mức vi mô trong cả hình ảnh 2D và 3D.

So với các công nghệ hình ảnh tia X phổ biến, chẳng hạn như phim hoặc màn hình phẳng, Radalytica sử dụng máy dò tia X thế hệ mới của Advacam, được đặc trưng bởi độ phân giải cao, phạm vi cấp độ xám gần như không giới hạn và độ nhạy cao. Ưu điểm của việc sử dụng các máy dò tiên tiến này là do độ nhạy của chúng, chúng tiết kiệm được một nửa năng lượng của tia X so với các công nghệ hiện có. Điều này ngụ ý độ phân giải hình ảnh cao hơn, nhưng cũng yêu cầu thấp hơn về che chắn chống rò rỉ tia X.
