Hệ thống kiểm tra CT X-quang khối lượng lớn linh hoạt được giới thiệu

Bộ phận Kinh doanh Đo lường Công nghiệp của Tập đoàn Nikon đã giới thiệu sản phẩm đầu tiên trong loạt hệ thống Chụp cắt lớp Điện toán X-quang (CT) hiệu suất cao mang lại mức độ chính xác, độ phân giải và tốc độ quét nâng cao. Khối lượng lớn VOXLS 40 C 450 có thể kiểm tra các vật phẩm có kích thước và mật độ khác nhau, bên trong và bên ngoài, cho phép nó thực hiện các nhiệm vụ gần như vô hạn trong ngành, văn phòng kiểm tra và học viện. Cho dù đó là mô-đun pin lithium-ion hay các tế bào chứa trong đó, một bộ phận ô tô hoặc hàng không vũ trụ được sản xuất theo công nghệ đắp dần hay các bộ phận khung gầm bằng sợi carbon cho xe đua Công thức 1, tất cả đều sẽ được hưởng lợi từ việc kiểm tra không phá hủy trong hệ thống mới.

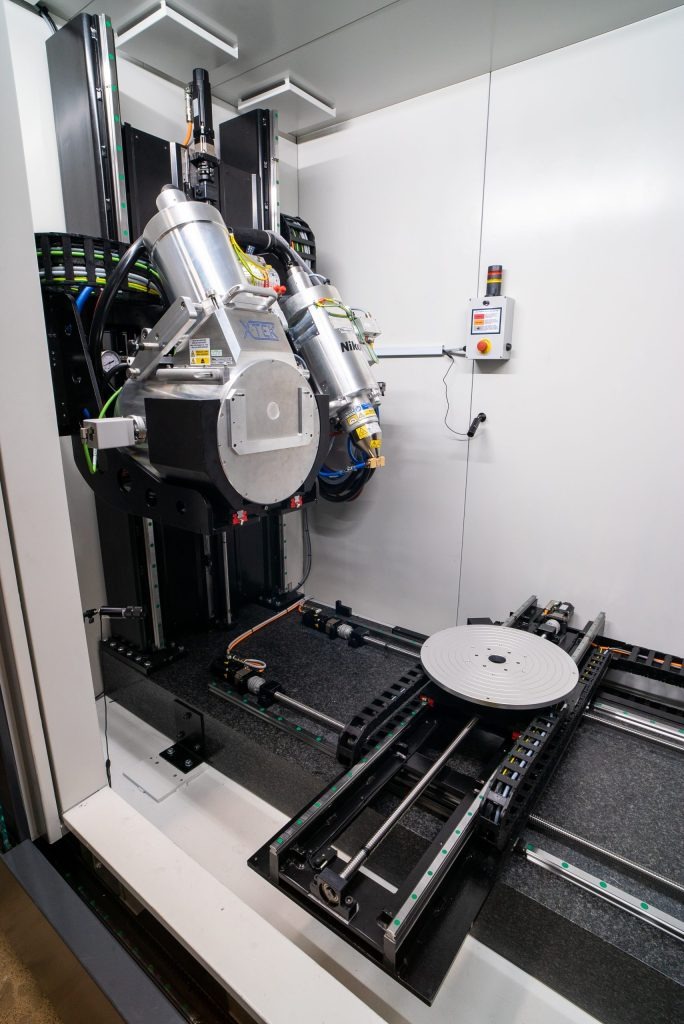

VOXLS 40 C 450 bao gồm một tủ nguyên khối chứa một bộ thao tác dựa trên đá granit, cấp độ đo lường kết hợp với các tháp thép cứng và nó kết hợp các động cơ và bộ mã hóa có độ chính xác cao. Cấu trúc kết quả cung cấp độ ổn định cơ học và nhiệt vượt trội, dẫn đến việc định vị bộ điều khiển chính xác hơn và do đó tạo ra dữ liệu đo lường có độ chính xác cao, có thể lặp lại trong toàn bộ khối lượng quét. Bề ngoài của thiết bị đã được thiết kế lại toàn diện để có kiểu dáng đẹp, hiện đại, có thể nhận ra ngay là sản phẩm của Nikon, phù hợp để sử dụng trong môi trường kiểm tra tiên tiến. Giao diện màn hình cảm ứng trực quan cho phép cấu hình hệ thống dễ dàng để thực hiện nhiều ứng dụng kiểm soát chất lượng.

Duel Nguồn X-quang Microfocus

Để cung cấp cho người dùng sự linh hoạt trong việc kiểm tra nhiều loại linh kiện khác nhau, hệ thống này chứa hai nguồn tia X vi tiêu điểm do Nikon sản xuất và độc quyền của nhà sản xuất này. Một nguồn được đánh giá ở mức 450 kV để xuyên qua các bộ phận lớn hoặc dày đặc, trong khi nguồn kia là 225 kV để kiểm tra các bộ phận nhỏ hơn hoặc những bộ phận có mật độ thấp hơn. Cả hai nguồn đều được trang bị công nghệ mục tiêu xoay độc đáo của Nikon, cung cấp độ phân giải cực cao với sức mạnh hàng đầu trong ngành để cho phép xác định ngay cả những khuyết tật nhỏ nhất bên trong vật thể một cách nhanh chóng và dễ dàng. Các chế độ thu nhận CT mở rộng của Nikon, bao gồm CT xoắn ốc X.Tend, Offset.CT, Quét bảng và Half.Turn CT, đều tương thích với VOXLS 40 C 450, giúp tăng khối lượng đo, độ phân giải và chất lượng hình ảnh.

Tiến sĩ Andrew Mathers, Giám đốc sản phẩm chụp X-quang và CT của Nikon cho biết: “ Dựa trên các tính năng và công nghệ đã được chứng minh, VOXLS 40 C 450 là một giải pháp lấy nét vi mô, linh hoạt đặc biệt đã được giới thiệu để đáp ứng xu hướng thị trường và phản hồi từ người dùng trong thời gian qua. vài năm.”

Phong bì quét đa năng lớn

Cả các mặt hàng lớn và nhỏ ở bất kỳ mức độ phức tạp nào đều có thể được kiểm tra. Ở một đầu của thang đo, vỏ bọc có thể chứa các cụm có đường kính lên tới 1.275 mm x cao 1.800 mm và đường bao quét là lớn nhất trong bất kỳ tủ một mảnh nào trên thị trường với đường kính 800 mm x cao 1.415 mm. Tuy nhiên, tính linh hoạt của hệ thống có nghĩa là nó cũng phù hợp với việc kiểm tra các bộ phận nhỏ ở độ phân giải cao, làm cho thiết bị trở thành nguồn tài nguyên đa mục đích thực sự cho R&D, phân tích lỗi, kiểm tra vật phẩm đầu tiên và kiểm soát chất lượng.

Nó cũng có khả năng kiểm tra hàng loạt thông lượng cao trên sàn cửa hàng, một phần là do các cửa an toàn bức xạ cơ giới đã được thiết kế để mở hoặc đóng trong vòng sáu giây. Khi được kết hợp với việc tích hợp bộ nạp rô bốt và Giao diện OPC UA của Nikon Automation , hệ thống này sẵn sàng tự động hóa để kiểm tra vòng kín ở tốc độ cao trong môi trường dây chuyền sản xuất Chất lượng 4.0.

Công thái học của thiết bị làm cho nó đặc biệt dễ cài đặt và vận hành. Các cửa bên ngoài bằng kính chia đôi, có khóa liên động của người thao tác đã được tích hợp để mang lại cho người vận hành khả năng quan sát vô song vào vỏ bọc để định vị chính xác và chắc chắn đối tượng quét, giảm thiểu rủi ro va chạm với các nguồn và máy dò tia X. Bốn máy quay video bên trong tiếp tục cung cấp tầm nhìn tuyệt vời khi các cửa an toàn bức xạ đóng lại.

Mảng điốt tuyến tính cong tùy chọn

Hệ thống không chỉ có các nguồn tia X kép mà còn có tùy chọn có hai loại máy dò, một lựa chọn máy dò bảng phẳng, hàng đầu trong ngành với dịch chuyển ngang cũng như CLDA (mảng đi-ốt tuyến tính cong) độc đáo của Nikon . Cái trước tạo ra hình ảnh siêu rõ nét cho 3D CT hoặc chụp X quang kỹ thuật số 2D, trong khi bộ dò dòng thứ hai lý tưởng cho 2D CT và hiệu chỉnh phân tán của vật liệu mật độ cao.

Nikon nhấn mạnh rằng VOXLS 40 C 450 chỉ là thiết bị đầu tiên trong thế hệ tiếp theo của hệ thống X-quang CT có cấu trúc tương tự, nổi bật với tủ một mảnh, cùng khái niệm bộ điều khiển cấp độ đo lường, nguồn tia X vi điểm độc đáo của Nikon và công nghệ mua lại CT rộng rãi. Các mô hình sắp tới sẽ mở rộng phạm vi hơn nữa để cung cấp cho người dùng nhiều tùy chọn hơn, không chỉ đáp ứng các yêu cầu kỹ thuật và kinh doanh trước mắt của họ mà còn giúp họ xác định các cơ hội mới và nâng cao hiệu quả hoạt động.

Tiến sĩ Mathers kết luận: “Sản phẩm mới nhất của chúng tôi, VOXLS 40 C 450 rất linh hoạt, mang lại khối lượng quét, độ phân giải và tốc độ vượt trội cho các ứng dụng kiểm tra của bạn, với chất lượng hình ảnh tuyệt vời và khả năng lặp lại kết quả. Tất cả những điều này và hơn thế nữa được gói gọn trong vỏ bọc được thiết kế công thái học và mang tính biểu tượng tuyệt đẹp, hoàn thiện hệ thống thế hệ tiếp theo đầu tiên của Nikon vượt trội trong mọi môi trường, từ phòng thí nghiệm R&D đến khu vực sản xuất.”
