Giải thích cấp độ đo lường CAT trên các thiết bị đo

Cấp độ đo lường CAT là gì?

CAT là viết tắt của “Category” – Đây là một thuật ngữ để chỉ cấp độ hay các nhóm của đo lường điện hiện nay. CAT trong đo lường điện có thể hiểu đơn giản là các cấp bảo vệ cho người dùng. Đồng thời, CAT dùng để chỉ khả năng hạn chế điện áp, đảm bảo ngăn chặn các sự cố như quá tải, chập điện trong quá trình sử dụng.

CAT được viện tiêu chuẩn quốc gia Hoa Kỳ (ANSI), hiệp hội tiêu chuẩn Canada (CSA) và hội đồng kỹ thuật điện quốc tế (IEC) đã thống nhất đưa ra các tiêu chuẩn nghiêm ngặt với nhiều cấp độ đối với những thiết bị đo và kiểm tra điện. Các tiêu chuẩn cấp độ của CAT được tính theo những trị số có trước như điện trở, điện cảm, điện dung mẫu…

Vai trò của cấp độ đo lường CAT

Hiện nay, cấp đo lường CAT đóng vai trò hết sức quan trọng trong lĩnh vực điện, công nghệ kỹ thuật điện và điện tử. CAT ra đời nhằm mang  tới sự bảo vệ tốt nhất cho người sử dụng trong công tác đo lường. Bởi rước đây, trong quá trình sử dụng điện không có sự kiểm soát, có khá nhiều sự cố, rủi ro lớn đã gây nguy hiểm, thậm chí ảnh hưởng tới tính mạng người sử dụng.

Hai tác dụng chính mà cấp đo lường CAT mang lại chính là bảo vệ an toàn người dùng và bảo vệ các thiết bị đo khỏi sự cố hỏng hóc. Do vậy, CAT được đưa vào làm tiêu chí đánh giá chất lượng cho các thiết bị đo điện ngày nay.

Cấp độ đo lường CAT có những loại nào?

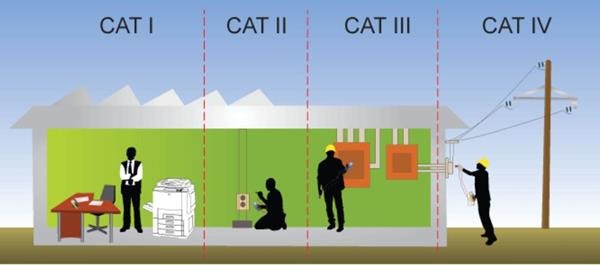

Cấp đo lường CAT được chia thành 4 nhóm chính, bao gồm:

Cấp độ đo lường CAT I

Cấp độ đo lường CAT I gồm những mạch điện tử được bảo vệ cẩn thận. Khi đo điện áp có sử dụng CAT I, các mạch thứ cấp sẽ được bảo vệ một cách chắc chắn. Mức điện áp phù hợp CAT I tương ứng với các đường truyền tín hiệu, các thiết bị đặc biệt… được cung cấp bởi nguồn điện áp thấp theo quy định.

Cấp độ đo lường CAT II

Cấp bảo vệ CAT II cho phép được thực hiện đo lường trên những thiết bị cầm tay, các module hay thiết bị gia dụng… Tuy nhiên, mức điện áp của những thiết bị đo này không được vượt quá 2500V. Ví dụ, đồng hồ vạn năng có tiêu chuẩn CAT II 300V sẽ đo được những thiết bị điện có mức điện áp <300V.

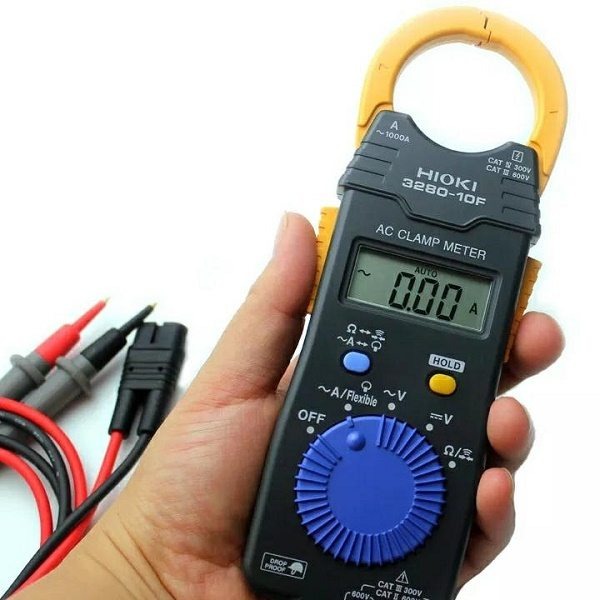

Một số sản phẩm có cấp đo lường CAT II như: ampe kìm Hioki 3280-10F, 3288-20..

CAT III

Cấp III chuyên áp dụng để đo các đường dây phân phối của hệ thống phụ tải. Mức điện áp cấp này gồm các mạch 480V hoặc 600V. Chẳng hạn như mạch điện 3 pha, trung tâm cung cấp điện, phụ tải nhỏ và tủ phân phối.

Cấp độ CAT III này chủ yếu là các phụ tải lớn. Các phụ tải này có thể tạo ra các xung quá áp chỉ trong thời gian ngắn.

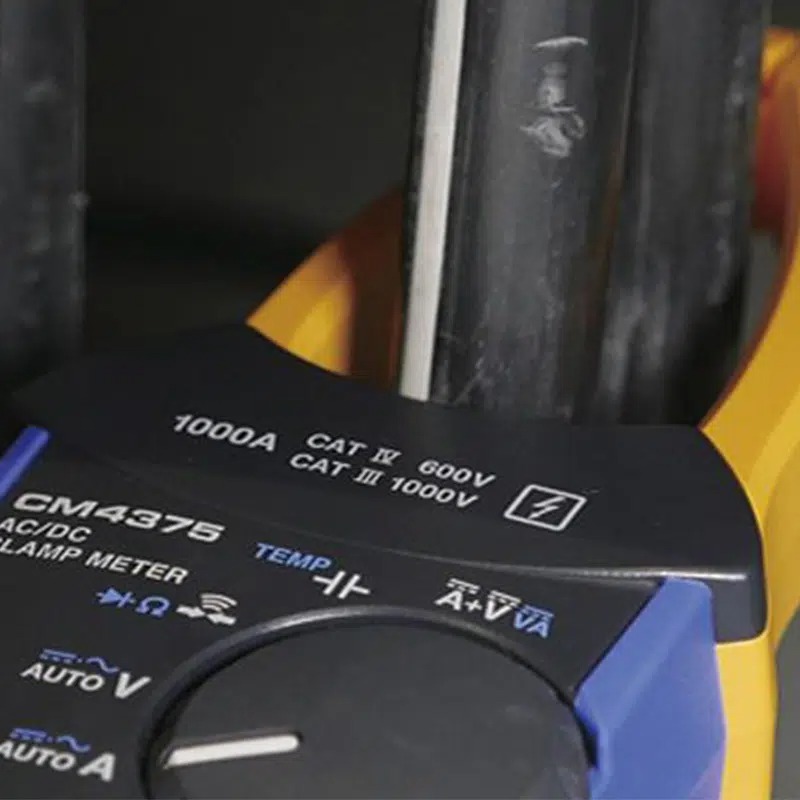

Một số sản phẩm có cấp đo lường CAT III như Hioki DT4256, CM3281, CM4375

CAT IV

Cấp CAT IV chính là cấp độ cao nhất trong tất cả các cấp đo đường CAT. CAT IV là những thiết bị đo được các điện áp ở đầu nguồn. 1 số thiết bị đo điện của Hioki đạt chuẩn CAT IV như; Hioki CM4142, Hioki CM4002.

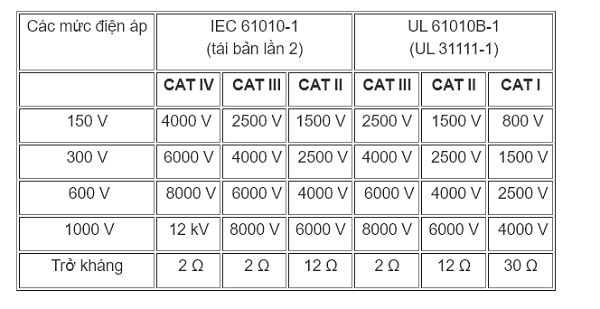

Bảng thông số về mạch điện của từng cấp độ đo lường CAT
