Bản phát hành phần mềm đồ họa khối mới bổ sung các mẫu đo lường thích ứng

Volume Graphics đã giới thiệu phiên bản mới nhất 2022.1 của phần mềm VGSTUDIO MAX. Bản phát hành mới nhất cung cấp một số tính năng cải tiến mới, đặc biệt tập trung vào phép đo các bộ phận được in 3D và đúc phun thường có hiện tượng biến dạng. Các tính năng phần mềm mới nhất bao gồm:

Mẫu đo lường thích ứng theo hình dạng

Người dùng có thể tiết kiệm 50% thời gian trở lên với các mẫu đo lường thích ứng theo hình dạng của các bộ phận bị biến dạng. Với các mẫu đo lường thích ứng, kế hoạch đo lường được tạo bằng cách sử dụng dữ liệu CAD danh nghĩa hoặc được nhập qua PMI có thể dễ dàng áp dụng cho cả những bộ phận bị biến dạng mạnh. Các điểm đo được đặt ở những vị trí tối ưu trên chi tiết thực tế và hoàn toàn tuân theo hình dạng méo mó.

Chebyshev Fit Tùy chọn cho các yếu tố hình học điểm, đường và hình xuyến và các yếu tố kết hợp

Giao diện người dùng cho các phần tử hình học và các phần tử kết hợp đã được làm phong phú thêm bằng một số phương pháp để kết hợp thông tin của các phần tử hình học, chẳng hạn như các phương pháp khớp Chebyshev cho các phần tử điểm, đường và hình xuyến, cũng như các kết hợp có thể. Loại phần tử và phương pháp điều chỉnh hiện là các điều khiển riêng biệt, giúp sử dụng trực quan hơn.

Phát hiện tích lũy vật liệu tối đa

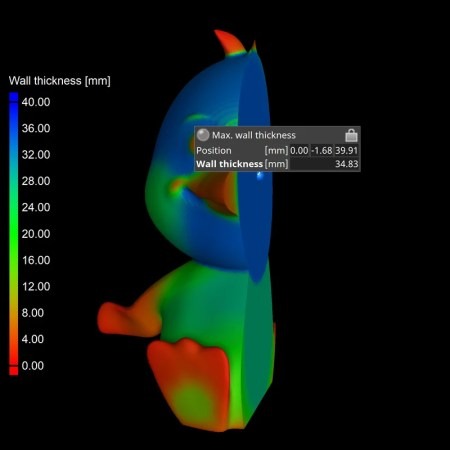

Tìm khu vực tích tụ vật liệu cao nhất trong một bộ phận bằng tính toán độ dày thành dựa trên hình cầu. Trong các quy trình đúc và in 3D, nguyên nhân chính gây ra cong vênh là thời gian hồi chiêu không đồng đều, có thể dẫn đến biến dạng nghiêm trọng. Tìm tài liệu dư thừa có thể giúp bạn xác định các vấn đề về trang web này.

Sử dụng ROI làm ranh giới để phân tích độ dày của tường dựa trên hình cầu

Sử dụng ROI làm ranh giới bề mặt để phân tích độ dày thành, giờ đây người dùng có thể quyết định liệu kết quả phân tích độ dày thành dựa trên hình cầu có nên xem xét toàn bộ vật liệu thực tế của bộ phận hay không, điều này có thể dẫn đến một giá trị lớn rất gần với Ranh giới ROI hoặc liệu phép tính có nên dừng ở đó hay không, điều này sẽ dẫn đến giá trị nhỏ hơn khi một bề mặt ảo được giới thiệu.

Khu vực khóa trong quá trình bù lưới

Giờ đây, người dùng có thể khóa các khu vực cụ thể, ngăn không cho chúng thay đổi trong quá trình bù lưới. Các khu vực đã gần hoàn hảo hoặc không được thay đổi hình dạng do hạn chế sản xuất, chẳng hạn như tấm đế trong sản xuất bồi đắp, có thể buộc phải giữ nguyên. Sau đó, phần mềm sẽ chỉ bù ROI đã xác định trong khi vẫn giữ nguyên âm lượng xung quanh.

Tính toán điểm kiểm soát thống nhất nhanh hơn

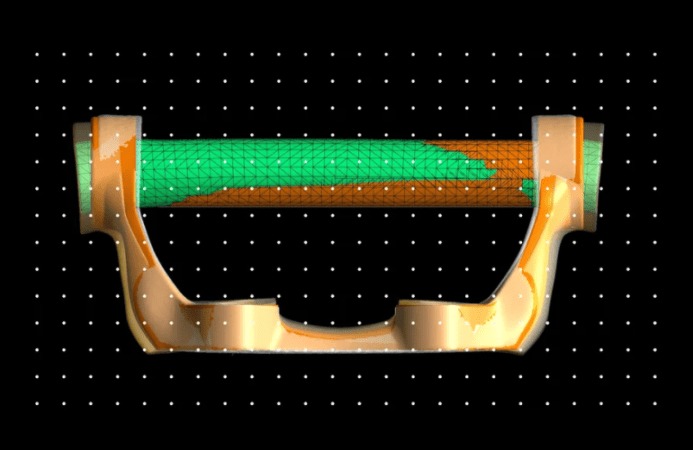

Một phương pháp tính toán điểm kiểm soát thống nhất được tối ưu hóa và nhanh hơn nhiều cho phép bạn xử lý số lượng lớn hơn các điểm kiểm soát với hiệu suất bù lưới được cải thiện. Điều này có nghĩa là có thể bù các phần rất phức tạp, chẳng hạn như cấu trúc mạng cần nhiều điểm điều khiển và các phần cần bù với độ chi tiết cao và nhiều thay đổi cục bộ.

Bảng so sánh kết quả đo tọa độ

Đo nhiều phần theo cùng một cách và so sánh kết quả của chúng. Tính năng mới này cho phép so sánh trực quan các kết quả tương tự chỉ trong nháy mắt và loại bỏ nhu cầu sử dụng các công cụ bên ngoài để tạo bảng so sánh.
