Kiểm Tra Lỗi XRAY OFF SIGNAL Trên Máy X-ray SEC X-eye 5100F Tại Anam Electronics

1. Hiện Trạng Lỗi Của Máy X-eye 5100F

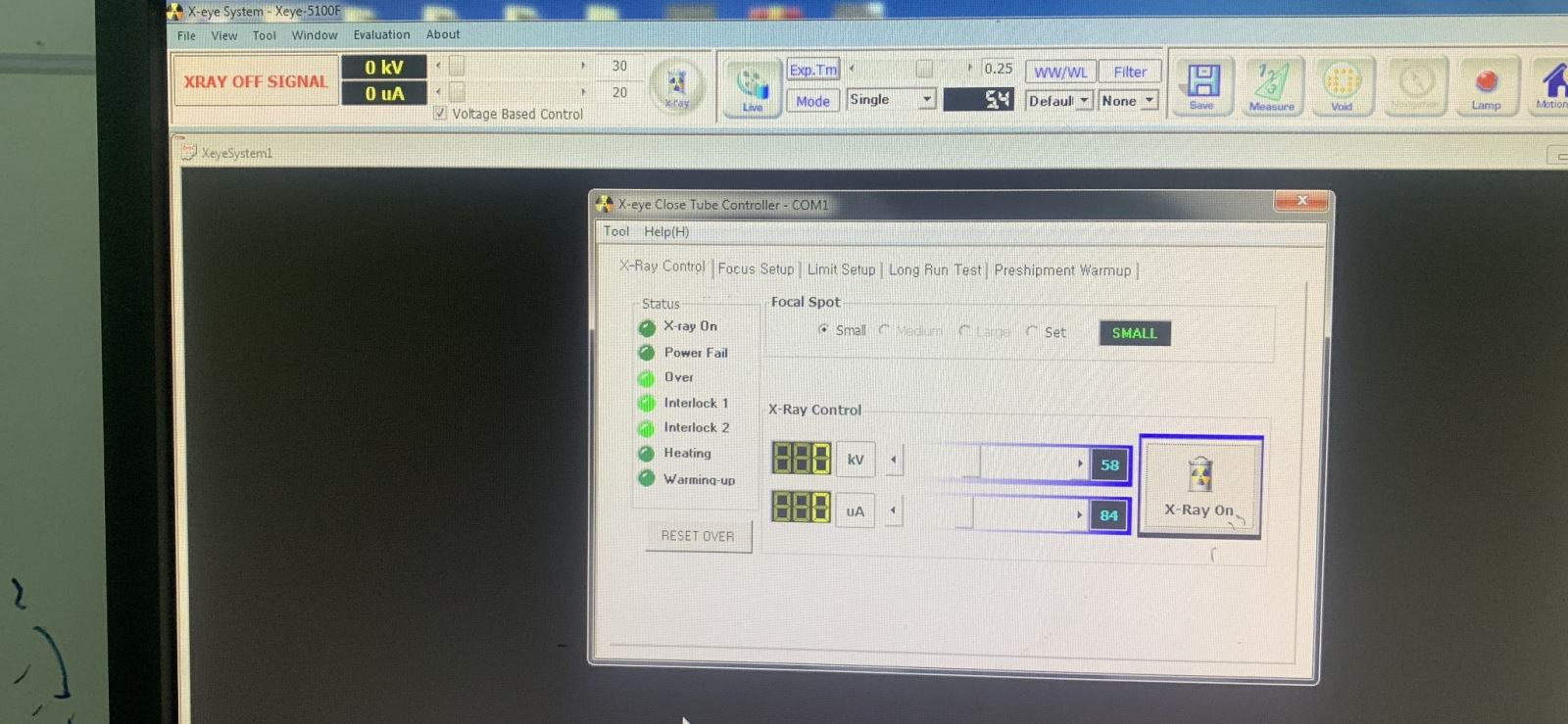

Phần mềm hiện thông báo: XRAY OFF SIGNAL

2. Phương Pháp Kiểm Tra

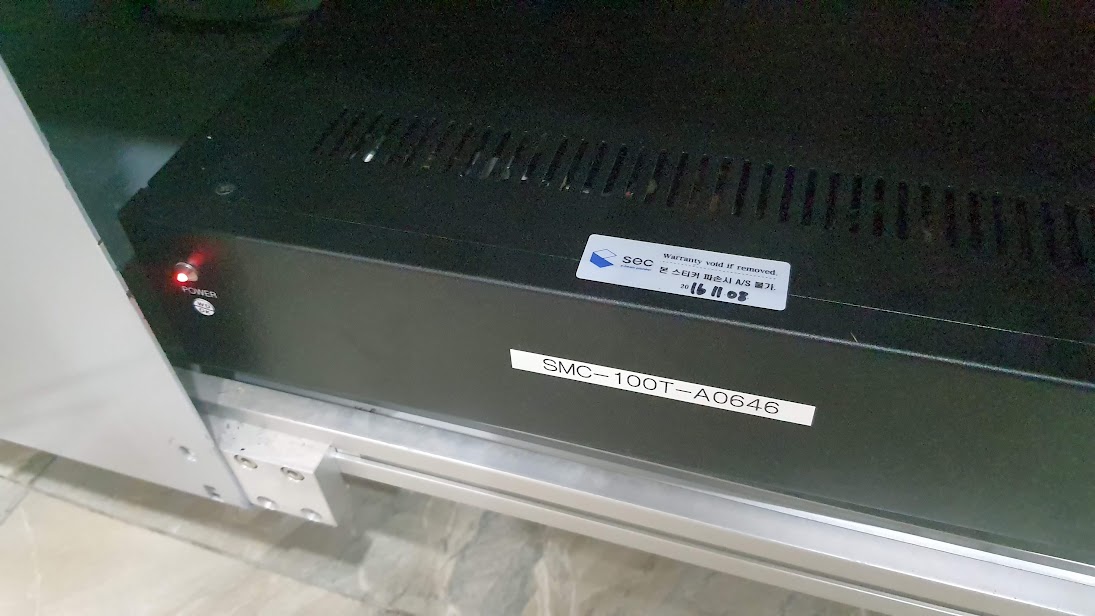

Bước 01: Kiểm tra bộ điều khiển trung tâm <Controller> có hoạt động hay không. Trên thân Controller có đèn Led đỏ bảo sự hoạt động của thiết bị X-ray X-eye 5100F.

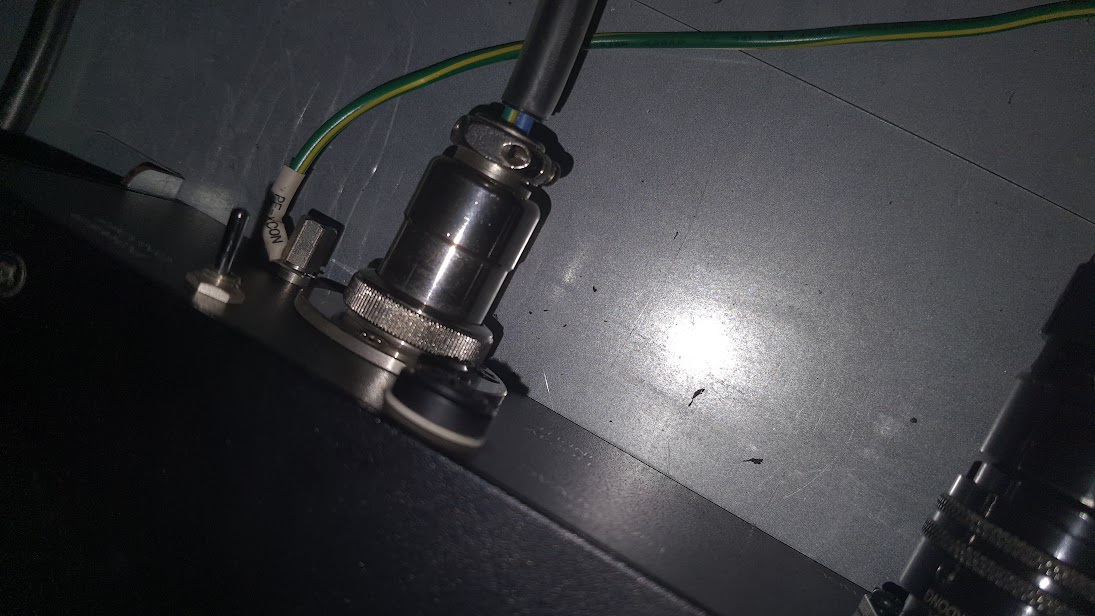

 Bước 2: Nếu đèn Led tắt (Không sáng), hãy kiểm tra công tắc phía sau của Controller và Cầu chì (cũng ở hía sau của Controller) liệu có đang ở trạng thái ngắt hay không

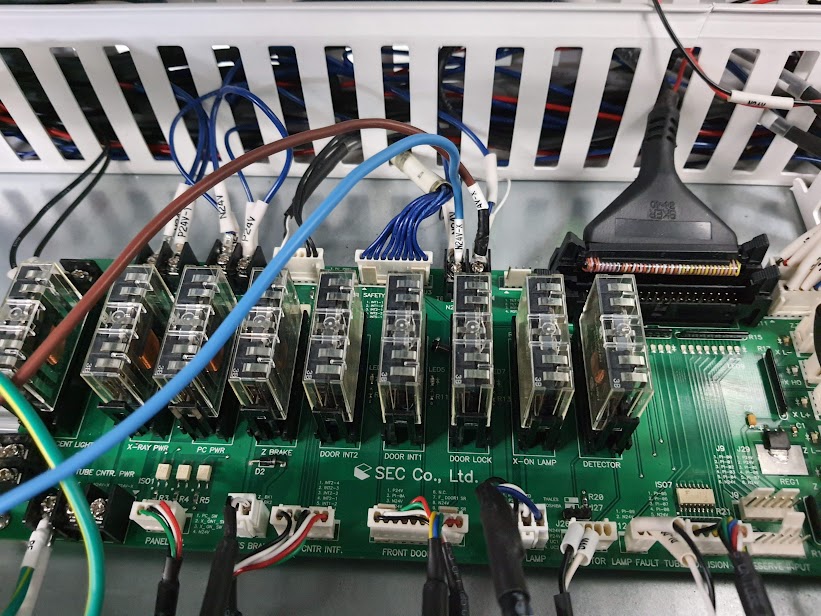

Bước 3: Nếu công tắc và cầu chì của bộ điều khiển X-ray vẫn ở trạng thái làm việc. Hãy vòng ra phía sau máy và kiểm tra bo mạch IO.

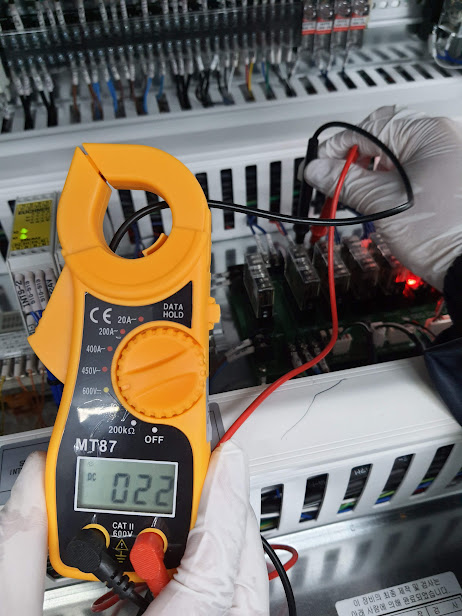

Bước 4: Tại bo mạch IO, kiểm tra nguồn đầu vào 24V cho mạch có hay không?

Bước 5: Kiểm tra nguồn ra của bo IO có đủ 24V hay không?

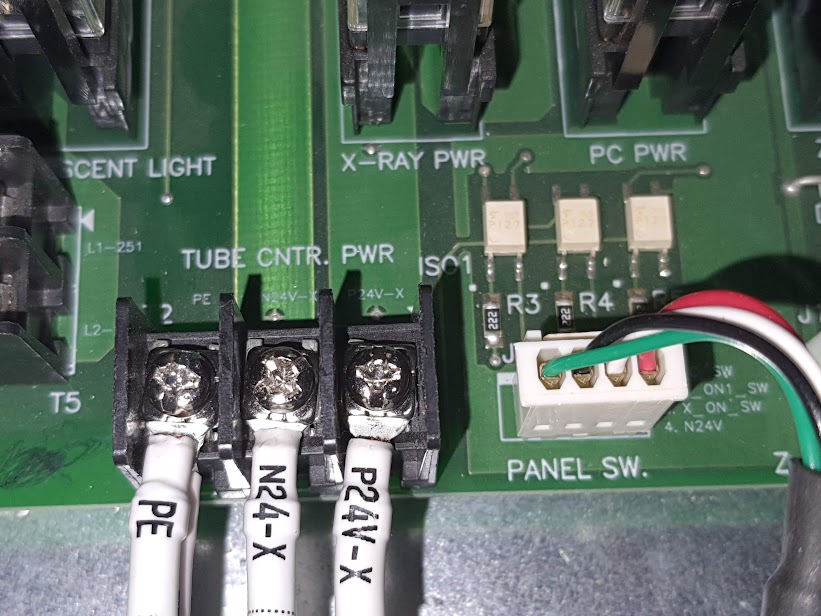

Bước 6: Nếu Nguồn đầu ra không có 24V, vậy bo mạch IO đã bị lỗi. Trong phần lớn trường hợp, chúng ta có thể thay 3 linh kiện là Opto Couple tại ngõ ra sau Rơ-le X-ray, mạch sẽ hoạt động bình thường. Mã Linh kiện: PC817

Bước 7: Trong trường hợp đã thay Opto AC và máy vẫn báo X-ray OFF SIGNAL, chúng ta cần thay thế bản mạch mới hoặc liên hệ với Kỹ thuật chuyên môn.
