ZEISS bổ sung độ chính xác của phép đo cho kính hiển vi tia X

Việc thu nhỏ và tích hợp các thành phần đang thúc đẩy nhu cầu ngày càng tăng đối với đo lường có độ phân giải cao. Đây là trường hợp đặc biệt khi cần có quyền truy cập để đo các đặc tính của bộ phận mà các hệ thống đo xúc giác và quang học không thể đạt được. ZEISS đang 'làm cho những thứ vô hình trở nên hữu hình' với phần giới thiệu, tại một hội thảo trực tuyến gần đây, về một lĩnh vực hoàn toàn mới về những hiểu biết sâu sắc không phá hủy về các chi tiết vi mô với kính hiển vi tia X Xradia Versa. Giờ đây, với việc ZEISS cung cấp Tiện ích đo lường mở rộng (MTX) mới cho Xradia 620/520 Versa,phép đo kích thước có thể được thực hiện với độ chính xác vượt xa giới hạn của công nghệ chụp cắt lớp vi tính tia X (CT) thông thường. Khi chụp cắt lớp truyền thống dựa trên một giai đoạn phóng đại hình học duy nhất, Xradia Versa có quy trình hai giai đoạn độc đáo dựa trên quang học có độ phân giải cao.

Với việc bổ sung MTX, người dùng được hưởng lợi từ hình ảnh tia X có độ phân giải cao kết hợp với phép đo có độ chính xác cao với độ chính xác của phép đo đã được xác minh đối với các kích thước nhỏ trong thể tích khối tái tạo dưới 125 mm3. Với hiệu chuẩn đơn giản, giá trị Sai số cho phép tối đa (MPE) là (1,9 + L/100) μm có thể đạt được. Với trạng thái ZEISS sẽ mở ra một lĩnh vực ứng dụng hoàn toàn mới cho kính hiển vi tia X trong nghiên cứu và sản xuất công nghiệp.

Các phép đo chính xác và chính xác trên thang đo Subicron

Độ phân giải cao nhất và độ tương phản sắc nét nhất trong ngành, đạt được thông qua các công nghệ tia X của Zeiss, đã cho phép kiểm tra các mẫu nguyên vẹn ở quy mô dưới micron, bao gồm cả hình ảnh tại chỗ để mô tả đặc tính không phá hủy của cấu trúc vi mô trong môi trường được kiểm soát. Herminso Gomez, Giám đốc Giải pháp Chất lượng Tia X tại ZEISS Industrial Metrology cho biết: “Việc thu nhỏ và tích hợp các bộ phận trong các thiết bị nhỏ hơn đang tạo ra nhu cầu ngày càng tăng đối với phép đo độ phân giải cao trong sản xuất công nghiệp. “Với việc bổ sung Tiện ích mở rộng đo lường cho kính hiển vi tia X ZEISS Xradia Versa, người dùng hiện có gói đo lường CT chính xác nhất trên thế giới.”

Tiết lộ kích thước nhỏ nhất. Đo lường chúng một cách chính xác nhất

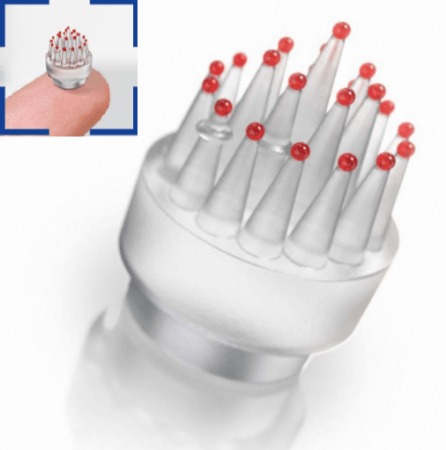

Tùy chọn Mở rộng Đo lường bổ sung khả năng thực hiện các phép đo với khối lượng nhỏ [ví dụ như khối lập phương có 5 milimét mỗi cạnh] với độ chính xác về kích thước cao. Với mục đích này, ZEISS đã phát triển Kiểm tra XRM, một tiêu chuẩn đo chiều dài mới, phù hợp với hướng dẫn VDI/VDE 2630-1.3 có liên quan. Quy trình hiệu chuẩn tích hợp, do người dùng hướng dẫn, cho phép người dùng hiệu chỉnh kính hiển vi tia X ZEISS Xradia Versa của họ theo độ chính xác đo lường dẫn đầu thị trường đã được xác minh là MPE SD = ( _1,9 + L/100) μm, trong đó L là kích thước đo được tính bằng milimét . Điều này cho phép thực hiện các phép đo chính xác nhất và có thể truy cập dữ liệu đã thu thập để phân tích các chiều sâu hơn bằng phần mềm đo lường tiêu chuẩn ZEISS Calypso.

Ứng dụng mới cho kính hiển vi tia X

Những hiểu biết sâu sắc không phá hủy được cung cấp bởi kính hiển vi tia X luôn mang lại những lợi thế hữu hình cho nghiên cứu, phát triển và đảm bảo chất lượng. Giờ đây, sự kết hợp giữa kính hiển vi tia X độ phân giải cao và phép đo độ chính xác cao cho thấy những ứng dụng hoàn toàn mới của công nghệ. Điểm mạnh của nó tỏa sáng trong việc đánh giá các cấu trúc bên trong và bên ngoài, đặc biệt là đối với các bộ phận mà các thiết bị đo lường truyền thống không thể tiếp cận được như khoang bên trong, các tính năng khó tiếp cận hoặc 'ẩn' và vật liệu dẻo hoặc dễ biến dạng.

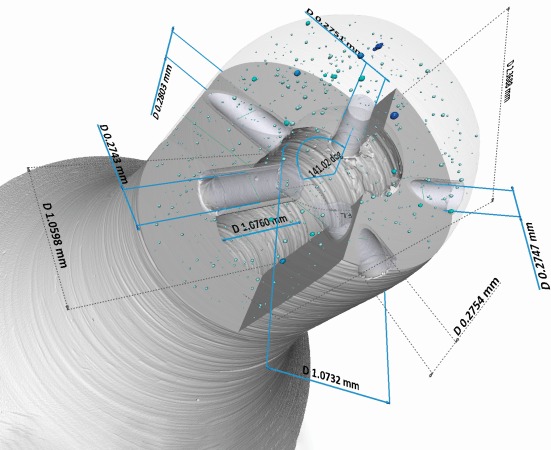

Với Tiện ích mở rộng đo lường dành cho ZEISS Xradia Versa, người dùng có thể xác định độ lệch kích thước so với hình học danh nghĩa được xác định trong các mô hình CAD cho các tính năng chức năng trong các bộ phận nhỏ như đầu nối nhựa đúc hoặc vòi phun nhiên liệu. Ngay cả các bộ phận phức tạp, chẳng hạn như cụm ống kính máy ảnh của điện thoại thông minh, cũng có thể được đo bằng nhiều tiêu chí khác nhau. So với các phương pháp phá hủy, kỹ thuật kiểm tra đo lường bằng tia X không chỉ tiết kiệm thời gian và tiền bạc mà còn cho phép các thiết kế và quy trình sản xuất cũng như chất lượng sản phẩm được cải thiện và nâng lên một tầm cao mới nhờ kết quả đo chính xác và chính xác cao.

Herminso Gomez cho biết : “Với Tiện ích mở rộng đo lường, người dùng của chúng tôi nhận được các kết quả có thể theo dõi được với khối lượng nhỏ nhất . giới hạn của những gì công nghệ dựa trên tia X 3D có thể làm được.” Tiếp tục với chiến lược khách hàng 'Bảo vệ khoản đầu tư của bạn', ZEISS mở rộng khả năng cho cơ sở cài đặt hiện có bằng cách cung cấp MTX dưới dạng tùy chọn nâng cấp hiện trường – ngoài việc cung cấp cho nó các công cụ mới.
