Chụp cắt lớp vi tính X-quang để bàn được thiết kế đơn giản

Shimadzu gần đây đã giới thiệu hệ thống chụp cắt lớp vi tính X-quang (CT) để bàn XSeeker 8000 được trang bị một máy phát tia X công suất cao và một máy dò màn hình phẳng có độ phân giải cao. Mặc dù có kích thước nhỏ gọn nhưng nó có công suất phát tia X cao 160 kV, cho phép quan sát rõ ràng các bộ phận nhựa đúc cũng như các bộ phận nhôm đúc và các bộ phận kim loại khác.

Ngoài ra, phần mềm điều khiển XSeeker mới được phát triển cung cấp khả năng hoạt động cao và thông lượng cao nhất cho đến nay. Với chất lượng hình ảnh rõ nét và thông lượng cao, nó hỗ trợ các ứng dụng trong nhiều tình huống khác nhau, từ quan sát chi tiết trong quá trình phát triển sản phẩm và đánh giá chất lượng đến kiểm tra tại các vị trí gia công.

Quét với độ chính xác cao

Bố cục quét offset mở rộng chiều rộng xấp xỉ gấp đôi so với quét thông thường thông thường, dẫn đến độ phân giải đầu vào tương đương 5,6 triệu điểm ảnh. Hệ thống này cung cấp chức năng quét có độ chính xác cao trên trường kích thước xem rộng có đường kính 100 mm.

Được trang bị một máy dò màn hình phẳng có độ phân giải pixel 50 μm, hệ thống có các yếu tố hình ảnh đẹp có kích thước khoảng 50 μm trên mỗi pixel. Đây là cao độ pixel nhỏ nhất so với bất kỳ công cụ cùng hạng nào, cho phép quan sát sắc nét đến mức cấu trúc tinh tế.

Trình xem tất cả trong một chức năng cao

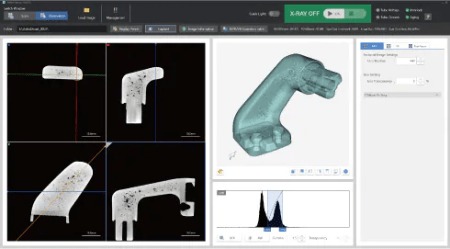

Hệ thống được trang bị trình xem chức năng cao với nhiều chức năng. Ngoài màn hình MPR, hiển thị nhiều hình ảnh cắt ngang cạnh nhau, màn hình này có thể được kết hợp với màn hình VR có khả năng hiển thị 3D, giúp quan sát trực quan hơn.
Phép đo có thể được thực hiện trên cả hình ảnh MPR và hình ảnh VR. Hơn nữa, dữ liệu CT có thể được chuyển đổi thành dữ liệu lưới (STL) cho đầu ra. Dữ liệu được chuyển đổi sang STL có thể được sử dụng trong nhiều ứng dụng khác nhau, chẳng hạn như tải vào 3D CAD hoặc xuất ra bằng máy in 3D.

Thao tác chỉ bằng một nút nhấn

Trong các ứng dụng kiểm tra với việc quét lặp đi lặp lại các mẫu có hình dạng giống nhau, thao tác chỉ bằng một nút nhấn sẽ tăng cường công suất.
Các điều kiện tối ưu, bao gồm vị trí hiển thị và độ tương phản trong quá trình quan sát, được ghi lại cùng với các điều kiện quét. Điều này cho phép bắt đầu quan sát ngay sau khi quét mà không cần điều chỉnh vị trí quan sát hoặc độ tương phản. Tất cả các hoạt động từ bắt đầu quét đến quan sát kết quả có thể được hoàn thành chỉ bằng một nút nhấn mà không cần bất kỳ thao tác phần mềm nào.
