Máy dò độ dày lớp phủ EDX-8000

Tổng quan

Độ dày lớp phủ là một thông số quan trọng trong công nghệ sơn và ảnh hưởng đến chức năng vật liệu. Xác định độ dày của lớp phủ kim loại và gốm thường được thực hiện bởi X-quang Huỳnh quang (XRF), một kỹ thuật phổ biến, không phá hủy được áp dụng trong ngành như một công cụ để đảm bảo chất lượng QA và khoa học vật liệu R &d. Lấy độ dày của lớp phủ từ phổ tia X đòi hỏi một đường cong hiệu chuẩn thử nghiệm sử dụng các tiêu chuẩn; tuy nhiên, do sự phụ thuộc lớn của phổ tia X vào bản chất của lớp phủ và chất nền, các tiêu chuẩn không phải lúc nào cũng có sẵn.

Sự biến đổi của độ dày, thành phần lớp, kiến trúc nhiều lớp và bản chất hóa học chất nền tạo ra những khó khăn trong việc sản xuất các tiêu chuẩn được chứng nhận. Vấn đề này rất quan trọng trong các ứng dụng công nghiệp;trong số đó, việc xác định lớp phủ kim loại quý trong ngành công nghiệp thời trang là một vấn đề lớn, vì sản xuất sử dụng một số lượng lớn lớp phủ và chất nền, với sự thay đổi cực đoan trong hệ thống.

Ngày nay, EDX8000 là việc sử dụng phương pháp tham số cơ bản (FP)

FP dựa trên một phương trình lý thuyết xem xét thành phần và độ dày của mẫu để đánh giá cường độ XRF. Thực tế, phương pháp FP được kết hợp với một vài tiêu chuẩn thực nghiệm Lớp phủ để sửa chữa độ lệch không thể đoán trước do hiệu ứng ma trận . Với phương pháp FP, có thể xác định độ dày màng của các mẫu đơn và thậm chí nhiều lớp nếu cấu trúc và thành phần được biết chính xác

Tại sao phân tích độ dày lớp phủ rất quan trọng?

Vật liệu phủ phải được áp dụng trong các thông số kỹ thuật độ dày nhất định để thể hiện các đặc tính mong muốn. Kim loại được mạ quá hoặc dưới tấm sẽ không hoạt động như mong đợi. Mạ quá nhiều cũng lãng phí vật liệu phủ đắt tiền. Nếu độ dày lớp phủ không chính xác không được phát hiện, toàn bộ cuộn dây có thể bị loại bỏ

Tính năng

Máy dò trôi dạt Silicon (SDD) làm hệ thống phát hiện

Máy dò trôi dạt silicon tốc độ đếm cao cho phép đo độ chính xác cao.

Chức năng trợ lý đo tự động

Chức năng đo tự động đa điểm chính xác giúp đo hiệu quả cao.

Thiết kế dụng cụ có ý thức an toàn

Việc áp dụng nhà ở khép kín giúp giảm thiểu đáng kể nguy cơ rò rỉ tia X.

Dễ dàng kích hoạt hoạt động với giao diện đơn giản và chức năng trợ giúp của phần mềm

Các phép đo hàng ngày có thể được tiến hành dễ dàng bằng cách sử dụng công thức giống như ứng dụng đã đăng ký.

Kỹ thuật

> Kích thước buồng nổi mụn: 410mm * 330mm * 140mm

> Kích thước cấu trúc: 500mm * 500mm * 390mm

>Detector: Đọc CPS hiệu suất cao (tùy chọn FSDD) : 30.000-100.000

> phân tích đa kênh: 4096 kênh

> kích thích mụn trứng cá: Ống tia X làm mát không khí cửa sổ 50 Watts mạnh mẽ

Điện áp tối đa: 50Kv.

Dòng điện tối đa: 1000uA.

> thời gian chờ: 30 giây cho báo cáo cuối cùng. Nhận dạng karat vàng 3 giây.

>: Từ Magiê đến Urani

> CCD độ phân giải cao tích hợp

> Cung cấp năng lượng: 220-240 V, 50/60 Hz

Các ứng dụng độ dày lớp phủ phổ biến bao gồm:

- Lớp phủ một lớp; một lớp phủ kim loại (Zn, Ni, Cr, Cu, v.v.) trên chất nền

- Lớp phủ hợp kim nhị phân

- Lớp phủ nhiều lớp (nhiều lớp); hai hoặc nhiều lớp trên chất nền (Cr / Ni / Cu)

- các ứng dụng phổ biến trong điện tử là ENIG và ENEPIG theo IPC 4552 và IPC 4556

- Lớp phủ composite trên chất nền (AuNi / Cu và ZnNi / Cu)

- thành phần của lớp phủ hợp kim cũng có thể được xác định

- Đo màng mỏng (tức là kiểm soát chất lượng wafer fab trong ngành công nghiệp bán dẫn)

- Phân tích giải pháp phòng tắm mạ

- Phương pháp đo lường theo tiêu chuẩn ASTM khi áp dụng

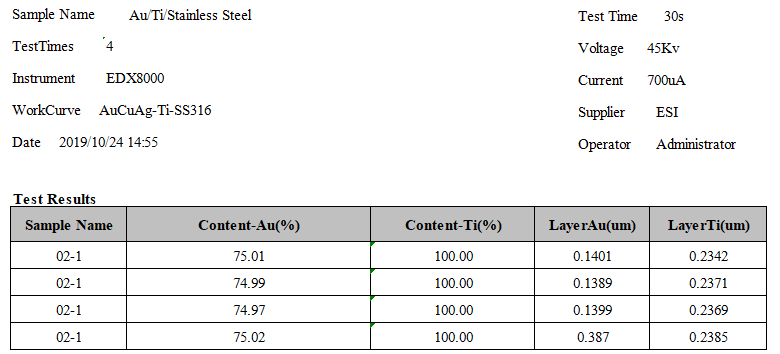

Báo cáo thử nghiệm của cơ sở không gỉ phủ Ti và Au

Kiểm tra phổ của mẫu cơ sở sắt / lớp niken / lớp vàng 18Karat

Báo cáo thử nghiệm các mẫu sơn

Loại mẫu: Đế sắt / Lớp niken / Lớp vàng 18Karat

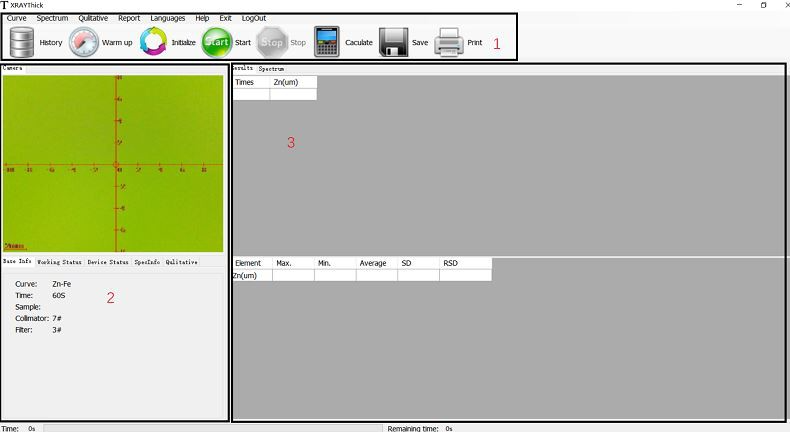

Phần mềm kiểm tra mạnh mẽ và thân thiện với người dùng

Khi dữ liệu XRF được tạo ra từ một mẫu, phần mềm chuyển đổi cường độ tia X thành độ dày hoặc thành phần. Phần mềm này có hai thành phần: xử lý phổ và phân tích định lượng.

Xử lý phổ sử dụng hiệu chuẩn năng lượng, ổn định quang phổ, nhận dạng đỉnh, hiệu chỉnh thời gian chết, hiệu chỉnh đỉnh tổng, hiệu chỉnh đỉnh thoát, hiệu chỉnh chồng chéo và loại bỏ nền để trích xuất cường độ tia X từ quang phổ.

Phân tích định lượng tính toán độ dày và thành phần từ cường độ XRF. Do hiệu ứng ma trận, mối quan hệ giữa cường độ và độ dày / thành phần rất phức tạp. Hiệu ứng ma trận là hiệu ứng liên phần tử hoặc giữa các lớp. Các tia X huỳnh quang từ một nguyên tố có thể được hấp thụ - hoặc tăng cường - bởi các yếu tố khác trong mẫu. Do đó, mối quan hệ của thành phần / độ dày với cường độ tia X huỳnh quang của một nguyên tố phụ thuộc vào các yếu tố khác tồn tại trong vật liệu.

Phương pháp FP điều chỉnh hiệu ứng ma trận thông qua tính toán lý thuyết. Việc tính toán dựa trên các định luật vật lý và các thông số vật lý cơ bản. Về lý thuyết, FP không yêu cầu hiệu chuẩn và hàm trong phạm vi mở rộng. Hiệu chuẩn vẫn cần thiết để giảm thiểu các lỗi trong các thông số vật lý và sự không chắc chắn của hệ thống

EDX8000 XRF Analyzer sử dụng cả phương pháp Emp và FP trên nền tảng phần mềm của nó!!!
