Máy đo phổ XRF EDX-8000

Đơn giản là tốt nhất

Chủ yếu được sử dụng và tuân thủ

GG gt; RoHS 2.0 / WEEE,

GG gt; Thử nghiệm không chứa Halogen,

GG gt; Phát hiện chất độc hại của đồ chơi EN71 và các sản phẩm tiêu dùng (Pb, Cd, Hg, Cr, Br, Cl, As, Sb, Se, Ba, v.v.)

Chỉ thị đóng gói> 94/62 / EC

Chỉ thị RoHS Máy đo quang phổ phát hiện chuyên dụng EDX-8000

GG gt; Nền

Chỉ thị Hạn chế Các chất Nguy hiểm (tiếng Anh: Restrict of Hazardous Substances Chỉ thị 2002/95 / EC, viết tắt là RoHS), được thực hiện vào ngày 1 tháng 7 năm 2006 đối với tất cả các thiết bị điện và điện tử bán trên thị trường EU phải cấm" chì, thủy ngân, cađimi, crom hóa trị sáu, PBB (biphenyl được polybrom hóa), PBDE (ete diphenyl polybrom hóa)" 6 chất này

EDX8000 là một quang phổ kế được thiết kế đặc biệt để kiểm tra ROHS / không chứa halogen, EN71 và các chỉ thị bảo vệ môi trường khác

EDX8000 là máy phân tích phổ huỳnh quang XRF nhanh chóng, chính xác và tiết kiệm chi phí, được sử dụng để phân tích chì (Pb), cadmium (Cd), asen (As), thủy ngân (Hg) trong nhiều loại nhựa kim loại và vật liệu điện tử. Crom (Cr) và các nguyên tố độc hại khác. Giới hạn phát hiện nguyên tố thấp hơn (thường là 2ppm) mà nó cung cấp đáp ứng đầy đủ các quy định của RoHS về tiêu chuẩn hàm lượng của nguyên tố trong vật liệu. EDX8000 có nhiều ứng dụng và có thể được sử dụng trong kim loại / nhựa / đất / đồ chơi / thiết bị điện tử / ô tô và các ngành công nghiệp khác. Nó cũng có thể phát hiện các mẫu thường xuyên và không đều khác nhau như bột, tấm, tuyến tính, v.v.; nó có thể được sử dụng trong các môi trường sản xuất công nghiệp hoặc thương mại khác nhau như nhà kho, dây chuyền lắp ráp và văn phòng, và không cần phải trang bị phòng thí nghiệm đặc biệt; EDX8000 phù hợp để kiểm tra chất lượng nội bộ doanh nghiệp, kiểm tra chất lượng, xuất nhập khẩu và kiểm tra hải quan và các lĩnh vực khác, có thể sàng lọc nhanh chóng, chính xác và không phá hủy tất cả các loại đồ chơi xuất nhập khẩu, đồ trang sức, quần áo, sản phẩm điện tử và các sản phẩm tiêu dùng khác cho Tuân thủ RoHS

Đặc trưng

GG gt; Kiểm tra không phá hủy, phân tích nhanh, kết quả đáng tin cậy

Các hoạt động là đơn giản và rõ ràng. Đặt mẫu thử trực tiếp lên cửa sổ thử nghiệm phân tích của thiết bị, hoặc cho vào cốc đựng mẫu đặc biệt do nhà sản xuất cung cấp (nếu nhỏ), điều chỉnh vị trí đo mẫu thông qua camera độ nét cao tích hợp và đóng mẫu nắp buồng. Người vận hành nhấn" bắt đầu" ;, một phép thử phím có thể nhận được kết quả đo trong vòng ba phút. Máy ảnh độ nét cao tích hợp cũng có thể làm cho hình ảnh mẫu và kết quả kiểm tra được lưu trữ trực tiếp dưới dạng báo cáo hoặc gửi đến máy in để in.

Giới thiệu phần mềm EDX8000 FP (Các thông số cơ bản)

Nói một cách dễ hiểu, mục đích của phân tích XRF với FP là chuyển đổi cường độ đỉnh nguyên tố thành nồng độ nguyên tố và / hoặc độ dày màng. Điều này thường đạt được thông qua một bước hiệu chuẩn, trong đó chức năng phản hồi XRF (liên quan đến các thông số độc lập với nền mẫu) cho mỗi phần tử được đo bằng cách sử dụng một số loại chuẩn đã biết. Trong một số trường hợp, phân tích có thể hoàn toàn dựa trên các phương trình lý thuyết và cơ sở dữ liệu tham số cơ bản, mà không cần bất kỳ bước hiệu chuẩn nào. Phương pháp sau có thể dùng để phân tích các mẫu màng mỏng đơn giản hoặc đơn giản, khi độ dày màng đã biết.

Phần mềm EDX-8000FP là một gói phần mềm phân tích định lượng cho X quang huỳnh quang (XRF). Nó xử lý phổ tia X thô được đo bằng máy dò và bộ xử lý tín hiệu của Amptek để thu được (1) cường độ pic nguyên tố (tức là cường độ pic tương ứng với mỗi nguyên tố) và sau đó (2) nồng độ nguyên tố hoặc độ dày màng.

Có ba bước chính để phân tích XRF, sau khi hệ thống đã được thiết lập và hiệu chỉnh và đo phổ:

1. Làm sáng tỏ phản ứng của máy dò để khôi phục các đỉnh ảnh sự cố. Bước này hiệu chỉnh các đỉnh thoát, đỉnh tổng, liên tục nền, đỉnh nền, v.v. Đầu ra của bước này là một phổ đã xử lý, lý tưởng là chỉ hiển thị các đỉnh ảnh tới.

2. Giải mã các đỉnh ảnh để xác định cường độ của tia X tương tác trong máy dò. Đầu ra của bước này là một bảng các cường độ trong mỗi photopeak sẽ được phân tích.

3. Tính toán hiệu ứng suy giảm và chất nền để xác định nồng độ của các nguyên tố trong mẫu. Đầu ra của bước này là một bảng nồng độ, là kết quả cuối cùng của phân tích.

GG gt; Báo cáo tùy chỉnh

ROHS
Tên mẫu	EC681M
Thời gian kiểm tra	150(s)	Vôn	45/10 (KV)
Nhà điều hành		Hiện hành	400(μA)
Ngày kiểm tra	2020/2/3 10:22	WorkCurve
Chế độ	EDX8000	Báo cáo số	20210203-0002
Thành phần	Hạn mức	Nội dung (ppm)	Lỗi (ppm)	Các kết quả
Cl	900	371.63	17.54	Vượt qua
Cr	1000	45.1	0.15	Vượt qua
Br	1000	1460	3.37	Thất bại
CD	100	147	1.28	Thất bại
Hg	1000	8.9	0.37	Vượt qua
Pb	1000	69.7	0.96	Vượt qua

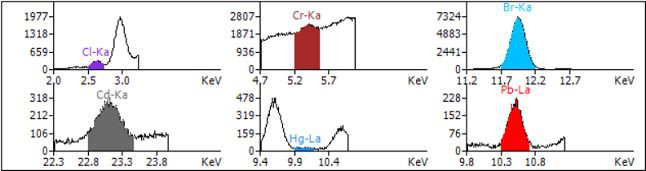

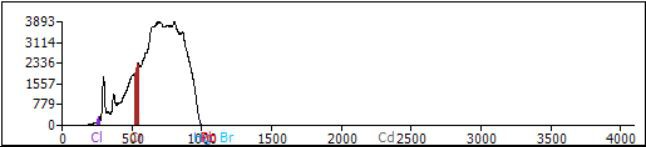

Phần mềm báo cáo PC của EDX8000 có thể được tùy chỉnh và có thể tạo báo cáo ngay lập tức, bao gồm kết quả phân tích, thông tin mẫu, thông tin phổ và hình ảnh mẫu. Tài liệu có thể truy nguyên làm cho EDX8000 trở thành công cụ lý tưởng để kiểm tra tuân thủ RoHS

GG gt; Thông số kỹ thuật của nhạc cụ

Phụ kiện

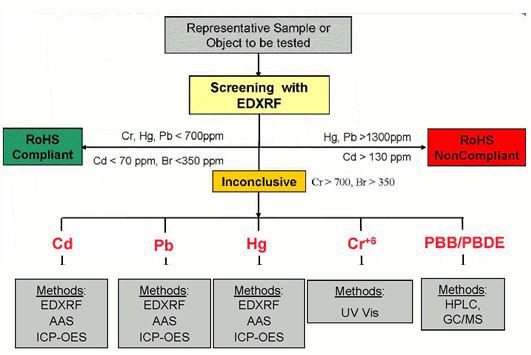

Quy trình sàng lọc thử nghiệm RoHS điển hình của phòng thí nghiệm chứng nhận của bên thứ ba

Từ quy trình kiểm tra RoHS của phòng thí nghiệm chứng nhận bên thứ ba được quốc tế công nhận, có thể thấy rằng EDXRF được sử dụng như một công cụ sàng lọc quét nhanh RoHS để phân tích tuân thủ RoHS của các mẫu không xác định. EDX8000 kết hợp công nghệ XRF được khuyến nghị bởi các cơ quan quản lý và một loạt các chức năng giá trị gia tăng, cung cấp một công cụ lý tưởng để kiểm tra RoHS. Đồng thời, EDX8000 có thể tích hợp liên tục các thông tin mẫu, hình ảnh và kết quả phân tích khác nhau, nhờ đó tiết kiệm chi phí và thời gian vận hành.

Máy quang phổ EDX8000 phiên bản nâng cấp EDX-8000E

Để đáp ứng các yêu cầu kiểm tra ngày càng nghiêm ngặt của khách hàng, đặc biệt là các tiêu chuẩn cao hơn về độ nhạy và độ ổn định của kiểm tra nguyên tố vi lượng, ESI đã phát triển mới phiên bản nâng cấp của EDX8000E --- Máy đo phổ phát hiện XRF tuân thủ RoHS. So với phiên bản cơ bản của máy dò kim silicon Si-pin, EDX8000E được trang bị máy dò trôi silicon SDD cao cấp nhất. Thông lượng dữ liệu năng lượng tia X mẫu cao hơn và độ phân giải quang phổ tốt hơn giúp tăng hiệu suất phát hiện lên 2-3 lần.

Ưu điểm của EDX8000E:

• Nhanh hơn --- Vì có thể thu được thông lượng tín hiệu mẫu cao hơn trên một đơn vị thời gian nên thời gian đo được giảm đáng kể. 100 giây để đạt được hiệu ứng đo 200 giây của phiên bản thông thường của thiết bị

• Chính xác hơn --- Máy phân tích đa kênh độc đáo DPP có thể đạt được tốc độ đếm tuyến tính hơn 100.000 cps trong khi vẫn đảm bảo độ phân giải quang phổ tốt nhất, thường tốt hơn 130 eV (160 eV đối với máy dò chân Si thông thường) và hơn quang phổ của các nguyên tố khác nhau tốt. Đồng thời, phần mềm FP (Thuật toán tham số cơ bản) mạnh mẽ dựa trên Windows làm giảm hiệu ứng tăng cường hấp thụ giữa các phần tử ma trận, đồng thời tính đến sự can thiệp của các ma trận khác nhau đối với sự thay đổi cường độ phổ, độ chính xác của phép thử. được cải thiện lên một tầm cao mới

• Ổn định hơn --- Sử dụng máy dò SDD cửa sổ berili có diện tích lớn 25 mm2 (máy dò chân Si thông thường 6mm2), máy dò này có thể thu được cường độ phổ gấp 2-3 lần máy dò thông thường trong cùng điều kiện kích thích mẫu (Tỷ lệ đếm (CPS ), để có được độ ổn định kiểm tra tốt hơn và khả năng lặp lại lâu dài. So với phiên bản Sipin truyền thống của thiết bị để bàn, máy đo phổ EDX8000E có thể chạy hết công suất, do đó đạt được hiệu suất kiểm tra ổn định và đáng tin cậy hơn

So sánh hiệu suất thử nghiệm điển hình (EDX8000 so với EDX8000E)

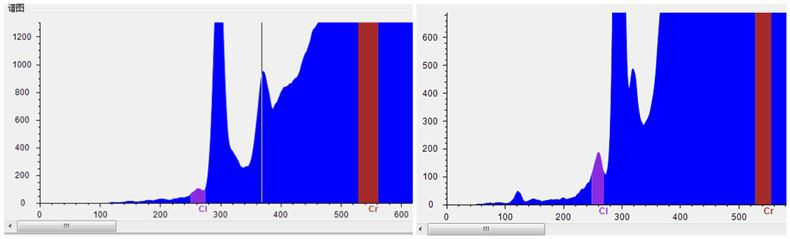

Mẫu nhựa 100ppm-Cl-EDX8000 / Mẫu nhựa 100ppm-Cl-EDX8000 E

Hình2-1 / Hình2-2

GG gt;> Hình 2-1 và 2-2 có thể thấy rõ rằng trong cùng điều kiện thử nghiệm, 8000E đã thu được phổ thử nghiệm clo Cl tốt hơn (phần màu tím trong hình là vạch phổ nguyên tố Cl và hình dạng đỉnh Cl trong con số bên phải cao hơn. Tỷ lệ tín hiệu trên nhiễu tốt hơn, độ phân giải tốt hơn và hiệu suất cuối cùng là kết quả thử nghiệm tốt hơn)

Mẫu nhựa 100ppm Pb-EDX8000 / Mẫu nhựa 100ppmPb-EDX8000E

Hình3-1 Hình3-2

GG gt;> Hình 3-1 và 3-2 có thể thấy rõ rằng trong cùng điều kiện thử nghiệm, 8000E đã thu được phổ thử nghiệm chì Pb tốt hơn (phần màu xanh lục trong hình là vạch phổ nguyên tố Pb và hình dạng đỉnh Pb trong hình ảnh bên phải cao hơn. Tỷ lệ tín hiệu trên nhiễu tốt hơn, độ phân giải tốt hơn và hiệu suất cuối cùng là kết quả thử nghiệm tốt hơn)

Cách chọn (EDX8000 hoặc EDX8000E)

Nếu bạn có yêu cầu cao hơn về tốc độ kiểm tra,

Nếu bạn có yêu cầu cao hơn về độ nhạy thử nghiệm và độ ổn định của các nguyên tố vi lượng (dưới 100ppm),

EDX8000E chắc chắn là sự lựa chọn tốt nhất.

Nếu bạn chủ yếu quan tâm đến hiệu suất chi phí, EDX8000 vẫn là lựa chọn phù hợp.
