Mô tả sản phẩm

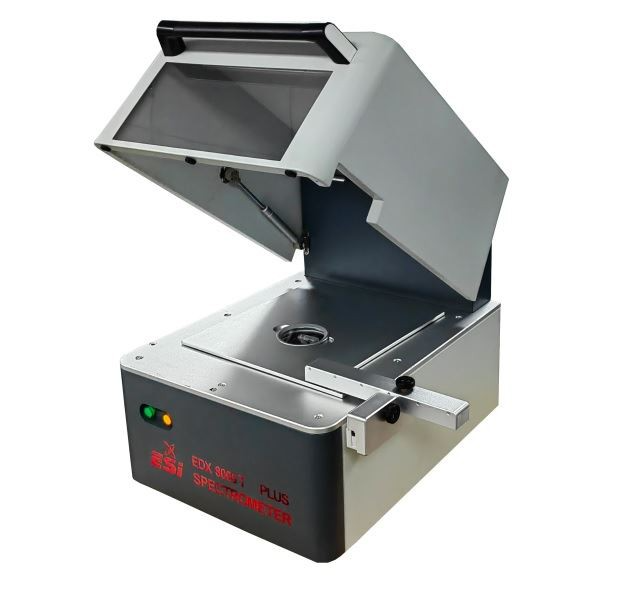

Máy phân tích độ dày lớp phủ SDD XRF EDX-8000T Plus
Lớp phủ thường được áp dụng cho kim loại, hợp kim và chất dẻo để tăng khả năng chống ăn mòn và/hoặc cho mục đích trang trí. Để đảm bảo các đặc tính chính xác của thành phần, trọng lượng và độ dày của lớp phủ phải được kiểm soát trong quá trình hoàn thiện và chế tạo kim loại, cũng như trong ngành công nghiệp ô tô và hàng không vũ trụ. Là một trong những công nghệ phân tích không phá hủy phổ biến nhất, EDX-8000T Plus đo trọng lượng lớp phủ và độ dày lớp mạ tại các dây chuyền sản xuất. Sử dụng hiệu chuẩn Thông số cơ bản (FP) không theo tiêu chuẩn, EDX-8000T Plus thích ứng với nhiều tình huống thử nghiệm. Sử dụng chế độ lớp phủ để xác định độ dày hoặc trọng lượng của lớp phủ cho tối đa năm (5) lớp trên bề mặt. Người dùng có khả năng đo các lớp bao gồm kim loại nguyên chất, hợp kim và hợp chất đồng, đồng thời xác định chất nền bao gồm kim loại nguyên chất, hợp kim, nhựa và gỗ
Đơn giản là tốt nhất
>Được thiết kế riêng để phân tích độ dày lớp phủ/mạ và phân tích dung dịch mạ điện
>Bệ XY di động có độ chính xác cao giúp định vị mẫu nhanh chóng và chính xác
>Kết quả chính xác nhanh chóng và phân tích không phá hủy
>Máy dò SDD hiệu suất cao cho nhiều ứng dụng bao gồm đo độ dày lớp phủ, phân tích vật liệu và phân tích dấu vết
>Bộ chuẩn trực có thể thay đổi ba lần
>Thiết kế dụng cụ nhỏ gọn với kích thước buồng mẫu lớn
Đặc trưng
>Định vị điểm đo trên kết cấu nhỏ nhờ nhận dạng hình ảnh tự động
>Phần mềm được trang bị thuật toán hiệu chỉnh khoảng cách, cho phép kiểm tra chính xác các mẫu không đều (như bề mặt lõm và lồi, ren, bề mặt cong, v.v.)
>Việc sử dụng vỏ kín giúp giảm thiểu đáng kể nguy cơ rò rỉ tia X.
>Hoạt động dễ dàng được kích hoạt với giao diện đơn giản và chức năng trợ giúp của phần mềm
>Các phép đo thông thường hàng ngày có thể được tiến hành dễ dàng bằng cách sử dụng công thức ứng dụng-Curve đã đăng ký.
thông số kỹ thuật
|
Kích thước dụng cụ:520mm*400mm*450mm |
|
Kích thước buồng mẫu:430mm*370mm*210Mm |
|
Trọng lượng: 35Kilôgam |
|
Phạm vi phần tử: Mg12-U92 |
|
Phạm vi nội dung:1ppm- 99.99 phần trăm LOD:0.005μm, lên đến năm lớp |
|
máy dòPeltier làm mátMáy dò SDD(FSDD Tùy chọn) |
|
Máy phân tích DPP: 4096Kênh truyền hình |
|
X-Ray ống:50Wống tiêu cự siêu nhỏ |
|
hướng đo:Từ dưới lên |
|
ống chuẩn trực: Tự động chọn Φ{{0}}.15mm,Φ0.2mm,Φ0.3mm,{{0}}.1*0.2mm tùy chọn |
|
Máy phát tia X:0-50 KV |
|
Nguồn cấp:220ACV 50 / 60HZ |
|
Nền tảng mẫu có độ chính xác cao: Bảng XY thủ công:80mm * 80mm Định vị mẫu đơn giản và chính xác bằng tay |
|
Môi trường làm việc:-10 độ到35 độ |
Các ứng dụng độ dày lớp phủ phổ biến bao gồm:
- Lớp phủ một lớp; một lớp phủ kim loại (Zn, Ni, Cr, Cu, v.v.) trên bề mặt
- Lớp phủ hợp kim nhị phân
- Lớp phủ nhiều lớp (đa lớp); hai hoặc nhiều lớp trên một chất nền (Cr/Ni/Cu)
- các ứng dụng phổ biến trong điện tử là ENIG và ENEPIG theo IPC 4552 và IPC 4556
- Lớp phủ composite trên nền (AuNi/Cu và ZnNi/Cu)
- thành phần của lớp phủ hợp kim cũng có thể được xác định
- Các phép đo màng mỏng (tức là kiểm soát chất lượng wafer fab trong ngành công nghiệp bán dẫn)
- Phân tích dung dịch bể mạ
- Phương pháp đo theo tiêu chuẩn ASTM khi áp dụng
Báo cáo thử nghiệm các mẫu độ dày lớp phủ
Loại mẫu: Đế sắt/ Lớp Niken/ Lớp vàng 18 Karat
|
Tên mẫu |
Thành phần Au( phần trăm ) |
Thành phần Ni( phần trăm ) |
Lớp Au (ừm) |
Lớp Ni (ừm) |
|
Fe-Ni-18K Au-1 |
75.08 |
100.00 |
0.7276 |
0.1785 |
|
Fe-Ni-18K Au-2 |
75.12 |
100.00 |
0.7177 |
0.1780 |
|
Fe-Ni-18K Au-3 |
75.09 |
100.00 |
0.7074 |
0.1769 |
|
Fe-Ni-18K Au-4 |
75.06 |
100.00 |
0.7044 |
0.1777 |
|
Giá trị thống kê |
Thành phần Au( phần trăm ) |
Thành phần Ni( phần trăm ) |
Lớp Au (ừm) |
Lớp Ni (ừm) |
|
tối thiểu |
75.06 |
100.00 |
0.7044 |
0.1785 |
|
tối đa |
75.12 |
100.00 |
0.7276 |
0.1769 |
|
trung bình |
75.09 |
100.00 |
0.7143 |
0.1778 |
|
Độ lệch chuẩn |
0.006 |
0.00 |
0.0106 |
0.0210 |
Phần mềm phân tích độ dày lớp phủ mạnh mẽ và thân thiện với người dùng
Khi dữ liệu XRF được tạo ra từ một mẫu, phần mềm sẽ chuyển đổi cường độ tia X thành độ dày hoặc thành phần. Phần mềm này có hai thành phần: xử lý phổ và phân tích định lượng.
Máy phân tích độ dày lớp mạ XRF EDX8000T Plus sử dụng cả phương pháp EC và FP trên nền tảng phần mềm của nó
Quá trình xử lý phổ sử dụng hiệu chuẩn năng lượng, ổn định phổ, nhận dạng cực đại, hiệu chỉnh thời gian chết, hiệu chỉnh cực đại tổng, hiệu chỉnh cực đại thoát, hiệu chỉnh chồng lấp và loại bỏ nền để trích xuất cường độ tia X từ phổ. Phân tích định lượng tính toán độ dày và thành phần từ cường độ XRF
