THIẾT BỊ PHÂN TÍCH CÔNG SUẤT PW6001

Model: PW6001

Hãng sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Phụ kiện kèm theo: Hướng dẫn sử dụng ×1, Dây nguồn ×1, Đầu nối D-sub × 1 (chỉ có ở PW6001-1x)

PW6001 Hioki là thiết bị phân tích công suất do hãng Hioki–Nhật Bản sản xuất. Đây là thiết bị phân tích công suất cấp chính xác cao sử dụng để phân tích hiệu suất biến tần và động cơ 1 pha hoặc 3 pha.

Tính năng nổi bật của thiết bị phân tích công suất PW6001 Hioki

Dịch chuyển pha của cảm biến hiện tại

Sự dịch chuyển pha của cảm biến hiện tại là rất cần thiết, đặc biệt là trong các tình huống hiện tại cao để đạt được độ chính xác đo lường tối ưu. Các cảm biến hiện tại thường biểu hiện lỗi pha tăng dần trong vùng tần số cao do các đặc tính của lõi từ và mạch từ của cảm biến. Hơn nữa, sự khác biệt trong thiết kế của các mẫu cảm biến khác nhau khiến mức độ của lỗi này thay đổi.

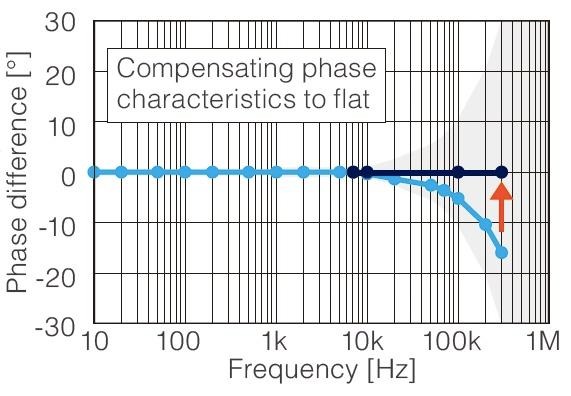

Chức năng dịch pha cảm biến hiện tại của PW6001 sử dụng thông tin lỗi pha cụ thể của cảm biến để sửa lỗi, do đó cải thiện đặc tính pha trong vùng tần số cao và giảm lỗi đo công suất. Hiệu chỉnh lệch pha được thực hiện với độ phân giải 0,01 ° để đo công suất thậm chí chính xác hơn.

Băng thông tần số 0,1 Hz đến 2 MHz

Các phép đo công suất trên băng thông rộng được yêu cầu để hỗ trợ các thiết bị chuyển mạch tốc độ cao như SiC. So với Máy phân tích công suất Hioki 3390, PW6001 được thiết kế với hiệu suất lấy mẫu và dải tần gấp 10 lần.
Độ chính xác cao, băng thông rộng và độ ổn định cao. Hioki PW6001 kết hợp 3 yếu tố quan trọng của đo lường công suất và hiệu suất cơ bản được hỗ trợ bởi công nghệ tiên tiến để đạt được phân tích công suất vượt trội.

Lấy mẫu tốc độ cao 5 MS / s để phân tích tần số thực

Các phép đo dựa trên định lý lấy mẫu được yêu cầu để thực hiện phân tích công suất chính xác của các dạng sóng PWM. Hioki PW6001 có tính năng lấy mẫu trực tiếp tín hiệu đầu vào ở tốc độ 5 MS / s, dẫn đến dải đo 2 MHz. Điều này cho phép phân tích mà không có lỗi răng cưa

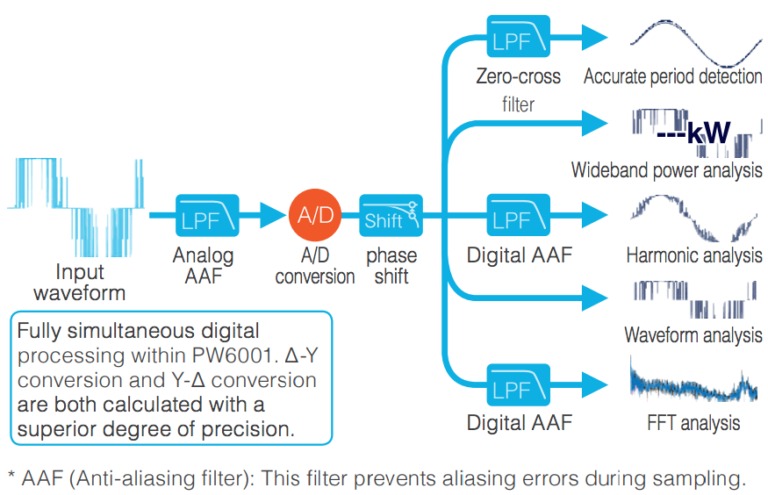

Chức năng tính toán nhanh chóng, đồng thời đạt được với Power Analysis Engine II

Tất cả các phép đo, bao gồm phát hiện chu kỳ, phân tích công suất băng rộng, phân tích sóng hài và phân tích dạng sóng, được xử lý kỹ thuật số độc lập và không ảnh hưởng đến nhau. Xử lý tính toán nhanh được sử dụng để đạt được tốc độ cập nhật dữ liệu là 10 ms trong khi vẫn duy trì
độ chính xác tối đa.

Hioki PW6001 tăng cường khả năng chống nhiễu và dao động nhiệt độ để tăng độ ổn định cho phép đo

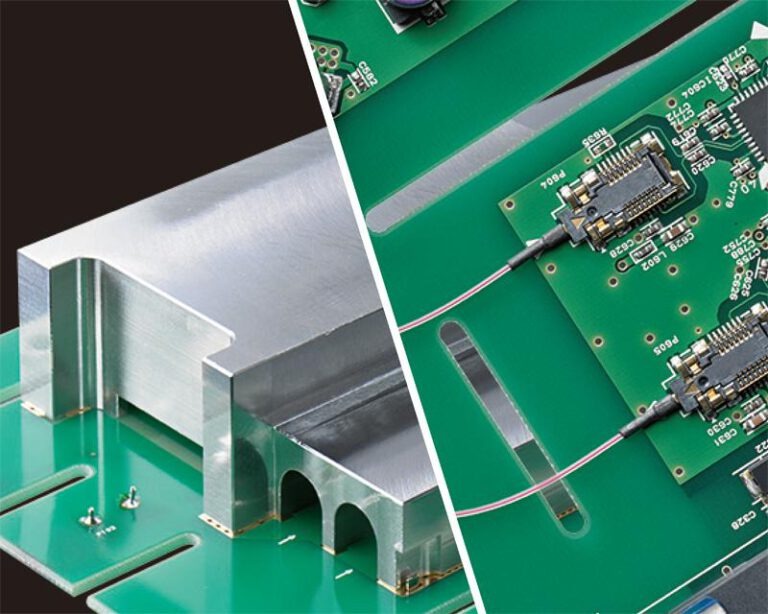

Tấm chắn rắn có hình dạng tùy chỉnh được làm hoàn toàn bằng kim loại hoàn thiện tinh xảo và các thiết bị cách ly quang học được sử dụng để duy trì khoảng cách lan truyền đủ từ các thiết bị đầu cuối đầu vào giúp cải thiện đáng kể khả năng chống ồn, cung cấp độ ổn định tối ưu và đạt được hiệu suất CMRR 80 dB / 100 kHz. Thêm các đặc tính nhiệt độ vượt trội ± 0,01% / ° C và giờ đây bạn có quyền truy cập vào máy phân tích công suất mang lại độ ổn định đo lường hàng đầu.

Hioki PW6001 có thể phân tích dạng sóng

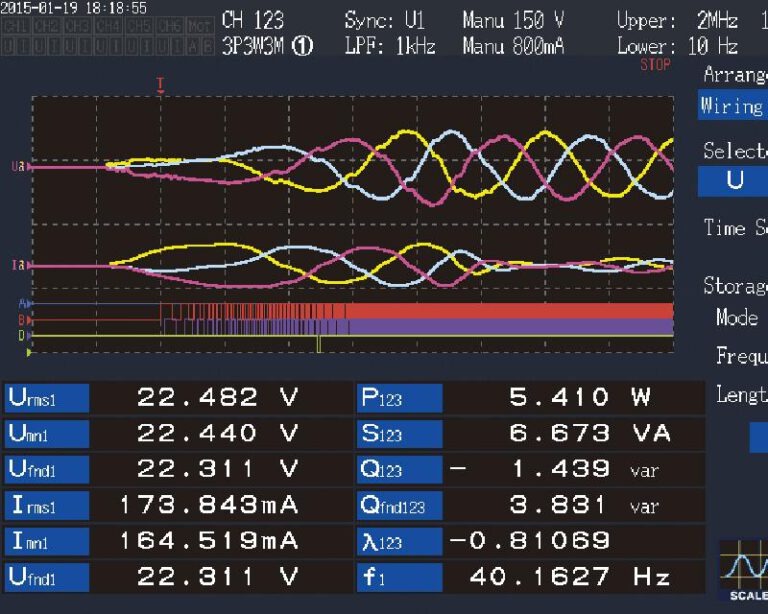

Ngoài dạng sóng điện áp và dòng điện, tín hiệu cảm biến mô-men xoắn và bộ mã hóa cũng có thể được hiển thị đồng thời. PW6001 cũng được tích hợp các bộ kích hoạt, bộ kích hoạt trước, các bộ kích hoạt khác thuận tiện cho việc phân tích động cơ như cho dạng sóng PWM, cũng như bộ kích hoạt xung mã hóa.

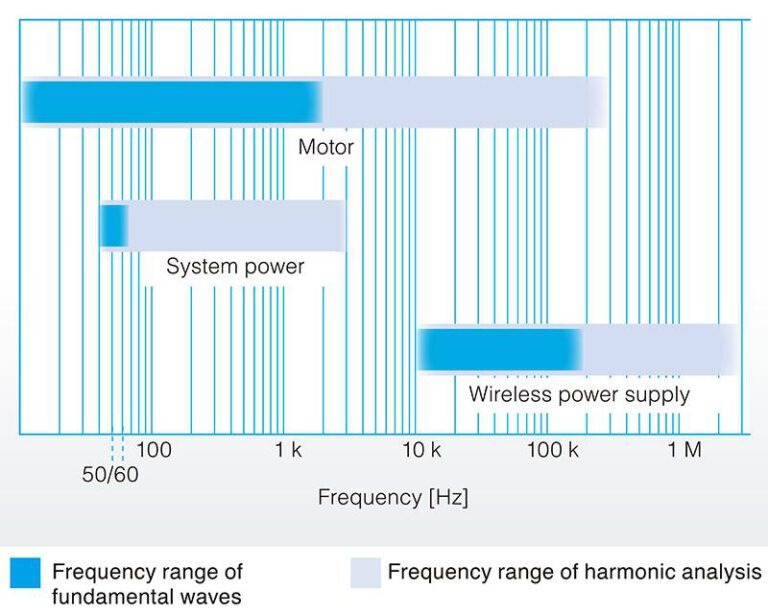

Phân tích sóng hài lên đến 1,5 MHz

Phân tích sóng hài dải rộng được cung cấp như một tính năng tiêu chuẩn ở mức tối đa. Bậc thứ 100 cho các tần số cơ bản 0,1 Hz đến 300 kHz và dải phân tích 1,5 MHz. Hiện có thể phân tích các sóng cơ bản trong động cơ và đo tỷ lệ biến dạng trong các dạng sóng truyền dẫn cho các bộ nguồn không dây

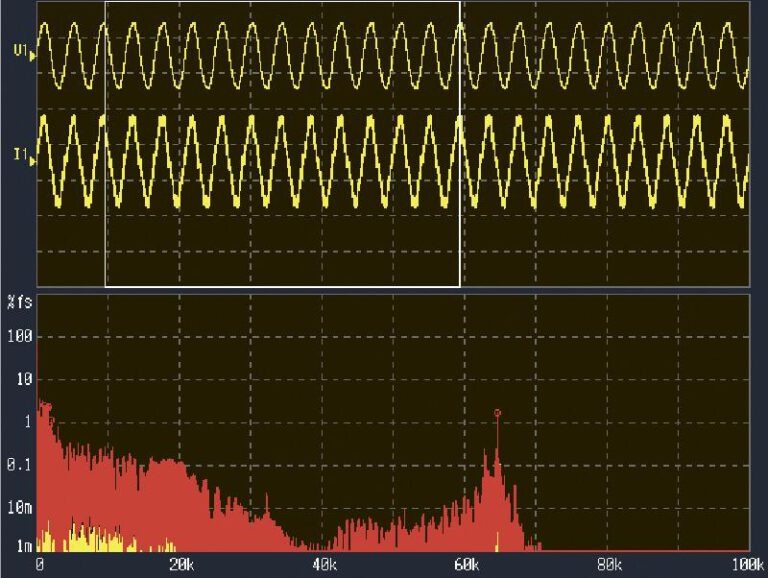

Phân tích FFT của các dạng sóng mục tiêu

Phân tích tần số lên đến 2 MHz. Chỉ định bất kỳ phạm vi phân tích dạng sóng nào bạn thích và xem 10 giá trị và tần số đỉnh cao nhất được hiển thị.

LPF kỹ thuật số để hiển thị dạng sóng bạn muốn xem

Chọn tần số cắt cho mục tiêu đo. LPF kỹ thuật số giảm nhiễu đáng kể để cho phép bạn hiển thị dạng sóng bạn muốn xem.

Khả năng hoạt động liền mạch

Thời gian dành cho các hoạt động được giảm bớt, để cho phép tập trung tập trung vào phân tích.

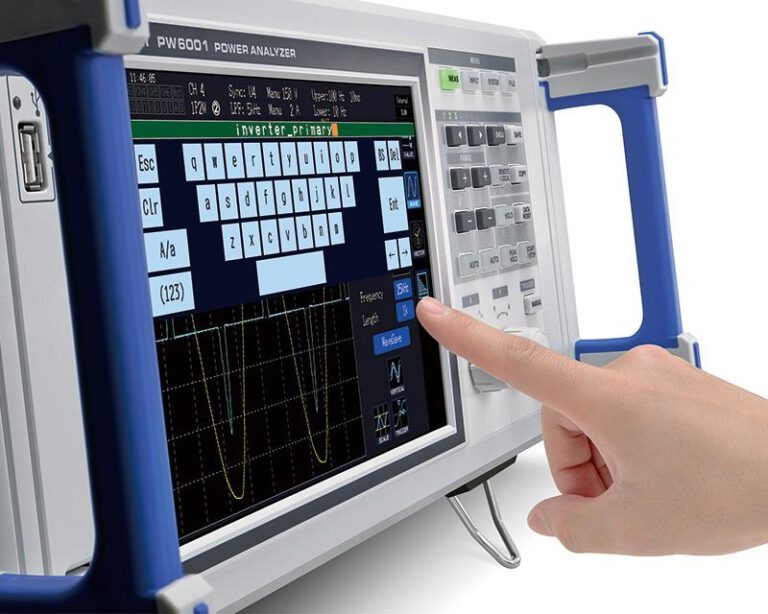

-Màn hình cảm ứng 9 inch với bàn phím mềm
-Nút bấm hai nút để thao tác dọc / ngang các dạng sóng
-Chức năng xác nhận dây, để tránh lỗi đi dây
-Nhập bản ghi nhớ viết tay trên màn hình hoặc sử dụng bàn phím ảo

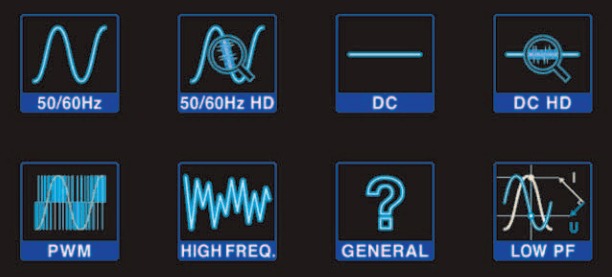

Cài đặt một chạm đưa bạn đến phép đo ngay lập tức

Chức năng cài đặt dễ dàng tích hợp cho phép bạn chỉ cần chọn loại đường đo và bắt đầu đo ngay lập tức bằng cách sử dụng các cài đặt tối ưu tự động.

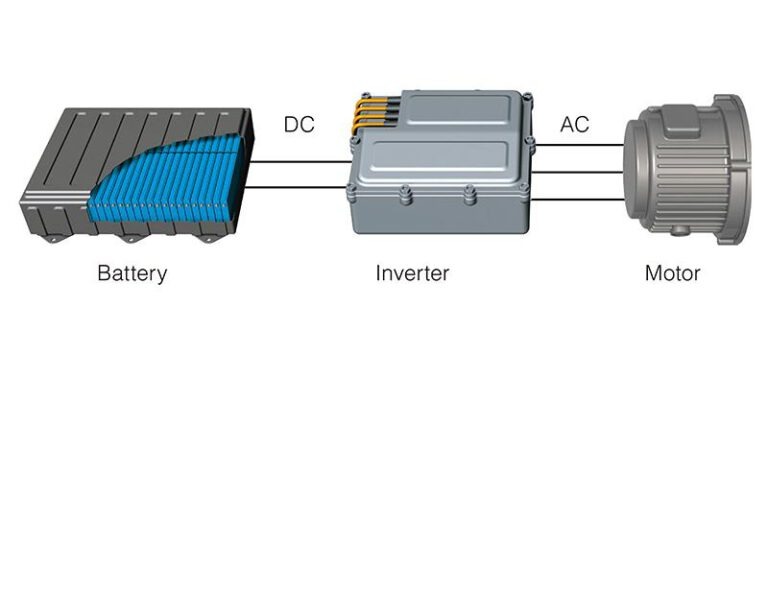

Độ chính xác DC là không thể thiếu để đạt được các phép đo hiệu quả chính xác

Ví dụ, khi đo hiệu quả của bộ chuyển đổi DC / AC, không chỉ độ chính xác AC mà độ chính xác DC cũng quan trọng không kém. Với PW6001, độ chính xác của phép đo DC là ± 0,02% rdg. ± 0,05% fs * mang lại các phép đo hiệu quả chính xác và ổn định.

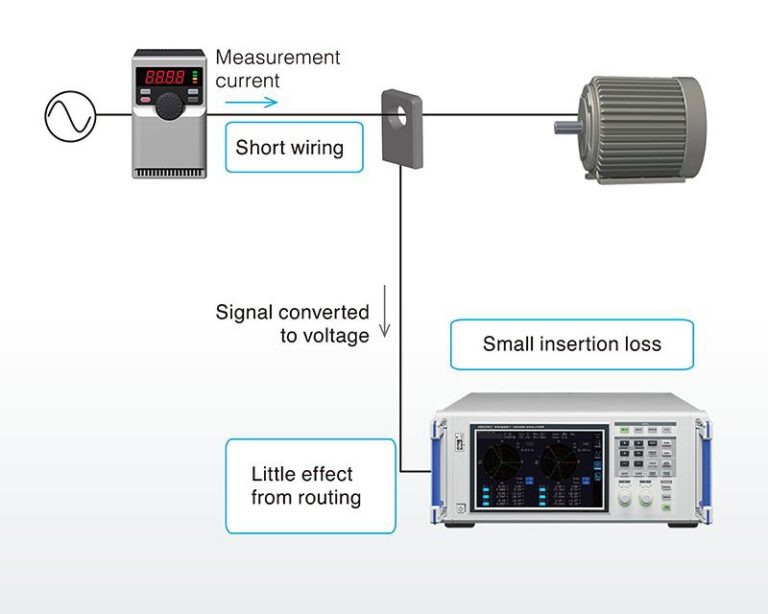

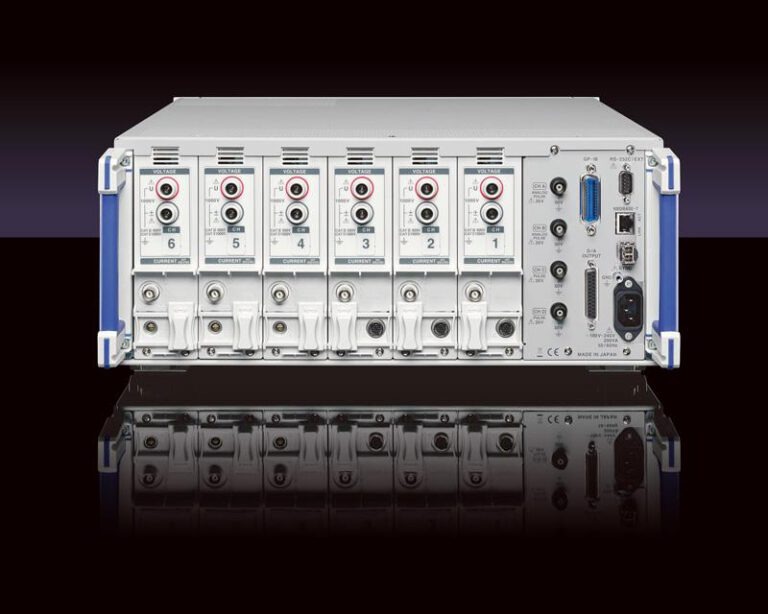

Hioki PW6001 được thiết kế đặc biệt cho phép đo chính xác cao

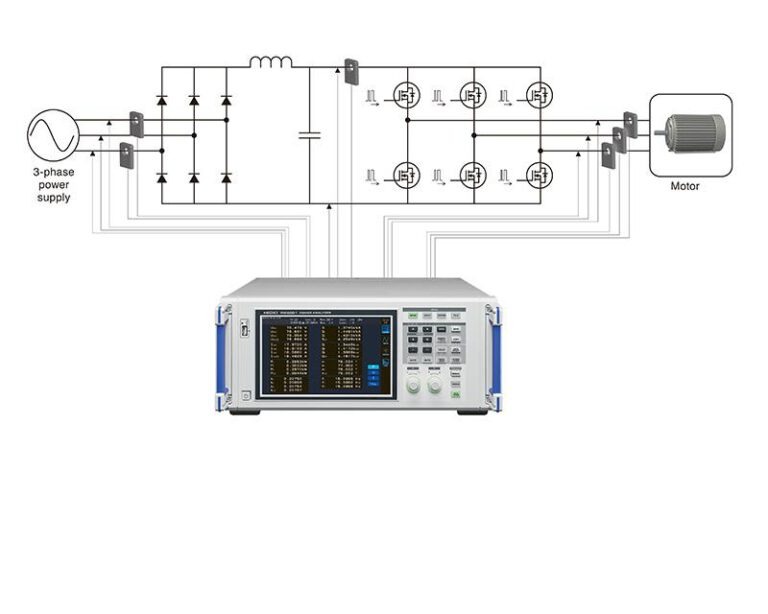

Điều này làm giảm ảnh hưởng của việc đi dây và suy hao đồng hồ đo, cho phép thực hiện các phép đo với điều kiện đi dây gần với môi trường hoạt động thực tế để tạo ra một hệ thống hiệu quả cao.

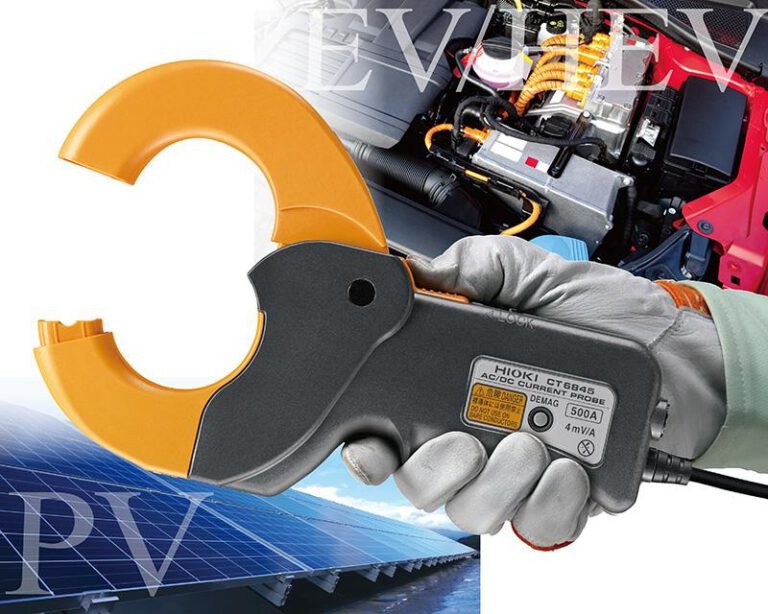

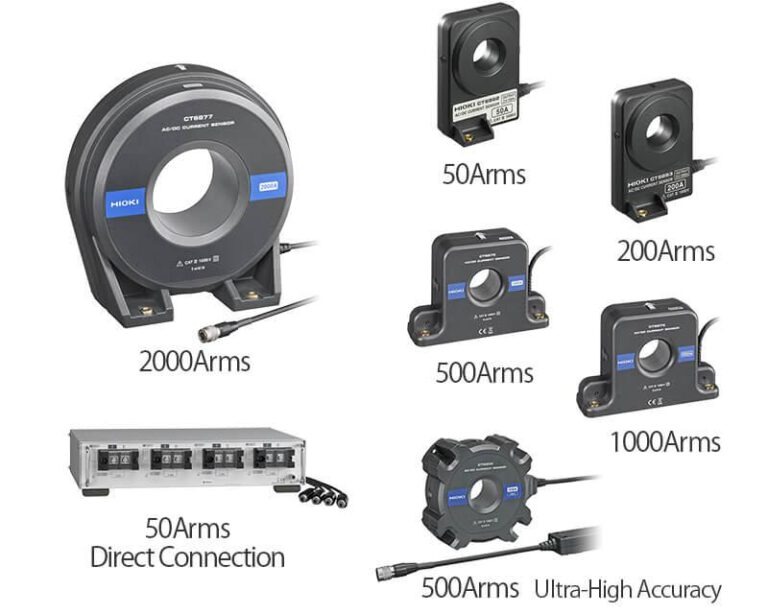

Cảm biến dòng điện kẹp có độ chính xác cao

Dòng CT684x có các đặc tính nhiệt độ rộng và dải nhiệt độ hoạt động từ -40 ° C đến 85 ° C, cho phép chúng được sử dụng trong đánh giá hoạt động của các thiết bị và thiết bị bên trong chịu sự thay đổi nhiệt độ khắc nghiệt. Hiệu suất khó khăn của các cảm biến hiện tại giúp đảm bảo bạn có thể thực hiện các phép đo mình cần.

Nhận độ chính xác tổng hợp là ± 0,075% rdg

Thêm ± 0,05% rdg. độ chính xác của cảm biến hiện tại với độ chính xác cơ bản của PW6001 là ± 0,025% rdg. để đạt được độ chính xác ± 0,075%. Chọn từ một loạt các cảm biến để bao phủ dòng điện rất nhỏ từ 10mA đến tải lớn 2000A .

Các đầu dò hiện tại băng rộng được hỗ trợ

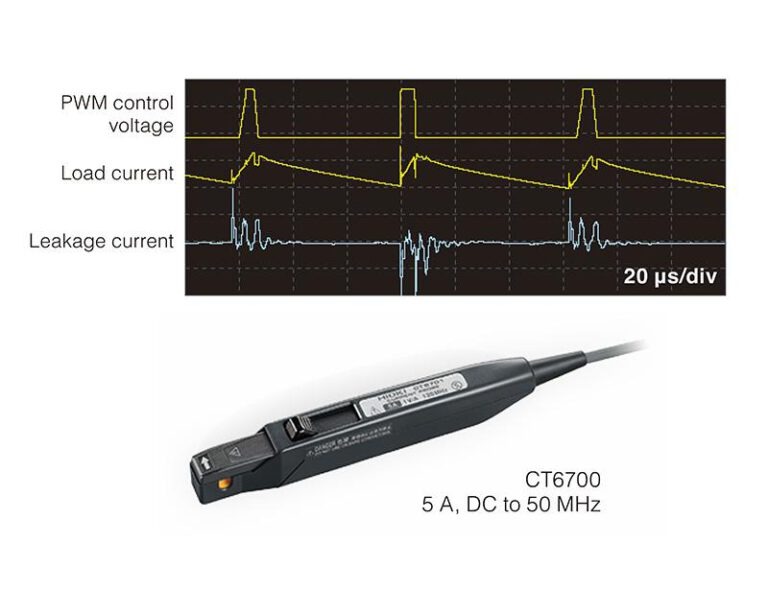

Khi kết hợp với đầu dò dòng băng rộng Hioki, nó cũng có thể đo dòng 0,5 mA. Điều này hoàn hảo để quan sát dạng sóng dòng rò trong bộ biến tần.

・ CT6700, CT6701 1 mA〜
・ CT6710, CT6711 0,5 mA〜

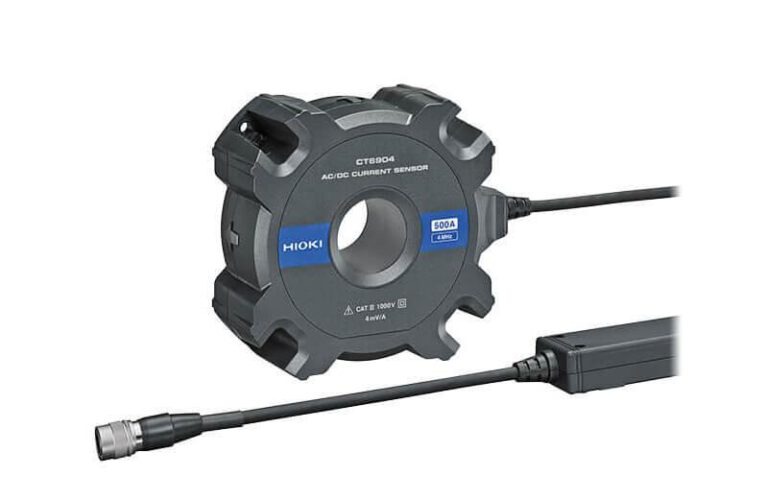

CT6904, Thiết bị tối ưu để kiểm tra biến tần dòng điện lớn

Công nghệ mới được phát triển được sử dụng trong các khu vực cuộn dây (CT), đạt được dải đo rộng từ DC đến 4MHz.
CT6904 làm cho nó trở thành cảm biến dòng điện đẳng cấp thế giới mang lại mức hiệu suất cao nhất khi được sử dụng cùng với Hioki PW6001.

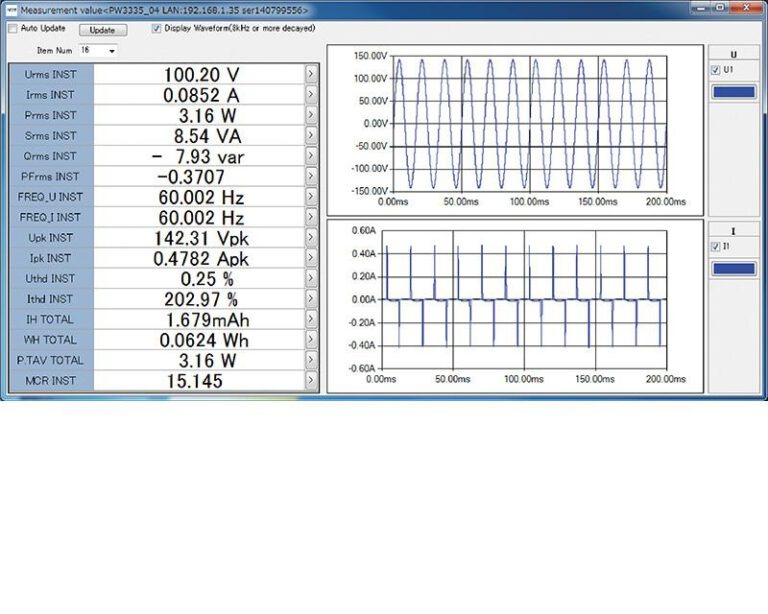

Phần mềm giao tiếp PC – PW Communicator

PW Communicator là một phần mềm ứng dụng chuyên dụng để giao tiếp giữa Hioki PW6001 và PC. Tải xuống miễn phí có sẵn từ trang web Hioki. Ứng dụng này chứa các chức năng thuận tiện để cài đặt PW6001, giám sát các giá trị đo, thu thập dữ liệu thông qua giao tiếp, hiệu quả tính toán và hơn thế nữa.

Điều khiển từ xa qua mạng LAN

Điều khiển Hioki PW6001 từ xa qua máy tính bảng, điện thoại thông minh hoặc bất kỳ thiết bị nào có trình duyệt web tiêu chuẩn.

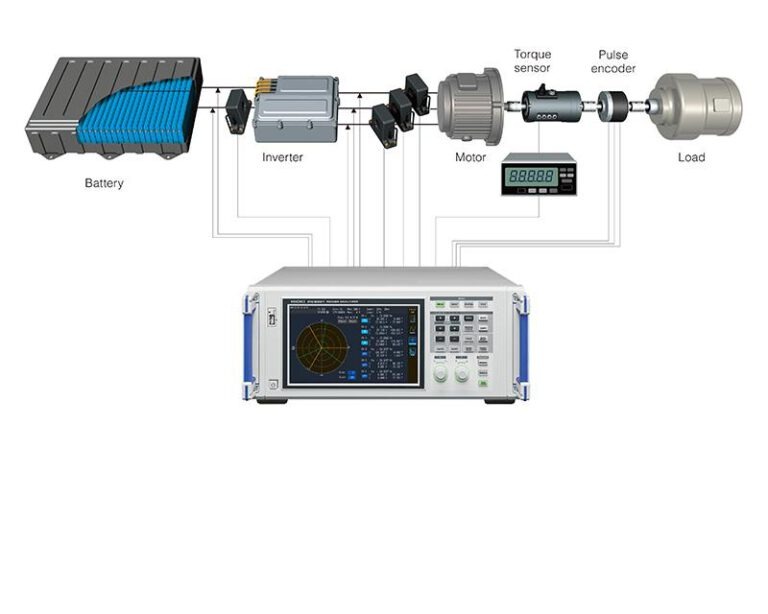

Hioki PW6001 có các chức năng phân tích động cơ đa dạng

Nhập tín hiệu từ đồng hồ đo mô-men xoắn và đồng hồ tốc độ để đo công suất động cơ. Ngoài các thông số động cơ như công suất động cơ và góc điện, cũng có thể đo tín hiệu đầu ra từ đồng hồ đo cách điện và đồng hồ đo tốc độ gió.

Đo SiC đạt được với độ phân giải cao

Độ phân giải cao là cần thiết để đo độ chính xác cao của dạng sóng PWM đối với chất bán dẫn SiC có điện trở BẬT thấp. TrueHD 18-bit đạt được ở mức độ chính xác chưa từng có trước đây.

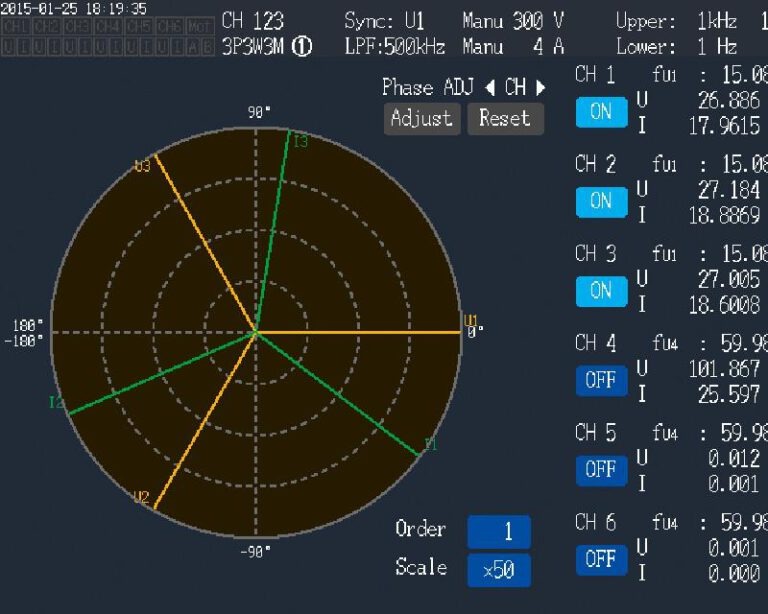

Hioki PW6001 có chức năng đo góc điện nâng cao

PW6001 có chức năng đo góc điện tích hợp cần thiết để đo các thông số động cơ trong động cơ đồng bộ hiệu suất cao và phân tích điều khiển véc tơ thông qua hệ tọa độ dq. Thực hiện các phép đo thời gian thực của các pha cho các thành phần sóng cơ bản hiện tại và điện áp dựa trên các xung bộ mã hóa. Hơn nữa, việc điều chỉnh góc pha bằng không khi xuất hiện điện áp cảm ứng cho phép đo pha ở tiêu chuẩn điện áp cảm ứng. Cuối cùng, PW6001 có thể phát hiện chuyển tiếp / đảo ngược từ xung pha A và pha B để cho phép phân tích 4 góc phần tư của mô-men xoắn và RPM.

Hioki PW6001 hiển thị kết quả tính toán trong thời gian thực

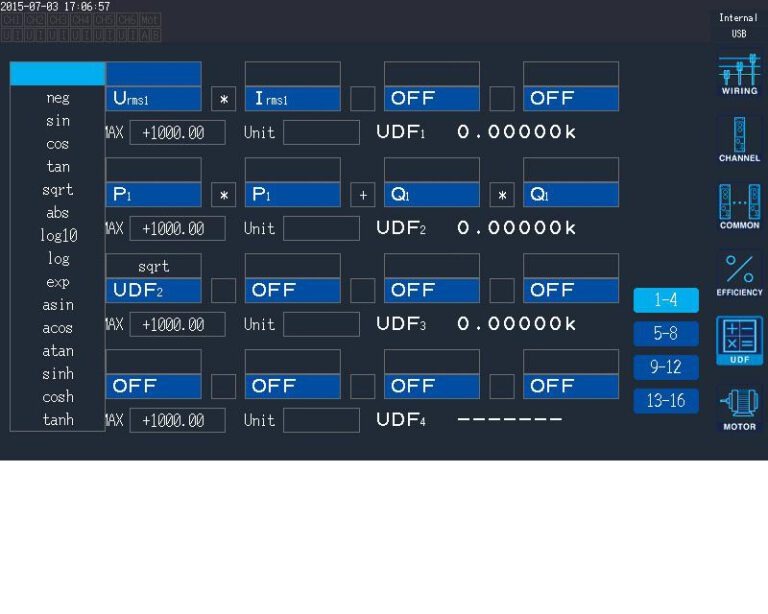

Đặt phương trình để PW6001 tính toán các giá trị đo lường theo cách bạn muốn. Bạn có thể nhập tối đa 16 công thức tính toán và các hàm như sin và log đều được hỗ trợ. Kết quả tính toán có thể được sử dụng làm tham số cho các công thức tính toán khác, cho phép phân tích phức tạp.
-Tính toán Ld và Lq trong điều khiển véc tơ động cơ
-Đo tổn thất lõi ferit
-Tăng RMS và công suất
-Tính toán hiệu suất và tổn thất đa hệ thống với mô-đun năng lượng mặt trời và thiết bị tương tự

Kiểm tra máy điều hòa điện

Các thông số cần thiết cho bộ điều hòa công suất, chẳng hạn như công suất phản kháng sóng cơ bản Qf nd, tỷ lệ gợn sóng DC và tỷ lệ không cân bằng 3 pha, có thể được đo và hiển thị đồng thời. Dữ liệu đo được yêu cầu có thể được xem trong nháy mắt, cải thiện hiệu quả kiểm tra.

Xây dựng đồng hồ đo điện 12 kênh bằng cách sử dụng “đồng bộ hóa số”

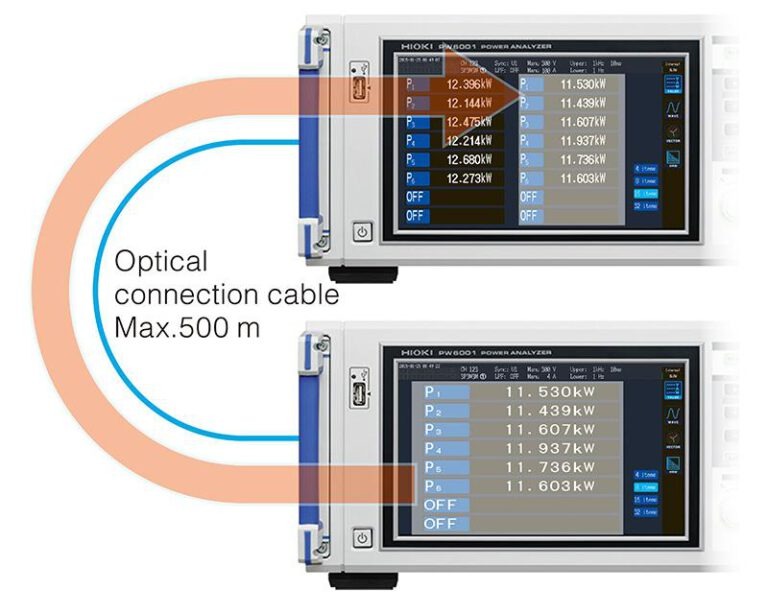

Đối với các phép đo đa điểm, hãy sử dụng chức năng đồng bộ hóa số để chuyển các thông số công suất từ ​​thiết bị thứ cấp sang tổng hợp tại thiết bị chính trong thời gian thực, về cơ bản cho phép bạn xây dựng hệ thống phân tích công suất 12 kênh

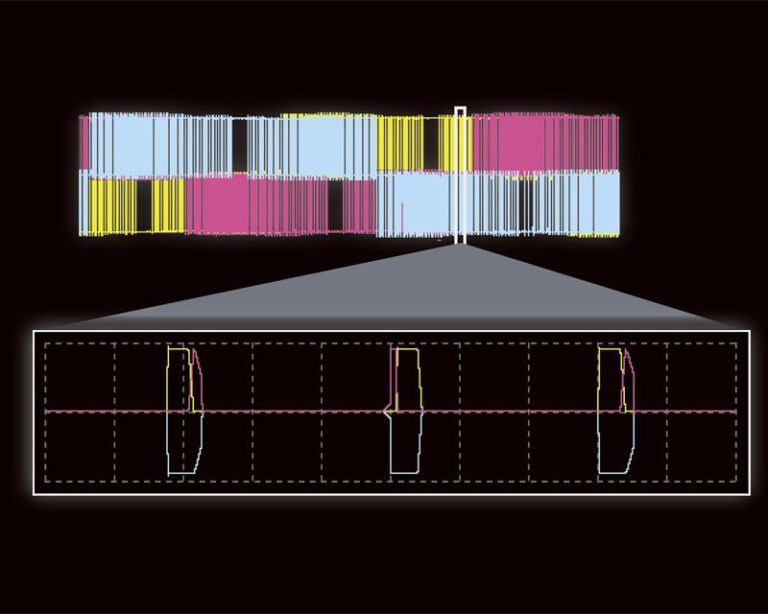

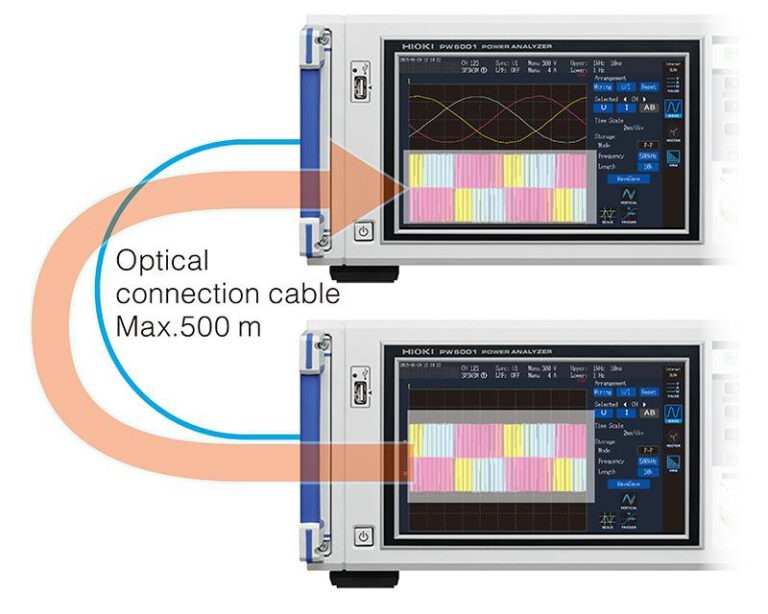

Chỉ cần chuyển các dạng sóng với “đồng bộ hóa dạng sóng”

Đạt được thời gian thực * truyền dữ liệu lấy mẫu 18 bit 5 MS / s. Các dạng sóng đo trên thiết bị thứ cấp được hiển thị mà không cần sửa đổi trên thiết bị chính, mở đường cho các ứng dụng mới cho bộ phân tích công suất, chẳng hạn như đo độ lệch pha điện áp giữa hai thiết bị riêng biệt.

Thông số kỹ thuật của thiết bị phân tích công suất Hioki PW6001

Có các loại model cho bạn lựa chọn

Dây điện áp và cảm biến dòng điện lựa chọn được yêu cầu để thực hiện các phép đo.
