Thiết bị phân tích chất lượng điện Model PQ3198 Hãng Hioki

Model: PQ3198

Hãng sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Phụ kiện kèm theo: Hướng dẫn sử dụng × 1, Hướng dẫn đo × 1, Bộ dây điện áp L1000 × 1 (Đỏ / Vàng / Xanh / Xám mỗi chiếc 1, Đen 4, chiều dài 3m (9,84ft), Kẹp cá sấu × 8), Kẹp màu, Bộ đổi nguồn AC Z1002 × 1, Dây đeo × 1, cáp USB (chiều dài 1 m 3,28 ft) × 1, Bộ pin Z1003 × 1, Thẻ nhớ SD 2GB Z4001 × 1, Phần mềm ứng dụng (PQ ONE) × 1

Hioki PQ3198 là Thiết bị đo công suất và phân tích chất lượng điện do hãng Hioki sản xuất..Đây  là thiết bị tốt nhất với độ chính xác và tin cậy cao dùng để đo các mạch điện 1 pha đến 3 pha với độ chính xác cao. PQ3198 mới và được cải tiến là một máy phân tích chất lượng điện năng để theo dõi và ghi lại các bất thường của nguồn điện, cho phép nhanh chóng điều tra nguyên nhân của chúng và cũng để đánh giá các sự cố cung cấp điện như sụt áp, nhấp nháy, sóng hài và các sự cố điện khác. Các tính năng mới bao gồm khả năng điều khiển các cảm biến hiện tại trực tiếp từ PQA và khả năng ghi âm nâng cao.

Các tính năng của Hioki PQ3198

 PQ3198 cải tiến mới thích hợp cho giám sát và ghi các sự cố bất thường nguồn điện, qua đó giúp điều tra nguyên nhân nhanh chóng. Đồng thời còn giúp đánh giá các vấn đề  như sụt điện, nhấp nháy điện áp, sóng hài và các vấn đề điện khác. Các tính năng mới bao gồm: khả năng cấp nguồn và tự động nhận cảm biến dòng điện thẳng từ PQA và nâng cao các khả năng ghi dữ liệu.

Duy trì và quản lý năng lượng điện; phân tích các vấn đề dễ dàng, tin cậy hơn bao giờ hết

Vai trò thiết yếu của năng lượng điện trong xã hội ngày nay đặt ra yêu cầu phải bảo trì và quản lý hàng ngày nhằm đảm bảo không có vấn đề xảy ra. Trong trường hợp có vấn đề, ví dụ như khi 1 thiết bị hỏng hoặc nhu cầu tăng đột ngột, các kỹ sư cần phải phân tích nguyên nhân nhanh chóng. Lúc này, thiết bị phân tích chất lượng điện PQ3198 và PQ3100 sẽ là trợ thủ đắc lực dành cho các nhân viên hiện trường – những người cần phân tích đặc tính nguồn điện thông qua các phương tiện đo lường có khả năng chụp lại toàn bộ phạm vi bất thường nguồn điện một cách tin cậy và đặc biệt dễ sử dụng xuyên suốt toàn bộ trải nghiệm của người dùng, từ kết nối thiết bị đến ghi dữ liệu.

Phân tích vấn đề nguồn điện thiết bị

Chụp lại đầy đủ phạm vi bất thường nguồn điện, bao gồm ngắt điện tạm thời, sụt điện áp, và dao động tần số, trong khi ghi lại xu hướng nhằm giúp điều tra nguyên nhân mất điện đột ngột và các trục trặc không mong muốn trên thiết bị.

Ghi dữ liệu chất lượng cho hệ thống điện

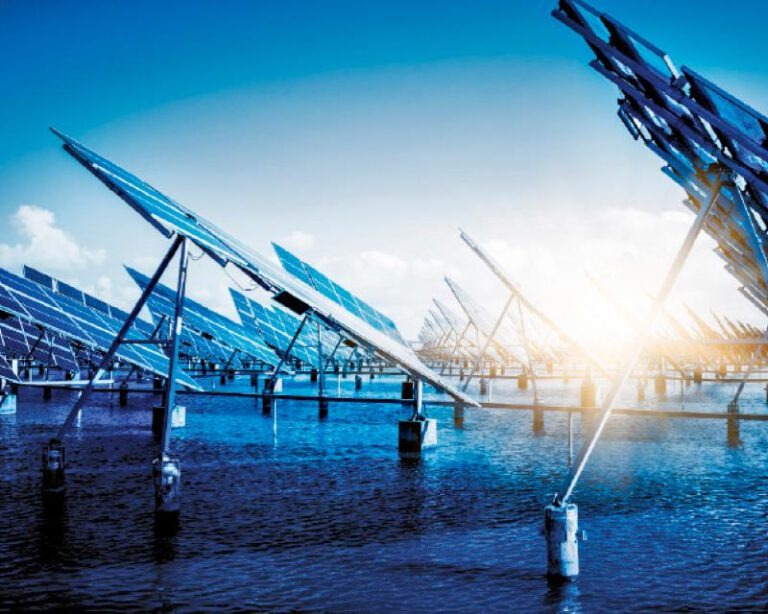

Ghi lại các dao động trong điện áp, dòng điện, công suất, sóng hài, và nhấp nháy điện áp khi kết nối với hệ thống dễ biến động như nguồn năng lượng tái tạo hoặc trạm sạc EV đến lưới điện. Dễ dàng phân tích dữ liệu với phần mềm PQ ONE đi kèm.

Đo dòng điện AC/DC

Sử dụng cảm biến dòng AC/DC tự hiệu chỉnh về 0 để đo dòng điện DC một cách chính xác trong khoảng thời gian dài. Do cảm biến được cấp điện bởi thiết bị nên không cần cài thêm nguồn điện riêng bên ngoài.

Nắm bắt sự bất thường nguồn điện một cách tin cậy với những cài đặt đơn giản

Thiết bị PQ3198 và PQ3100 có thể đo mọi tham số trong một lần, bao gồm công suất, sóng hài và dạng sóng bất thường.

Quá độ điện áp

Quá điện áp

Sụt điện áp

Mất điện

Dao động tần số

Dòng điện khởi động

Sóng hài

Sóng hài bậc cao

Mất cân bằng

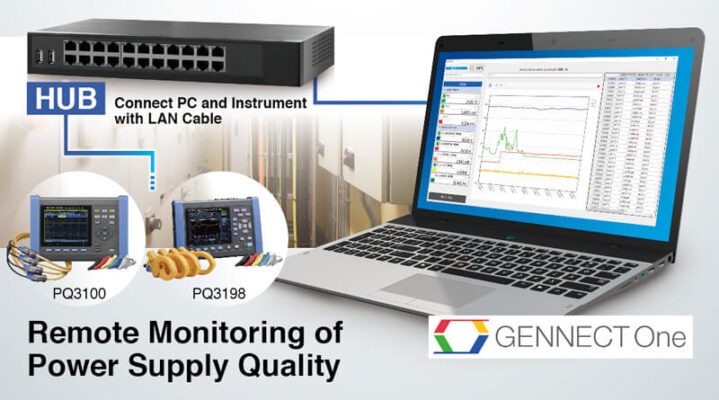

Giám sát từ xa chất lượng nguồn điện của trang web [GENNECT One SF4000]

Nhận kết quả đo từ trang web việc làm trong thời gian thực và hiển thị / lưu chúng trên PC của bạn.
Chuyển ngay lập tức và tự động các tệp đo lường sự kiện chất lượng nguồn điện sang PC của bạn.
Bản thân bộ phân tích chất lượng điện có thể được điều khiển từ xa từ PC của bạn để thay đổi các điều kiện sự kiện.

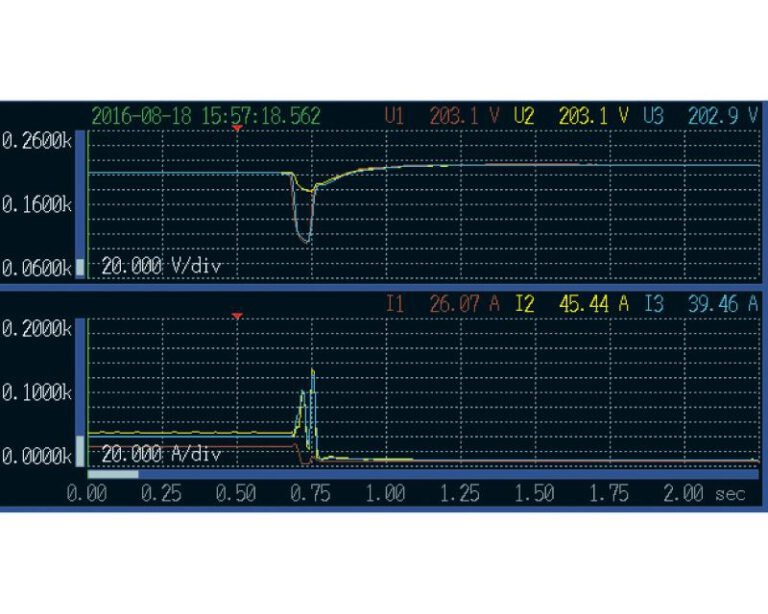

Đồng thời ghi dạng sóng sự kiện và đồ thị xu hướng

 Khi có quá điện áp, sụt điện áp hoặc dòng điện khởi động, PQ3198/PQ3100 có thể đồng thời ghi lại các dao động giá trị RMS1/2 trong 30 giây.

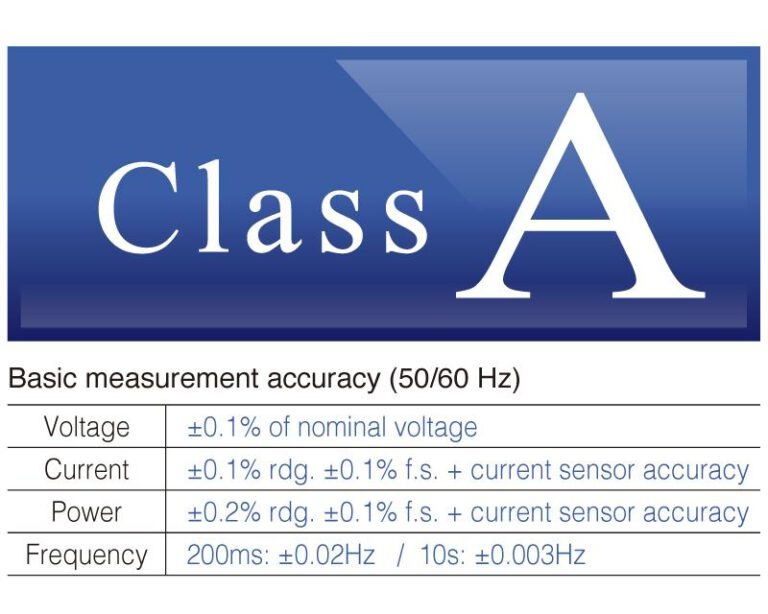

Tuân thủ tiêu chuẩn quốc tế IEC 61000-4-30 Ed. 2 Class A

Thiết bị PQ3198 tuân thủ tiêu chuẩn IEC 61000-4-30 Ed. 2 Class A. Theo đó, nó có thể thực hiện các nhiệm vụ đo bắt buộc theo tiêu chuẩn như tính toán liên tục; phát hiện các sự kiện như quá điện áp, sụt điện áp và mất điện; đồng bộ thời gian bằng GPS (bán rời). Trong tiêu chuẩn quốc tế IEC 6100-4-30, Class A chỉ định các tham số chất lượng điện, độ chính xác và tuân thủ tiêu chuẩn để tạo thuận lợi cho việc so sánh và trao đổi kết quả đo từ nhiều dụng cụ khác nhau.

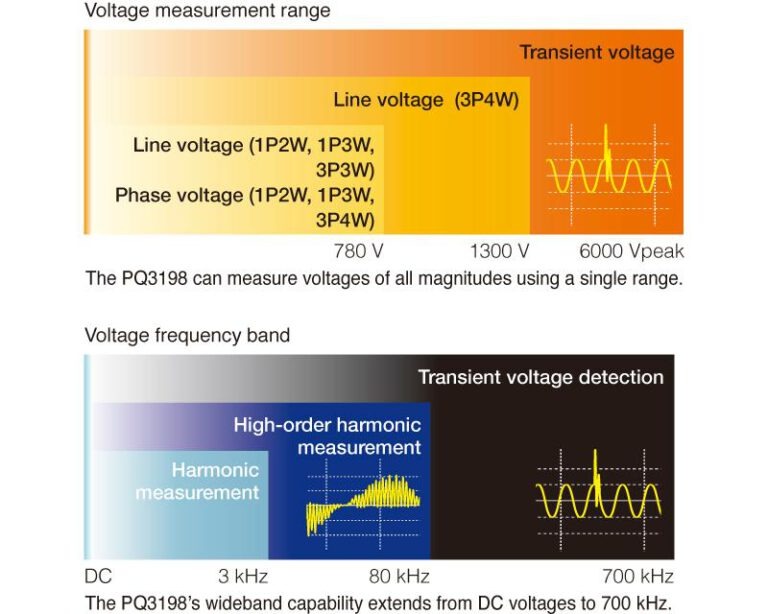

Đặc tính điện áp cao, băng thông rộng

PQ3198 có thể đo quá độ điện áp lên đến 6000 V xảy ra trong khoảng thời gian ngắn 0.5 μs (2 MS/giây). Nó có thể đo thành phần sóng hài bậc cao từ 2 kHz đến 80 kHz. Khi bộ biến tần được sử dụng ngày càng rộng rãi, trục trặc và hỏng hóc trong dải tần số đó trở nên phổ biến hơn.

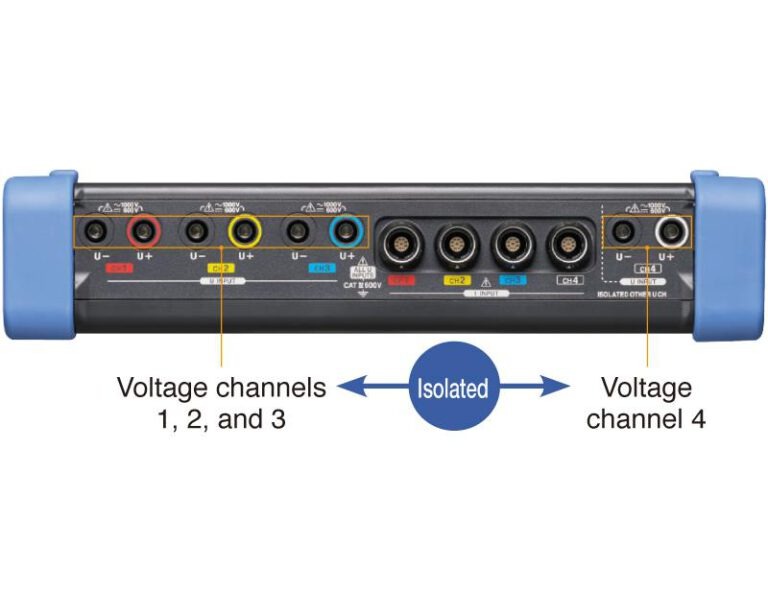

Đo 2 mạch

Do kênh điện áp thứ 4 của PQ3198 được tách riêng với 3 kênh điện áp đầu, dụng cụ có thể đo công suất và hiệu suất qua 2 mạch riêng biệt.

Ứng dụng

 Đồng thời đo/ giám sát phần sơ cấp (AC) và thứ cấp (DC) của một bộ sạc nhanh xe điện EV

 Đồng thời đo/ giám sát phần sơ cấp (AC) và thứ cấp (DC) của hệ thống điện mặt trời

Đồng thời đo phần sơ cấp (DC) và thứ cấp (AC) của bộ biến tần DC/AC (3 pha)

 Đồng thời đo phần sơ cấp và thứ cấp của UPS

 Đồng thời đo nguồn điện (AC) và mạch điều khiển (DC)

 Đồng thời đo mạch 3 pha và dây đất

 Đồng thời đo dây trung tính để phát hiện rò

Kiểm tra chất lượng điện cấp bởi bộ sạc nhanh xe điện EV

Do kênh điện áp thứ 4 của PQ3198 được tách riêng khỏi 3 kênh điện áp đầu tiên, thiết bị có thể đo công suất và hiệu suất trên 2 mạch riêng biệt. Ví dụ, bạn có thể kiểm tra chất lượng đầu vào (AC) và đầu ra (DC) của một bộ sạch nhanh xe điện EV trong khi đồng thời đo công suất và hiệu suất giữa đầu vào-đầu ra.

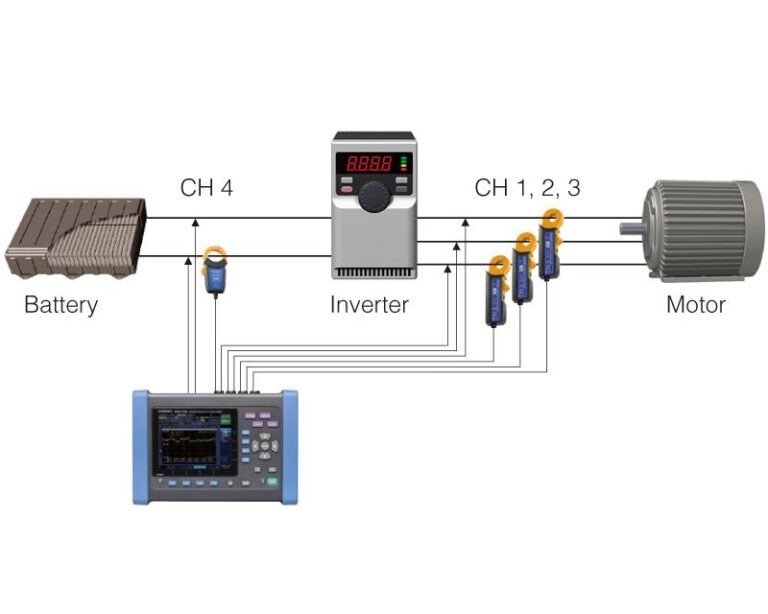

Đo biến tần đơn giản

PQ3198 có thể đo phần thứ cấp của biến tần với tần số cơ bản 40-70 Hz và tần số mang lên đến 20 kHz. Nó có thể đo hiệu suất của biến tần 3 pha/DC.

*Để đo biến tần chính xác hơn, HIOKI khuyến nghị sử dụng thiết bị Phân tích công suất PW6001 hoặc PW3390.

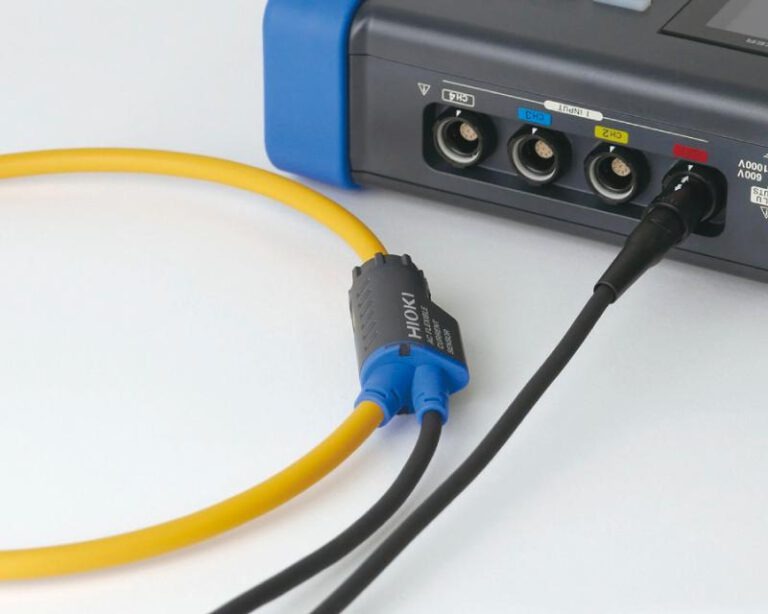

Không cần nguồn điện bên ngoài

Do nguồn điện cảm biến được cấp bởi thiết bị, nên không cần bộ chuyển đổi AC khi sử dụng cảm biến AC/DC hoặc cảm biến linh hoạt.

Đo lường mạch điện 400 Hz

Bên cạnh 50/60 Hz, PQ3198 có thể đo tần số mạch điện 400 Hz

Phạm vi rộng lớn có thể đáp ứng mọi ứng dụng

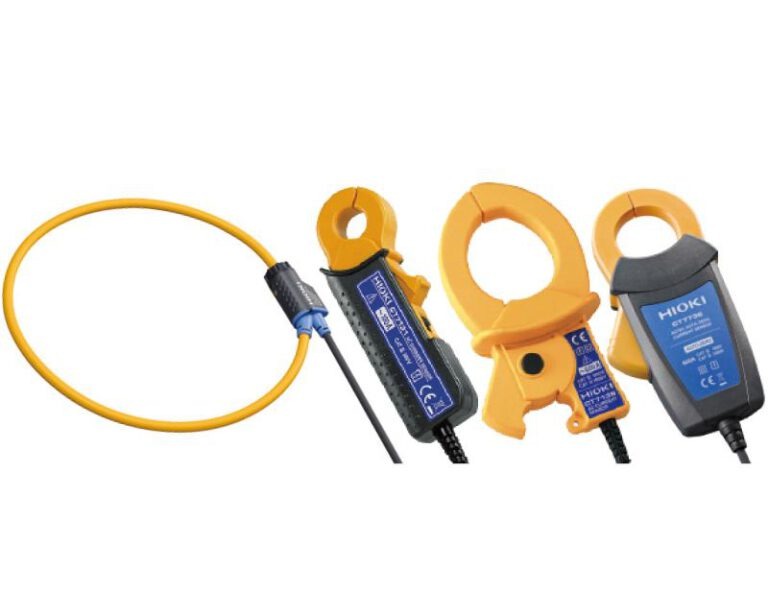

Sử dụng cảm biến HIOKI trong chuỗi các ứng dụng để đo thiết bị trải dài từ phần thứ cấp của CTs đến dây dòng điện cao. CT7136 cung cấp 2 dải đo (50 A/500 A), cũng như cảm biến linh hoạt của HIOKI cung cấp các dải đo (50 A/500 A/5000 A). Do phạm vi đo hiệu quả tăng đến 120% của phạm vi danh định, cảm biến linh hoạt có thể được sử dụng để đo dòng điện lên đến 6000 A.

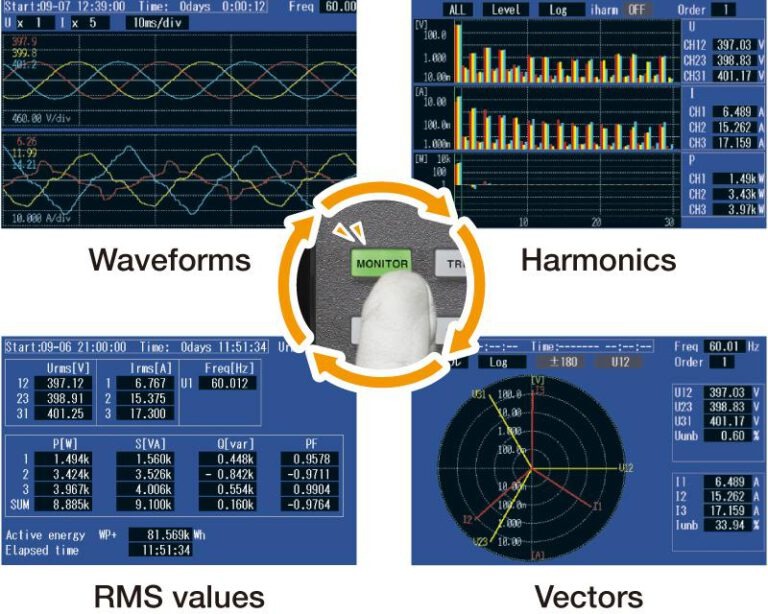

Hiển thị tham số dễ hiểu

Do bạn có thể chuyển đổi màn hình để hiển thị mọi tham số đo trong khi thực hiện đo, nên dễ dàng kiểm tra các điều kiện. *Ảnh chụp màn hình thể hiện màn hình PQ3100.

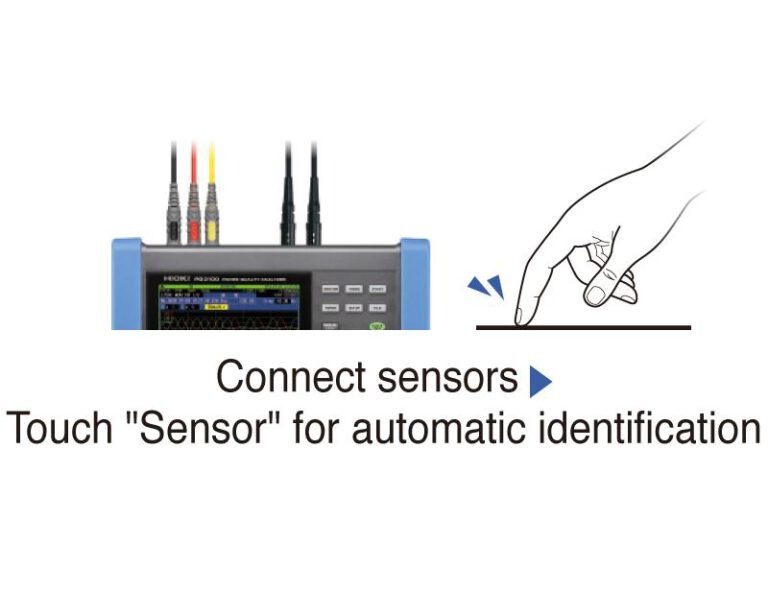

Phát hiện cảm biến tự động để tránh đo sai

Kết nối đơn giản đến cảm biến dòng điện, chạm “Sensor” trên màn hình, và thiết bị sẽ tự động phát hiện loại cảm biến và phạm vi dòng điện cực đại.

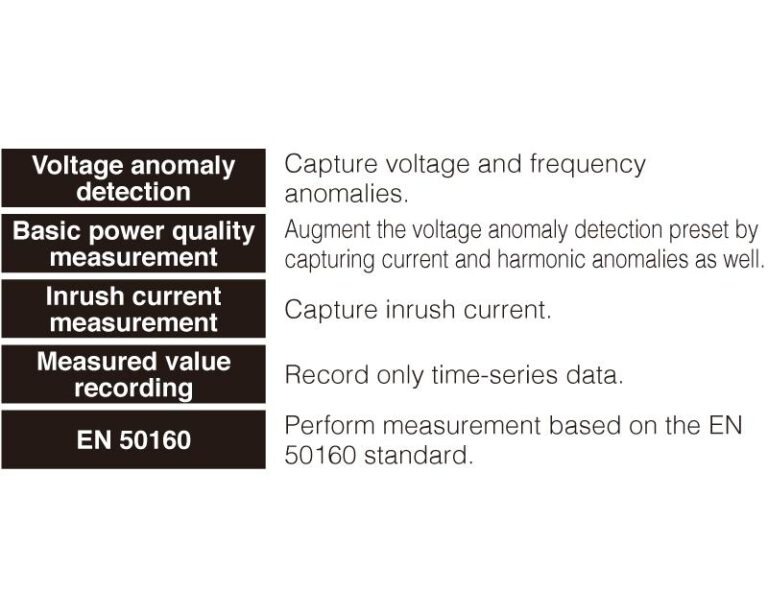

Chức năng cài đặt đơn giản để đơn giản hoá việc cấu hình các tham số ghi

Chọn thiết lập phù hợp ứng dụng của bạn, thiết bị sẽ tự động cấu hình tham số ghi

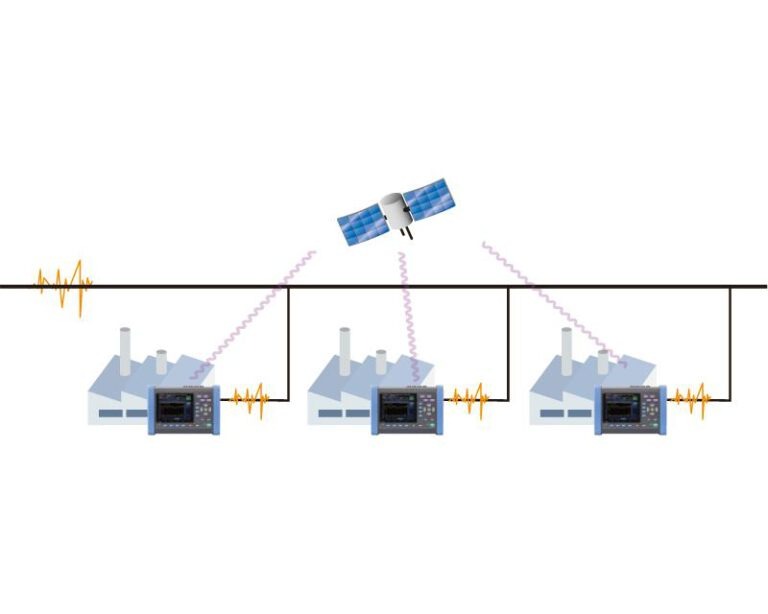

Đồng bộ thời gian GPS

GPS OPTION PW9005 có thể được sử dụng để hiệu chỉnh thời gian trong thiết bị sang thời gian tiêu chuẩn UTC. Khả năng này loại trừ các sai khác về thời gian giữa các thiết bị, cho phép phân tích dữ liệu thu được ở nhiều thiết bị khác nhau tại cùng một thời điểm.

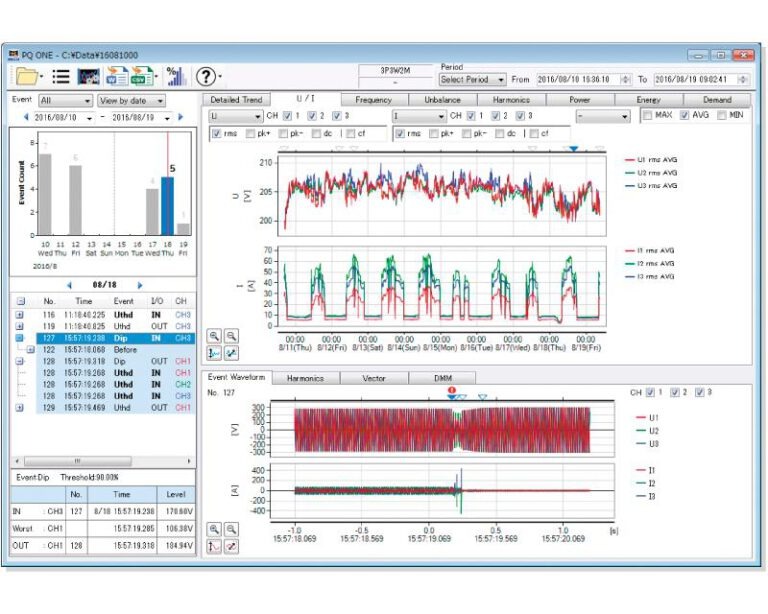

Phân tích dữ liệu và tạo báo cáo với phần mềm phân tích chất lượng điện PQ ONE của HIOKI

Nhóm các dữ liệu từ các vị trí, thời gian và ngày đo khác nhau vào thư mục để xem chung. <Chức năng Quick Report >

Nhóm chung các đồ thị xu hướng cho nhiều bộ dữ liệu và xuất chúng thành báo cáo. Tính năng này hữu ích khi bạn muốn so sánh các ngày khi thực hiện ghi chép lặp lại hoặc hoặc dữ liệu từ nhiều vị trí khác nhau. < Hiển thị danh sách dữ liệu phân tích > Hiển thị chi tiết dữ liệu đo, bao gồm thống kê sự kiện, danh sách sự kiện và đồ thị sự kiện. Chọn tham số bạn cần xuất trong báo cáo..

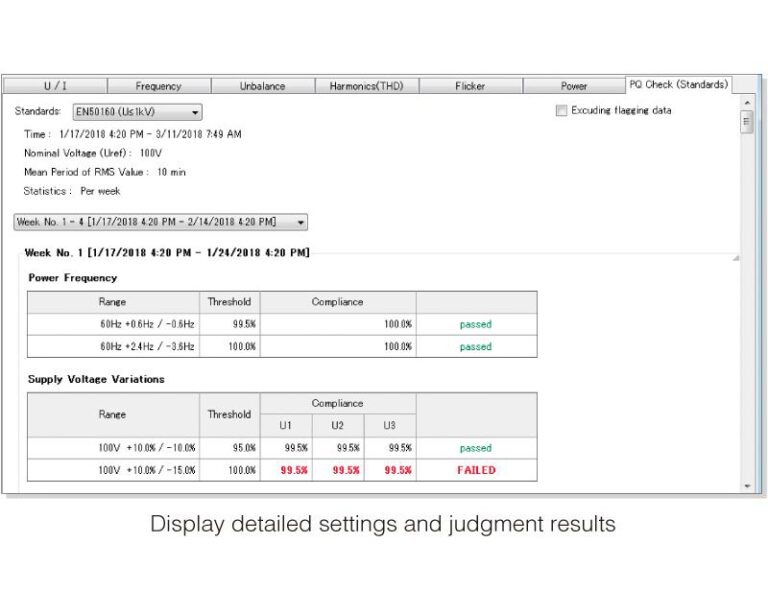

Chức năng đánh giá EN 50160

Đánh giá xem dữ liệu có tuân thủ tiêu chuẩn EN 50160 bằng cách phân tích và tạo ra đánh giá dựa trên dao động điện áp trong suốt khoảng thời gian xu hướng. Bạn có thể tuỳ chỉnh các yếu tố và tham số đánh giá.

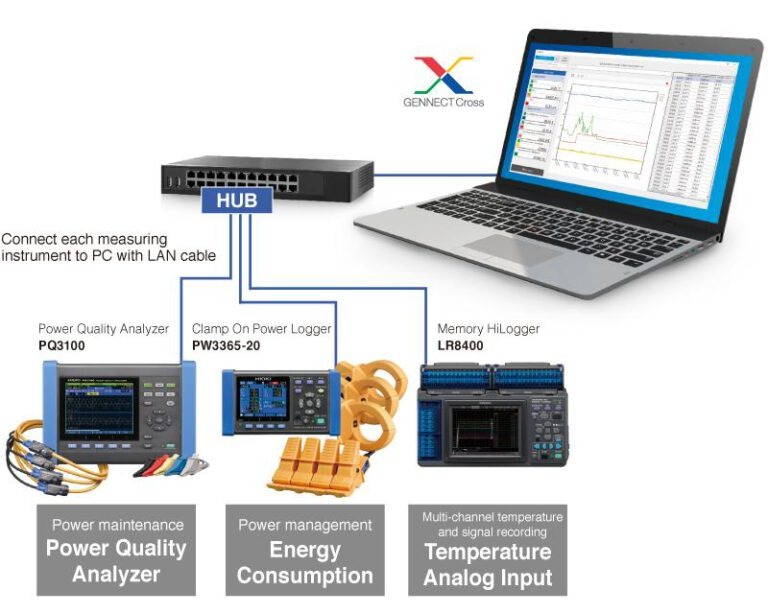

Chương trình ứng dụng PC <GENNECT Cross dành cho Windows>

* Cập nhật trong tương lai của PQ3198 đã được lên lịch để cung cấp khả năng tương thích

Đồng thời giám sát mọi dữ liệu theo thời gian thực

Kết nối các thiết bị đo đến máy tính bằng dây cáp LAN*

Phần mềm tự động nhận dạng dụng cụ đo kết nối mạng LAN

Hiển thị các dữ liệu thu được theo dạng đồ thị trong thời gian thực

Quản lý và lưu kết quả với phần mềm

Liệt kê các giá trị MAX, MIN và AVG (Hiển thị thời gian của dữ liệu MAX & MIN)

Thông số kỹ thuật của Hioki PQ3198

• Kiểm tra vấn đề nguồn điện theo Tiêu chuẩn IEC61000-4-30 Class A
•  Ghi liên tục với độ chính xác cao (V: ±0.1% điện áp danh định, A: ±0.1% rdg. ±0.1% f.s., W: ±0.2% rdg. ±0.1% f.s.)
• Dải điện áp băng thông rộng cho phép bạn đo thành phần sóng hài lên đến 80 kHz
• Đỉnh điện áp thoáng qua tối đa 6000V lên đến 700 kHz
• Đo đến 6000 A AC
• Hai hệ thống đo điện và tính hiệu suất trên (ch 1, ch 2, ch 3) và ch 4
• Thực hiện phép đo đơn giản với bộ biến tần với tần số cơ bản từ 40 đến 70 Hz và tần số mang tối đa 20 kHz
• Phần mềm PQ ONE miễn phí là công cụ hữu dụng để tạo ra các báo cáo chuyên nghiệp.
• Hộp GPS bán rời để đồng bộ nhiều thiết bị

Các mẫu mà bạn có thể lựa chọn (Mã đặt hàng)
