Thiết bị phân tích công suất Hioki PW3390

Model: PW3390

Hãng sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Phụ kiện kèm theo: 1 bản hướng dẫn sử dụng , dây nguồn × 1, hướng dẫn đo × 1, cáp USB × 1, nhãn dán dây đầu vào × 2, đầu nối D-sub × 1 (PW3390-02, PW3390-03)

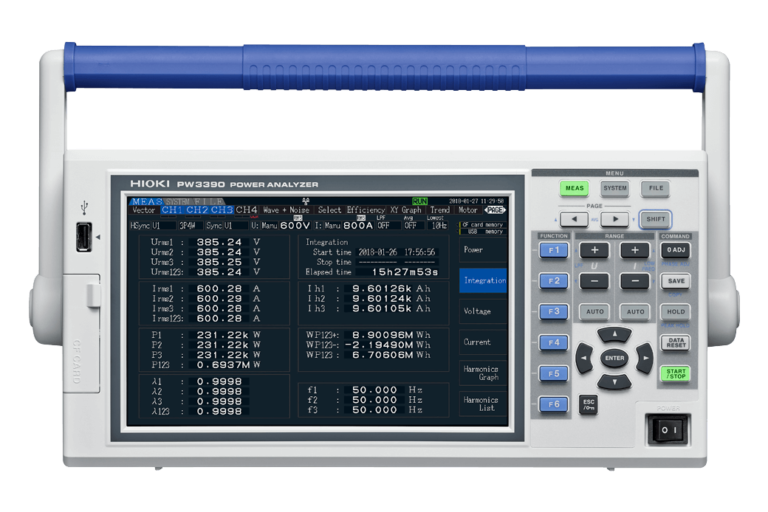

Hioki PW3390 là thiết bị phân tích công suất do hãng Hioki– Nhật Bản sản xuất. Đây là thiết bị đo công suất tốt nhất trong các loại dụng cụ đo công suất để đo đường dây một pha đến ba pha với độ chính xác và độ chính xác cao. PW3390 là máy phân tích công suất dải rộng, chính xác cao để đo công suất điện từ tần số DC đến biến tần, cung cấp bốn kênh đầu vào để hỗ trợ hệ thống động cơ biến tần một pha và ba pha lên đến 4000 A AC / DC với độ chính xác vượt trội.

Các tính năng cơ bản của Hioki PW3390

PW3390 là thiết bị phân tích công suất có biên độ đo lớn, độ chính xác gần như tuyệt đối, với nhiều chức năng từ phân tích dòng DC đo điện năng từ tần số DC cho đến tần số của máy biến tần, hỗ trợ tới 4 kênh đầu vào để đo hệ thống biến tần của động cơ với cường độ lên tới 4000 A AC / DC.

• Độ chính xác công suất cơ bản ± 0,04%, một trong những loại tốt nhất trong cùng loại hiện có mặt trên thị trường
• Dải đo 200 kHz với biên độ phẳng và độ chính xác pha mở rộng đến những tần số cao
• Với thiết kế cực kỳ nhỏ gọn, thiết bị phù hợp ngay cả ở những không gian chật hẹp nhất
• Độ chính xác gần như tuyệt đối, khả năng tính toán, cập nhật dữ liệu công suất chuyển tiếp ở tốc độ cao 50 ms.
• Gửi giá trị đo đến thiết bị ghi dữ liệu của HIOKI có tích hợp chức năng truyền dữ liệu không dây Bluetooth®
• Đo đồng thời nhiều mạch khác nhau và khả năng thu thập dữ liệu đồng bộ tới 8 thiết bị (cho 32 kênh)
• Đo điện năng dễ dàng bằng cách sử dụng đầu kẹp cảm ứng dòng
• Đo lường các thông số đầu vào và đầu ra của công suất và dòng điện

Hioki PW3390 mở rộng khả năng đo lường với danh sách cảm biến dòng điện phong phú

Dễ dàng kết nối các cảm biến dạng kẹp có độ chính xác cao mà không cần cắt cáp. Cảm biến hoạt động trong phạm vi nhiệt độ từ -40 ° C đến 85 ° C (-40 ° F đến 185 ° F), các đặc điểm cho phép đo chính xác cao ngay cả bên trong phòng máy của ô tô.

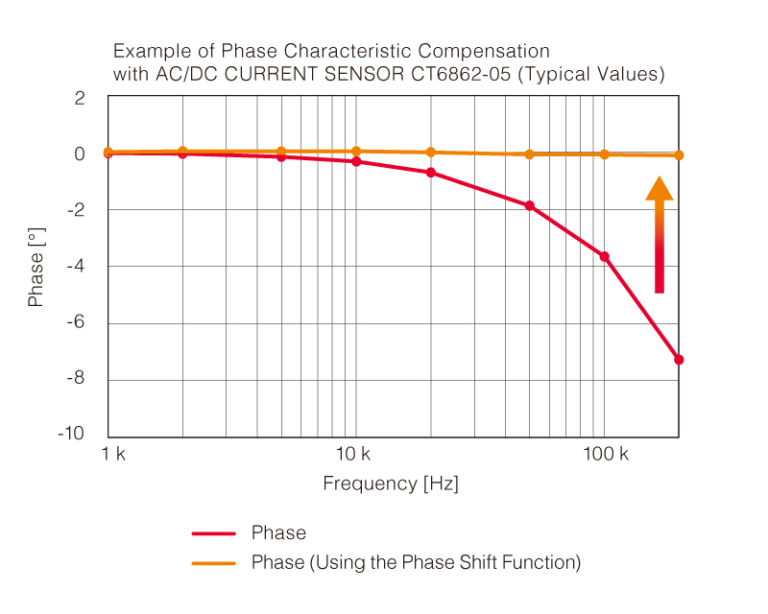

Tích hợp chức năng dịch chuyển pha của cảm biến cho độ chính xác vượt trội với hệ số công suất thấp, tần số cao

Được trang bị công nghệ lấy mẫu ảo mới. Đạt được độ lệch pha tương đương với 200 MS / s trong khi duy trì tốc độ cao 500 kS / s, cũng như độ phân giải cao 16 bit. Đặt và sửa lỗi pha của cảm biến hiện tại ở độ phân giải 0,01 °. Việc sử dụng chức năng dịch pha giúp giảm đáng kể sai số đo. Điều này cho phép đo công suất hệ số công suất thấp, tần số cao có trong tần số chuyển đổi của đầu ra biến tần, điều này rất khó đo bằng thiết bị thông thường.

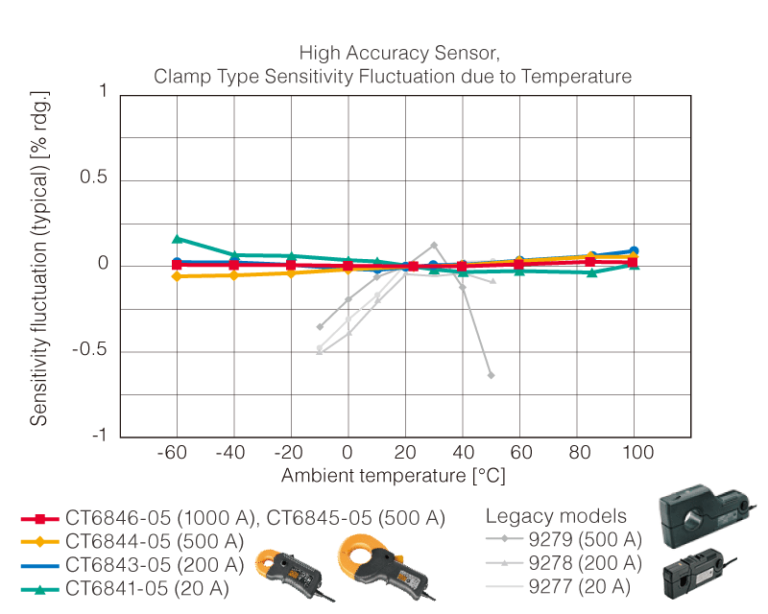

Thực hiện các phép đo chính xác cao ngay cả trong điều kiện nhiệt độ khắc nghiệt

Môi trường nhiệt độ khắc nghiệt, chẳng hạn như phòng máy có nhiệt độ thay đổi dữ dội và phòng nhiệt độ không đổi, có thể cản trở các phép đo có độ chính xác cao. Hioki cung cấp dòng sản phẩm cảm biến dòng điện dạng kẹp có độ chính xác cao và độ chính xác cao với các đặc tính nhiệt độ tuyệt vời và phạm vi nhiệt độ hoạt động rộng.
PW3390 có thể hoạt động từ môi trường nhiệt độ thấp -10 ° C đến nhiệt độ cao 40 ° C, cho phép bạn mang nó đi đo trong nhiều môi trường khác nhau.

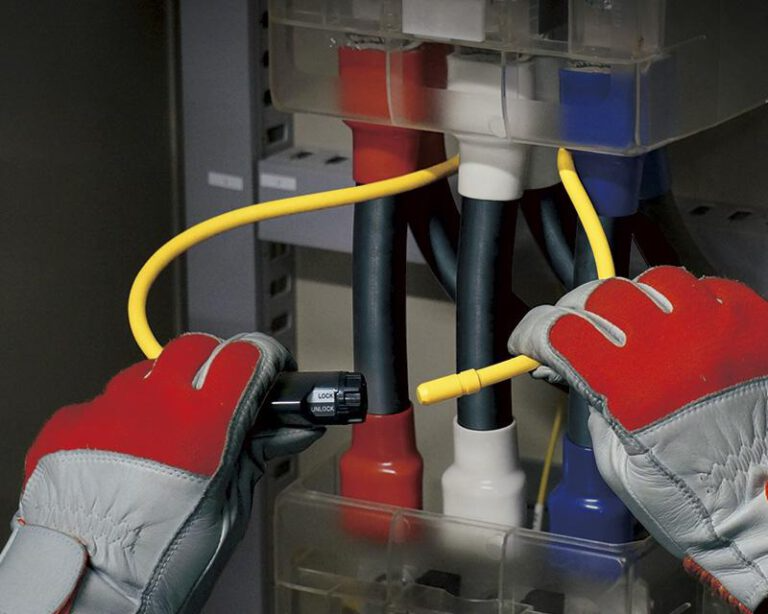

Tối đa 6000 A Phép đo trên dòng 50 Hz / 60 Hz

Dòng CT7040 AC FLEXIBLE CURRENT SENSOR có thể đo đường dây điện thương mại lên đến 6000 A, bao gồm đầu ra của máy điều hòa năng lượng mặt trời. Ngay cả những sợi cáp dày cũng có thể được nối dây dễ dàng giữa hệ thống dây điện đông đúc hoặc ở những vị trí hẹp.

Phương pháp mới để đo dòng điện lớn qua hệ thống dây đa cáp

Việc đo dòng điện có độ chính xác cao trong hệ thống dây điện nhiều cáp với dòng điện lớn đã trở nên khó khăn-cho đến nay. CT9557 bổ sung các dạng sóng đầu ra từ các cảm biến có độ chính xác cao được kết nối với từng đường nhánh của hệ thống dây dẫn đa cáp, để đo dòng điện lớn có độ chính xác cao.

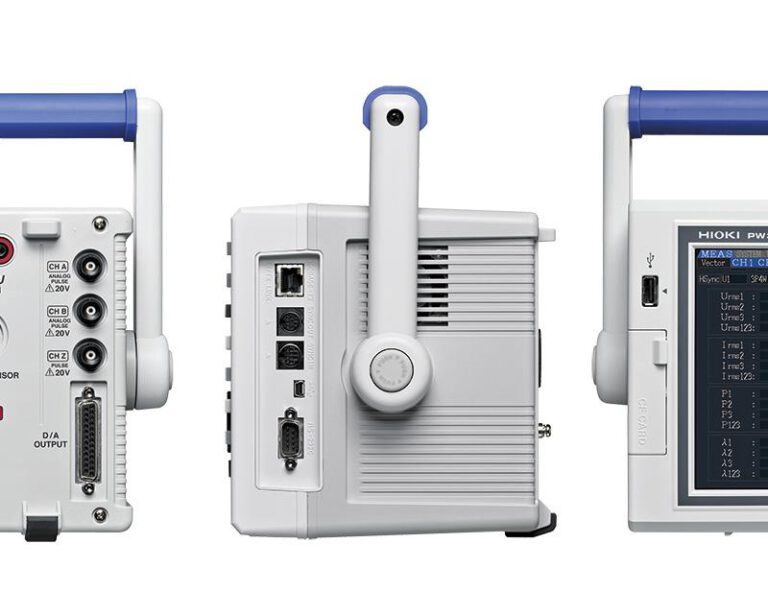

Giao diện mở rộng để liên kết với các thiết bị bên ngoài

Nhiều giao diện tích hợp sẵn, bao gồm LAN, USB (giao tiếp, bộ nhớ), thẻ CF, RS-232C, điều khiển đồng bộ hóa và điều khiển bên ngoài.
Đầu ra D / A * cung cấp đầu ra tương tự ở tốc độ 50 ms cho tối đa 16 tham số. Dạng sóng điện áp và dòng điện cho mỗi kênh cũng có thể được xuất ra.

Thông số kỹ thuật của Hioki PW3390

Số mẫu mà bạn có thể lựa chọn (Mã đặt hàng)
