Giới thiệu về Công Nghệ X-ray

Công Nghệ X-ray

1. Bức Xạ Là Gì?

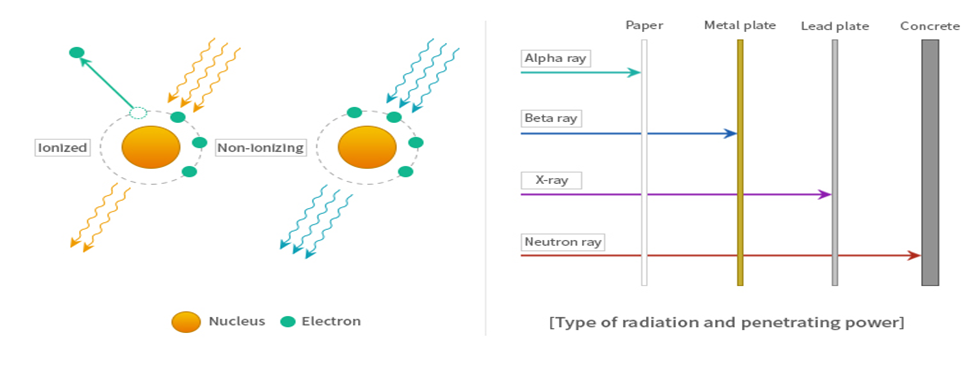

Bức Xạ I-on Hoá: Là loại bức xạ mà gây ra sự I-on hoá vật chất xung quanh.

Ví dụ: tia Alpha, tia Beta, tia Nơ-tron, Electron, proton, tia gamma, X-ray (Tia X).

Bức Xạ Không I-on Hoá : Là loại bức xạ mà không gây ra sự I-on hoá vật chất.

Ánh sáng mặt trời, tia cực tím, tia hồng ngoại, Ánh sáng khả kiến etc.

2. Tia X Là Gì?

2.1 Tia X được phát minh khi nào?

Ngày 5 tháng 11 năm 1895, Rơn-ghen nhận thấy tờ giấy được phủ Bạch kim Bari Xyanua phát huỳnh quang từ xa trong thí nghiệm tia âm cực.
Ông nhận thấy cơ chế phát huỳnh quanh được gây ra bởi một loại tia chưa được biết đến. Ông ấy đặt tên nó là X-ray (tia X) và công bố lý thuyết của mình sau đó nhận giải thường Nobel năm 1901.
Vào thời điểm đó, tia X được dùng để chụp hình ảnh bề mặt đơn thuần.
Tia X ngày nay được sử dụng rộng rãi để chẩn đoán đặc tính và cấu trúc vật chất bằng phương pháp nhiễu xạ, huỳnh quang và phản xạ toàn phần.

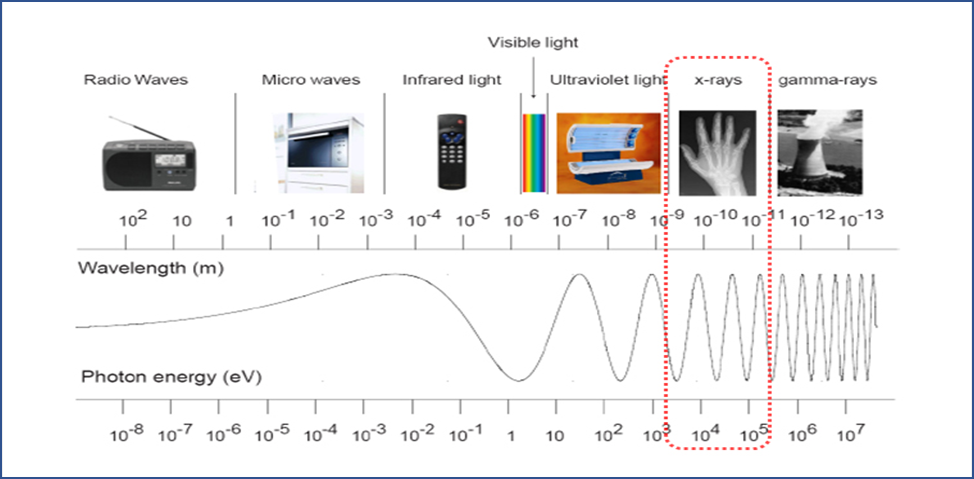

Tia X có bước sóng từ 10^-11~10^-9m

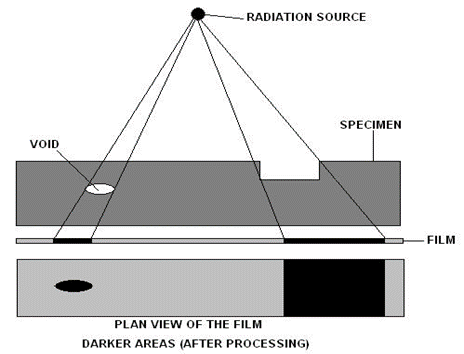

Tia X có khả năng đâm xuyên mạnh qua bề mặt của vật thể.
Ứng dụng trong kiểm tra không thương tổn của y khoa và
không phá huỷ trong Công nghiệp bằng sự tán xạ của năng lượng đâm xuyên.

2.2 Đặc tính của tia X

1. Không thể nhìn thấy

2. Hiệu ứng huỳnh quang – gây ra hiệu ứng huỳnh quang khi tiếp xúc với ZnS, CdS, Nal etc.

3. Gây I-on hoá vật chất

4. Khả năng đâm xuyên mạnh

5. Di chuyển với tốc độ ánh sáng trong Chân không

6. Có thể bị tán xạ

7. Hệ số khúc xạ gần bằng 1

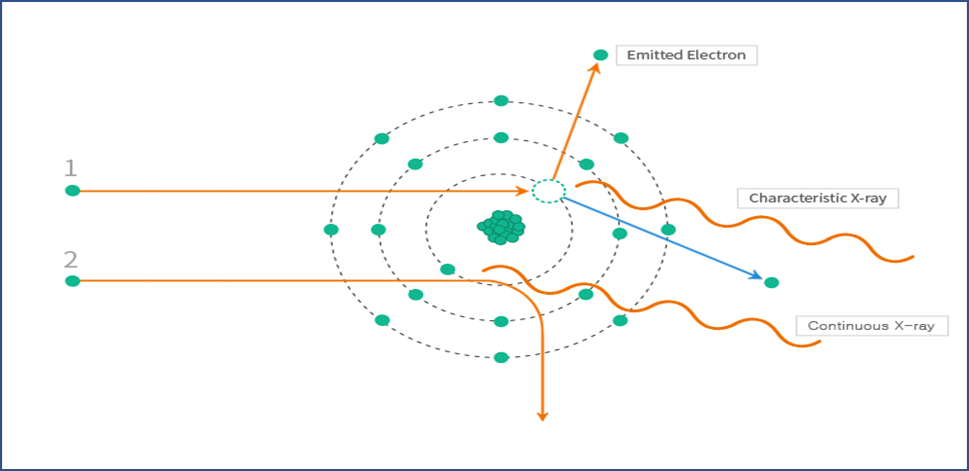

3. Nguyên Lý Phát Xạ Tia X

Tia X Đặc Tính: Electron được gia tốc va chạm với electron trong quỹ đạo của nguyên tử và đẩy electron đó ra
Sóng điện từ mà được sinh ra do sự sai khác năng lượng (sau vạ chạm) được gọi là Tia X Đặc Tính

Tia X Liên Tục Electron được gia tốc và bị giảm tốc bởi năng lượng Coulomb trong nguyên tử, sóng điện từ được phát ra tương ứng với tốc độ bị giảm sau va chạm. Sóng đó được gọi là Tia bremsstrahlung hay Tia X liên tục. Đây là phương pháp mà hiện nay đa số các máy X-ray đang sử dụng.

4. Cấu Trúc Của Một Máy X-ray

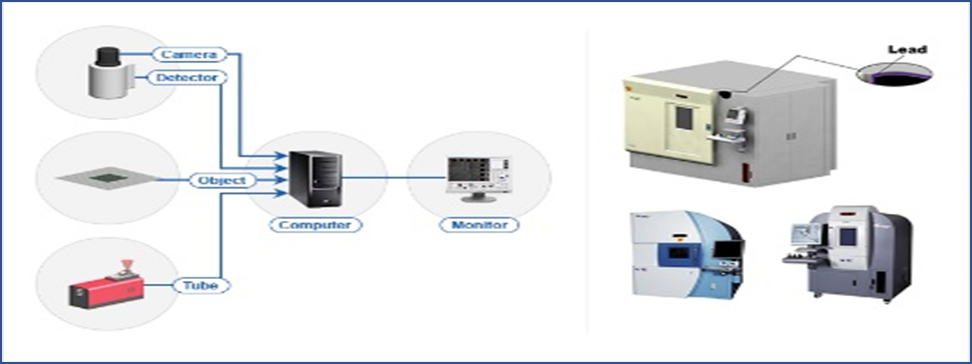

4.1 Thành phần chính của Máy X-ray

Ống X-ray	Phát ra tia X
Bàn	Di chuyển mẫu vật trong thiết bị

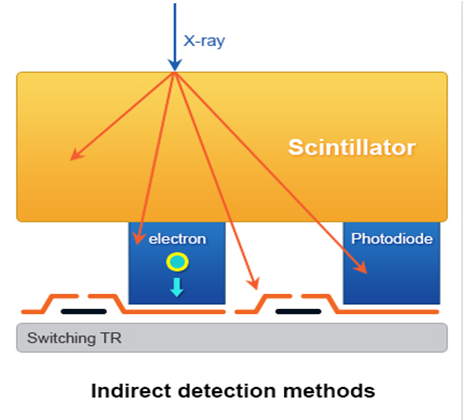

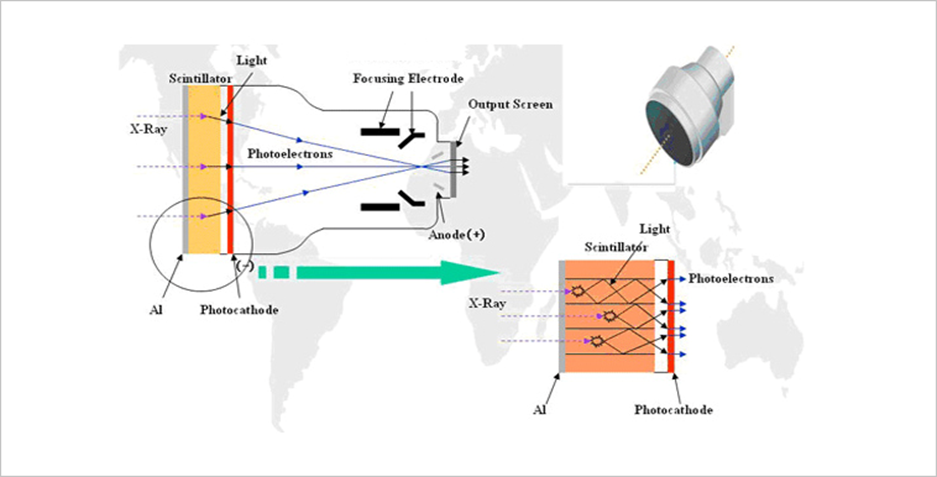

Detector	Chuyển tia X thành ánh sáng khả kiến
CCD Camera	Chuyển ánh sáng khả kiến thành tín hiệu Số
Máy tính	Điều khiển toàn bộ hệ thống và xuất ra hình ảnh
Vỏ bảo vệ	Bảo vệ người dùng khỏi tia X

4.2 Ưu điểm của X-ray

- Kiểm tra được số lượng lớn sản phẩm và an toàn

- Máy kiểm tra X-ray dễ dàng vận hành và có giao diện thân thiện với người dùng.

- Dễ dàng kiểm tra khuyết tật trong các sản phẩm đã được đóng gói hoàn chỉnh.

- Tiết kiệm chi phí nhân công, giảm giá thành sản phẩm.

- Loại bỏ sản phẩm lỗi và giảm tỉ lệ thu hồi sản phẩm.

- Đảo bảo tiêu chuẩn vệ sinh cao nhất. Không bụi bẩn.

5. Các Loại Ống Phóng X-ray

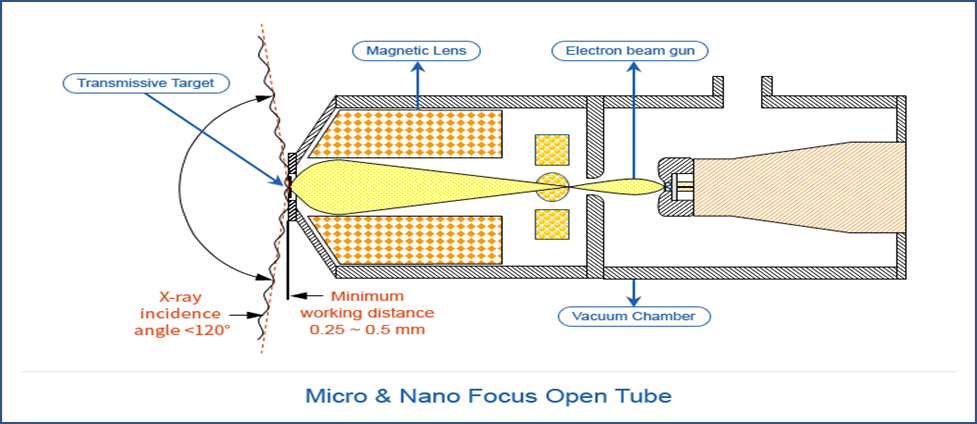

5.1 Loại ống hở

- Sử dụng bơm áp lực cao để tạo ra môi trường chân không

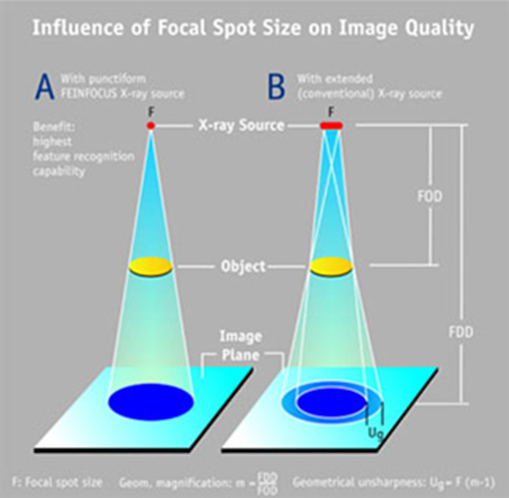

- Có độ phóng đại và độ phân giải cao hơn loại ống kín
- Target và filament có thể thay thế định kỳ. Chi phí đầu tư ban đầu cao.

5.2 Loại ống kín

- Môi trường chân không được đóng kín trong quá trình sản xuất. Không cần bơm.
- Không thể thay thế các vật tư tiêu hao như Target, Filament. Thay cả set khi ống bị hỏng.

- Chi phí đầu tư ban đầu rẻ hơn. Dễ dàng sử dụng, không cần bảo trì.
