Thiết bị kiểm tra pin Hioki BT3563A

Danh mục:

Hioki

Từ khóa:

xray 3d sửa máy x ray công nghiệp , sửa máy x ray công nghiệp , máy kiểm tra x ray , kiểm đị , nh an toàn phóng xạ , máy x ray công nghiệp , cho thuê máy x ray , mua bán máy x ray cũ mới , máy x ray cũ mới , xray 3d , x ray 3d , xrf , xrf cũ mới , sửa máy đo xrf

Vận chuyển giao hàng toàn quốc

Phương thức thanh toán linh hoạt

Gọi ngay 0974692294 để mua và đặt hàng nhanh chóng

Mô tả sản phẩm

Model: BT3536A

Hãng sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Hioki BT3563A là thiết bị kiểm tra Pin do hãng Hioki-Nhật Bản sản xuất. Chuyên dùng để Kiểm tra dây chuyền sản xuất hoàn toàn tự động đối với các Cell pin lớn dùng cho xe điện hoặc Pack pin cỡ trung lên đến 300 V.

Tính năng nổi bật của thiết bị kiểm tra pin Hioki BT3563A

Đo đồng thời nội trở và điện áp mạch mở
Kiểm tra dây chuyền sản xuất hoàn toàn tự động đối với các Cell pin lớn dùng cho xe điện hoặc Pack pin cỡ trung lên đến 300 V
Dải đo điện trở: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
Dải đo điện áp: 6 V/60 V/100 V
Trang bị cổng LAN

Đo hiệu suất và độ an toàn của pin bằng cách sử dụng điện trở bên trong (AC-IR) và điện áp mạch hở (OCV)

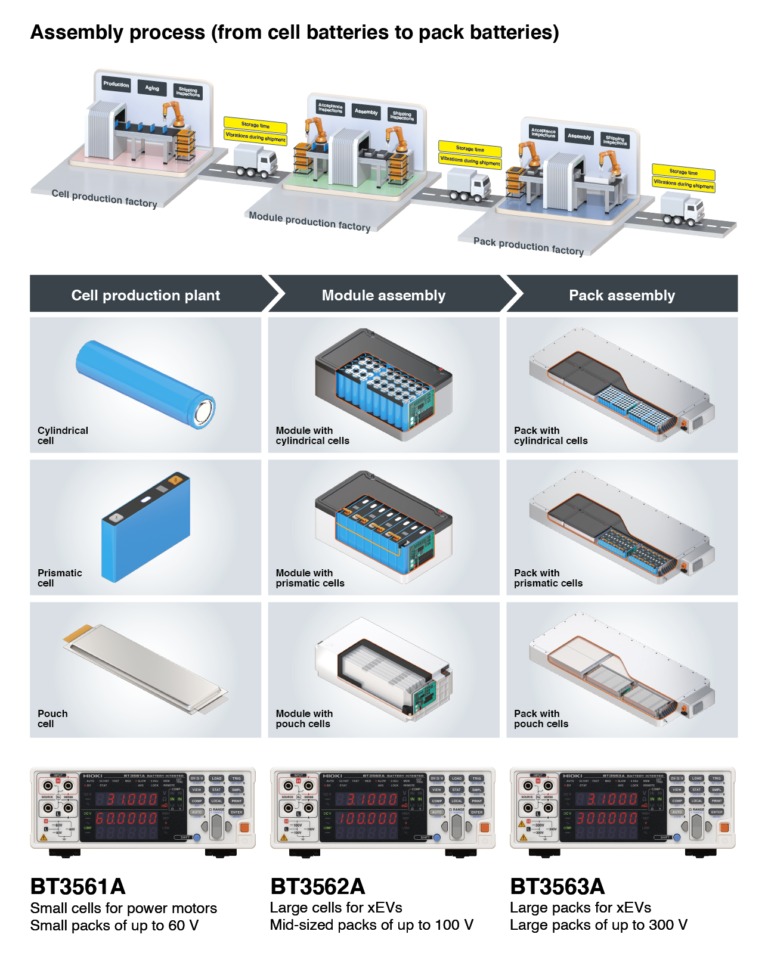

Đo điện trở bên trong (AC-IR) và điện áp hở mạch (OCV) để kiểm tra chất lượng pin. Tế bào được sản xuất tại nhà máy sản xuất tế bào được chuyển đến nhà máy sản xuất mô-đun sau khi trải qua quá trình kiểm tra vận chuyển. Vì các yếu tố như rung động trong quá trình vận chuyển và thậm chí thời gian trôi qua có thể gây ra lỗi, pin phải trải qua quá trình kiểm tra chấp nhận trước khi được lắp ráp thành các mô-đun và gói.

Giảm chi phí phát triển hệ thống thử nghiệm và giờ công quản lý

Hioki BT3563A mới đã cải thiện đáng kể dung sai cho điện trở đường dây so với các mẫu trước đó. Cải tiến này giúp dễ dàng xây dựng các hệ thống thử nghiệm với số lượng lớn các kênh sử dụng rơ le. Ngoài ra, chu kỳ bảo trì dài hơn cho các hệ thống đang sử dụng có nghĩa là ít giờ bảo trì hơn. Cuối cùng, khả năng xử lý cáp mỏng hơn so với các mẫu trước đó * giúp việc định tuyến cáp dễ dàng hơn.
* Có thể sử dụng dây AWG 29 (0,064 mm2) tương đương 2,2 Ω trong
một chuyến đi vòng 8 m với dải tần 3 mΩ hoặc 30 mΩ.

Cải thiện năng suất bằng cách tăng số lượng kênh kiểm tra

Bạn có thể sử dụng Switch Mainframe SW1001 / SW1002 để tăng số lượng kênh đo. Ngoài ra, bạn có thể thực hiện phép đo quét bằng cách điều khiển hai thiết bị cùng một lúc, ví dụ: thiết bị dòng BT356xA và DM7276 hoặc BT4560 và DM7276.

Hioki BT3563A giúp ngăn ngừa sự cố thiết bị do tĩnh điện gây ra

Ví dụ, pin có thể được sạc trên dây chuyền sản xuất khi được vận chuyển trên băng chuyền. Khi đặt các đầu dò tiếp xúc với các loại pin như vậy, dẫn đến hiện tượng tĩnh điện sau đó có thể làm hỏng thiết bị. Hioki BT3563A được thiết kế để chịu được tiếp xúc với ± 30 kV tĩnh điện *, ngăn ngừa sự cố do tĩnh gây ra và giảm thời gian ngừng hoạt động của đường dây thử nghiệm.
* ± 30 kV IEC 61000-4-2 phóng điện tiếp xúc

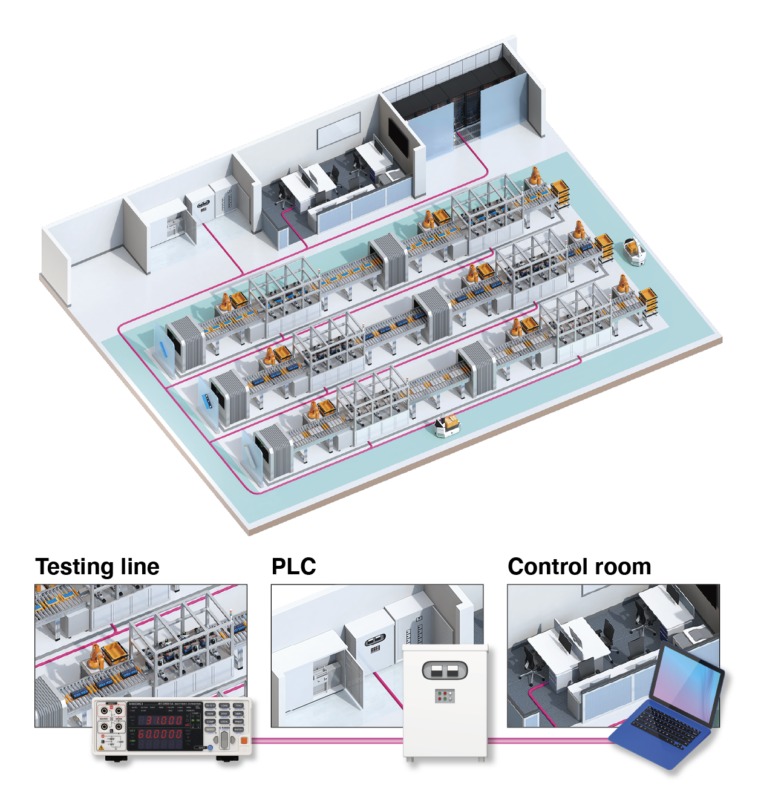

Giao diện LAN theo tiêu chuẩn

Dòng BT356xA được trang bị giao diện LAN như thiết bị tiêu chuẩn, giúp thiết bị dễ dàng tương tác với hệ thống điều khiển dựa trên PLC *. Khả năng sử dụng cáp LAN dễ tiếp cận giúp giảm chi phí trong quá trình phát triển và bảo trì hệ thống. Hơn nữa, một thiết kế với khả năng chống ồn và tĩnh điện mạnh giúp tránh các sự cố hệ thống.
* Bộ điều khiển logic có thể lập trình, một thiết bị tự động điều khiển một hoặc nhiều máy

Đặc tính kỹ thuật cơ bản của Hioki BT3563A

Dải đo điện trở	3 mΩ (Hiển thị tối đa: 3.1000 mΩ, độ phân giải: 0.1 μΩ, dòng điện đo: 100 mA） 30 mΩ (Hiển thị tối đa: 31.000 mΩ, độ phân giải: 1 μΩ, dòng điện đo: 100 mA） 300 mΩ (Hiển thị tối đa: 310.00 mΩ, độ phân giải: 10 μΩ, dòng điện đo: 10 mA） 3 Ω (Hiển thị tối đa: 3.1000 Ω, độ phân giải: 100 μΩ, dòng điện đo: 1 mA） 30 Ω (Hiển thị tối đa: 31.000 Ω, độ phân giải: 1 mΩ, dòng điện đo: 100 μA） 300 Ω (Hiển thị tối đa: 310.00 Ω, độ phân giải: 10 mΩ, dòng điện đo: 10 μA） 3 kΩ (Hiển thị tối đa: 3.1000 kΩ, độ phân giải: 100 mΩ, dòng điện đo: 10 μA）Độ chính xác cơ bản: ±0.5% rdg ±10 dgt (3 mΩ range, ±0.5% rdg ±5 dgt (dải 30 mΩ trở lên） Tần số đo: 1 kHz ±0.2 Hz Phương pháp đo: Phương pháp 4 cổng AC
Dải đo điện áp	6 V (Hiển thị tối đa: 6.00000 V, độ phân giải: 10 μV） 60 V (Hiển thị tối đa: 60.0000 V, độ phân giải: 100 μV） 100 V (Hiển thị tối đa: 100.000 V, độ phân giải: 1 mV）Độ chính xác cơ bản: ±0.01% rdg. ±3 dgt.
Thời gian phản hổi	10 ms
Chu kỳ lấy mẫu	Ω hoặc V: 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV: 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)
Chức năng	Kiểm tra tiếp xúc, Hiệu chỉnh Zero (±1000 số đếm), Đo lường xung, Bộ so sánh (Hi/ IN/ Lo), Tính toán thống kê (Tối đa 30,000), Độ trễ, Trung bình, Lưu/ Tải phần cài đặt, Bộ nhớ lưu trữ, LabVIEW® driver
Giao diện	LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (Tối đa 38.4 kbps, khả dụng như máy in I/F) EXT I/O (37-pin Handler interface) Đầu ra Analog (DC 0 V đến 3.1 V)
Nguồn điện	100 đến 240 V AC, 50 Hz/60 Hz, 35 VA max.
Kích thước và khối lượng	215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
