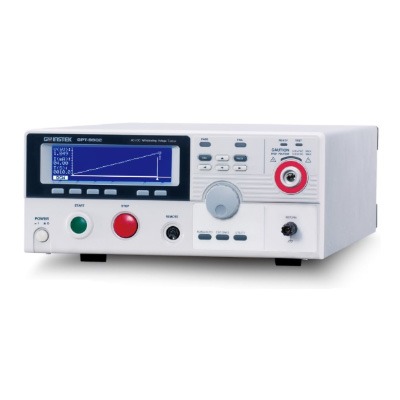

Máy kiểm tra an toàn điện GW Instek GPT-9902A

Giới thiệu sản phẩm máy kiểm tra an toàn điện GW Instek GPT-9902A

Máy kiểm tra an toàn điện GW Instek GPT-9902A là một thiết bị dùng để thực hiện các kiểm tra an toàn điện một cách đáng tin cậy, an toàn và thiết thực. GW-Instek cho ra đời dòng thiết bị kiểm tra an toàn điện GPT-9902A với công suất kiểm tra tối đa là 500VA, đáp ứng cho nhu cầu linh hoạt về thiết bị đo kiểm trong thị trường hiện nay.

Máy kiểm tra an toàn điện GPT-9902A hỗ trợ các tính năng kiểm tra cần thiết theo các tiêu chuẩn an toàn như IEC, EN, UL, CSA, GB, JIS và các quy định an toàn khác.

Máy có khả năng kiểm tra sức chịu đựng AC. Các khuếch đại PWM hiệu suất cao là cốt lõi của nền tảng thiết kế máy kiểm tra an toàn điện GPT-9902A để giảm thiểu sự ảnh hưởng từ những biến động điện áp đầu vào của nguồn AC.

Điện áp đầu ra được tự động cắt (trong 150μs) khi phát hiện có một điện áp đầu ra không bình thường hoặc một sự vượt mức những giới hạn dòng điện trong thời gian thử nghiệm để bảo vệ các thiết bị khỏi hư hỏng nguy hiểm. Máy có khả năng tự động xả điện khỏi DUT sau mỗi lần kiểm tra để loại bỏ điện áp quá mức vẫn còn lưu trên DUT.

Máy kiểm tra an toàn điện GPT-9902A được trang bị bảng điều khiển đơn giản và rõ ràng, màn hình hiển thị LCD ma trận điểm có độ phân giải cao, và các chỉ thị LED có màu, cho phép người dùng giải thích kết quả đo lường một cách dễ dàng và nhanh chóng.

Các chức năng "Sweep" của dòng máy phát hàm GPT-9902A có khả năng hiển thị các kết quả kiểm tra theo từng điểm thông qua các giai đoạn thử nghiệm để tạo thành một đồ thị vết.

Màn hình hiển thị này thực hiện việc xác minh đặc tính của một DUT thông qua quan sát phản hồi của tham số đối với các thay đổi của điện áp áp dụng hoặc dòng điện hoặc thời gian thử nghiệm. Trên đồ thị một con trỏ di động được hỗ trợ để đọc thông số trên các điểm cụ thể mà người dùng quan tâm.

Máy kiểm tra an toàn điện GW Instek GPT-9902A đáp ứng đầy đủ nhu cầu về thiết bị đo kiểm

Các chức năng quan trọng khác của máy kiểm tra an toàn điện GW-Instek GPT-9902A bao gồm

• Đầu ra phía sau bảng điều khiển cho các ứng dụng hệ thống, phát hiện hở mạch để đảm bảo kết nối thích hợp của thiết bị dùng để kiểm tra ground bone.
• 100 bộ nhớ để lưu và gọi lại các thiết lập để kiểm tra riêng hoặc tuần tự.
• Một đầu ra từ xa bật tắt thiết bị đầu cuối trong bảng điều khiển phía trước và một tín hiệu cổng I/O trong bảng điều khiển phía sau cung cấp như các phương tiện để kiểm soát khởi động/dừng từ xa của các thử nghiệm an toàn.
• Giao tiếp RS-232C, USB và GPIB (tùy chọn) có sẵn cho máy tính điều khiển từ xa và lưu trữ kết quả kiểm tra.

Thông số kỹ thuật

• Điện áp AC
• Đầu ra: 0.1Kv ~ 5Kv AC, 50/60Hz
• Bước nhảy: 2V/bước
• Độ chính xác: ±1%
• Công suất: 500VA (5kV/100mA)
• Dạng sóng: Since
• Dòng ra max: 100mA (0.5kV – 5kV), 10mA (0.1kV – 0.5kV)
• Đo dòng: 0.001mA ~ 100mA/±1.5%, True RMS
• RAMP: 0.1s ~ 999.9s
• Thời gian kiểm tra: Off, 0.5 – 999.9s
• Điện áp DC
• Đầu ra: 0.1 – 6 kV DC
• Bước nhảy: 2V/step
• Độ chính xác: ±1%
• Công suất: 100W (5kV/20mA)
• Giải dòng: 20mA (0.5 – 6kV), 2mA (0.1 – 0.5kV)
• Điều chỉnh điện áp: ±1%
• Đo dòng: 0.001mA ~ 20mA / ±1.5%
• RAMP: 0.1-999.9s
• Thời gian test: OFF, 0.5 ~ 999.9s
• Chức năng quét
• Bộ nhớ: 100 block (Manu)
• Chức năng khóa an toàn
• Giao tiếp: RS232, USB, Remote, IO và GPIB (Option)
• Hiển thị: LED, 240 x 64 dot
