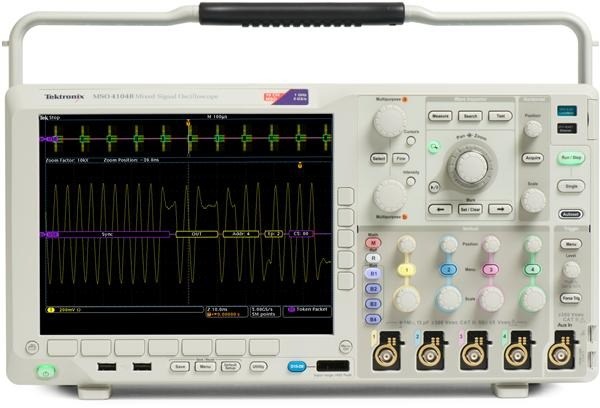

Máy hiện sóng cũ MSO4034 chất lượng như mới

Máy hiện sóng MSO4034 cung cấp tất cả các tính năng và lợi ích của DPO4034, nhưng bổ sung thêm 16 kênh kỹ thuật số tích hợp, cho phép bạn hình dung và tương quan các tín hiệu tương tự và kỹ thuật số trên một thiết bị duy nhất. Sự tích hợp này mở rộng chức năng kích hoạt trên tất cả 20 kênh cung cấp kích hoạt mẫu và trạng thái lý tưởng để gỡ lỗi các thiết kế kỹ thuật số và tương tự hỗn hợp.

Kích hoạt và phân tích nối tiếp :

• Các tùy chọn kích hoạt nối tiếp, giải mã và phân tích cho I2C, SPI, RS-232 / 422/485 / UART, I2S / LJ / RJ / TDM, CAN, LIN và FlexRay

Thiết kế và phân tích tín hiệu hỗn hợp

• Kích hoạt thiết lập và giữ đa kênh
• Công nghệ MagniVu ™ 60.6 ps cung cấp độ phân giải thời gian tốt hơn
• Phân tích và kích hoạt song song
• Cài đặt ngưỡng cho mỗi kênh
• Màn hình dạng sóng kỹ thuật số thế hệ tiếp theo

Ứng dụng

• Thiết kế nhúng và gỡ lỗi
• Thiết kế và gỡ lỗi tín hiệu hỗn hợp
• Điều tra các hiện tượng sảy ra nhanh chóng
• Đo công suất
• Thiết kế và gỡ lỗi

Được thiết kế để làm cho công việc của bạn trở nên dễ dàng hơn :

Khi độ phức tạp của thiết kế tăng lên, bạn cần các công cụ giúp tìm ra vấn đề một cách nhanh chóng.

Dễ dàng cài đặt và sử dụng

Dòng MSO / DPO4000 có màn hình XGA 10,4 inch lớn, mặt trước với các nút bấm quen thuộc – tất cả đều nằm trong một gói chỉ có 5,4 inch và nặng chỉ 11 lb. Với thao tác cắm và chạy USB và kết nối PC, lấy dữ liệu và phép đo từ thiết bị đơn giản như kết nối cáp USB từ máy hiện sóng với PC.

Điều hướng Wave Inspector

Độ dài bản ghi, một trong những thông số kỹ thuật chính của máy hiện sóng, là số lượng mẫu mà nó có thể số hóa và lưu trữ trong một lần thu thập. Độ dài bản ghi càng dài, bạn có thể chụp được khoảng thời gian dài hơn với độ phân giải thời gian cao (tốc độ lấy mẫu cao).

Thông số chính :

• Băng thông: 350 MHz
• Kênh: 4 Analog + 16 Digital
• Tốc độ lấy mẫu: 2,5 GS / s
• Độ dài bản ghi: 10 MPts
• Tốc độ bắt dạng sóng tối đa 50.000 wfm / s
• Màn hình màu XGA 10,4 inch (264 mm)
