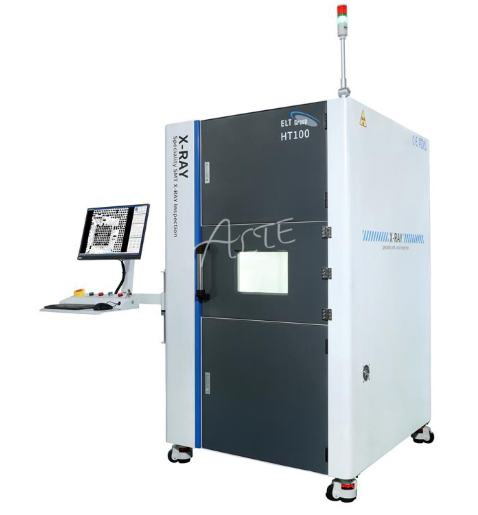

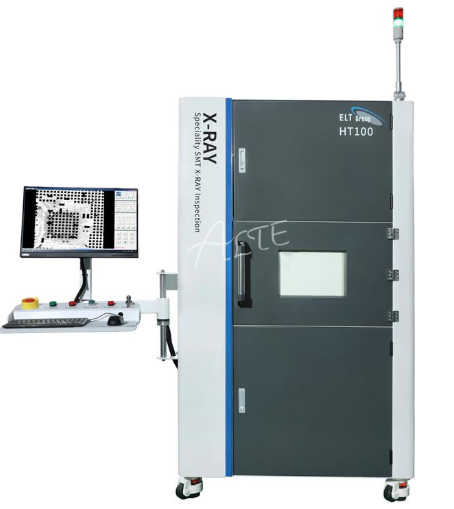

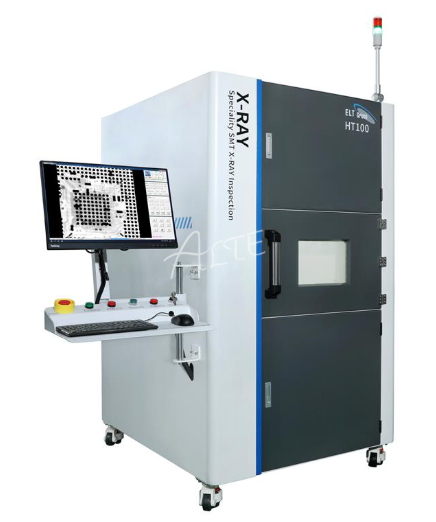

SMT XRAY Inspection Equiment HT100

▼ Phạm vi ứng dụng:

• Phát hiện BGA, CSP, Flip Chip, mối hàn trên bo mạch PCB

• Phát hiện đoản mạch, hở mạch, lỗ hàn

• Kiểm tra LED, IC

• Phát hiện linh kiện như tụ điện, điện trở

• Kiểm tra bên trong một số bộ phận kim loại

• Kiểm tra cấu trúc linh kiện chính xác như pin lithium, ống sưởi điện, v.v.

▼ Đặc điểm sản phẩm:

• Cấu hình ống tia X loại kín, tiêu điểm nhỏ, không cần bảo trì. Ống tia X 100kV, tiêu cự 5 micron có thể đạt độ phóng đại hình học gấp 125 lần. Hệ thống có thể đạt độ phóng đại tổng lên tới 1000 lần.

• Phạm vi quan sát từ 1.5 mm đến 50 mm.

• Sử dụng con trỏ laser để hỗ trợ định vị mẫu.

• Điều khiển trục X của ống tia X (kiểm soát trường nhìn và độ phóng đại).

• Điều khiển trục X của đầu dò tia X (kiểm soát trường nhìn và độ phóng đại).

• Bàn mẫu có thể xoay ±60°.

• Thống kê thời gian sử dụng ống tia X có thể hiển thị trên menu.

• Màn hình hình ảnh di chuyển theo vị trí chỉ định bằng chuột. Khi nhấp vào một vị trí nhất định trên màn hình, vùng đó sẽ được đưa vào trung tâm của khu vực hình ảnh.

• Bất cứ nơi nào chuột nhấp, bánh xe chuột có thể phóng to/thu nhỏ hình ảnh.
